AUTO
命令
7-1
第 7 章. AUTO 命令
AUTO 菜单由 AUTO 基本画面和 Refill, Comm, Sys.Log, I/O Sig., Plt. Set 等 5 个下属
菜单构成。
7.1. AUTO 菜单基本画面
点击<AUTO> 按钮显示如下画面。

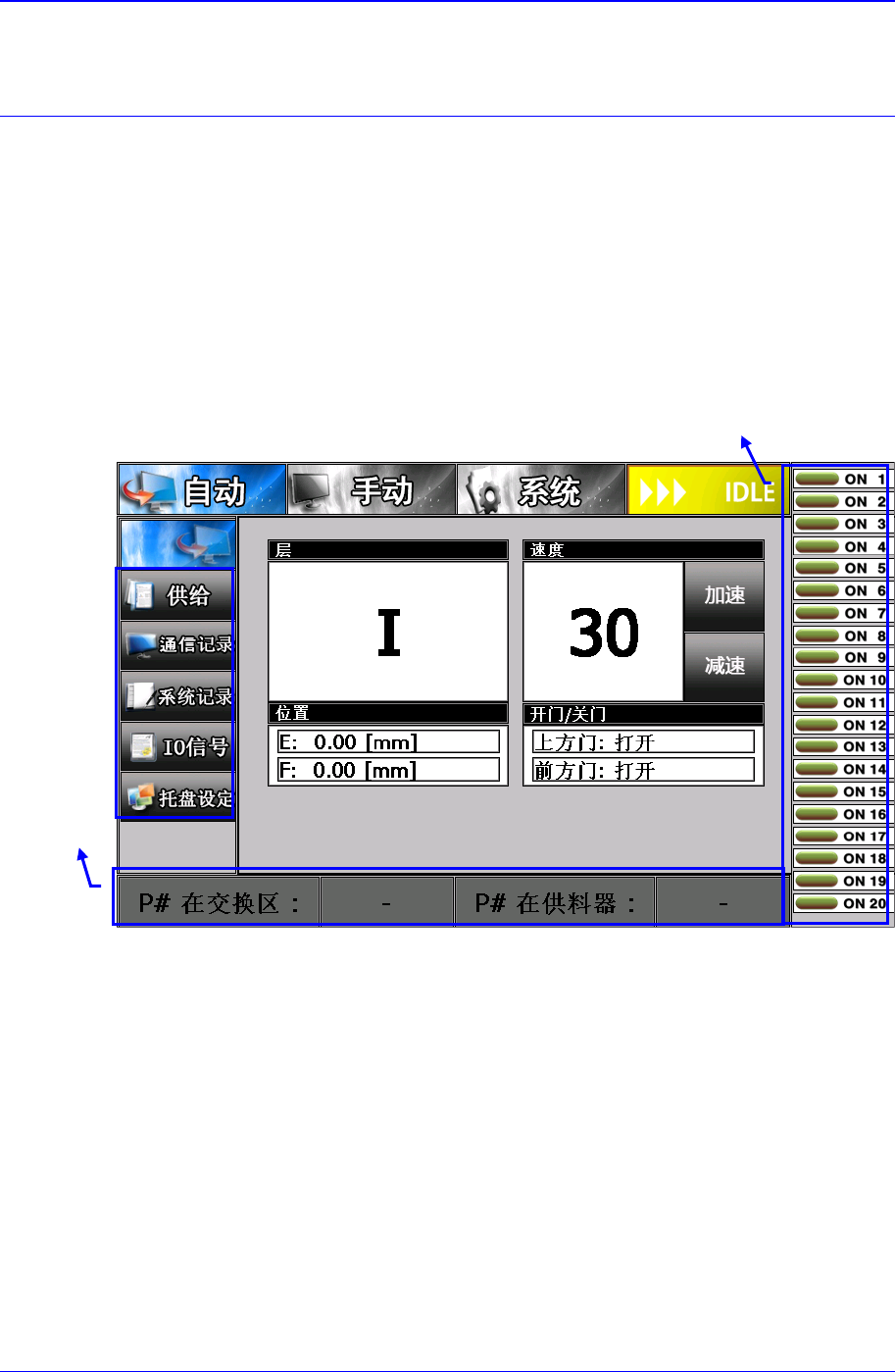

图
7-1. “AUTO”
菜单基本画面
<Data> 领域
显示运行状态。
<STEP> 领域
显示当前 Elevator 的位置。
<SPEED> 领域
以系统设定的 Max Speed 为基础设定全部系统速度。
<UP> 按钮
提高系统速度。
<DOWN> 按钮
降低系统速度。
Pallet Status
辅
助
菜
单
Ch Rack Status
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
7-2
<POSITION> 领域
各轴的位置用数据化方式显示。
<DOOR LOCK> 领域
显示 DOOR 的当前状态。
7.2. REFILL
点击<REFILL> 按钮时显示如下画面。
托盘手动更新， 被选段依次上升到上部 Buffer。

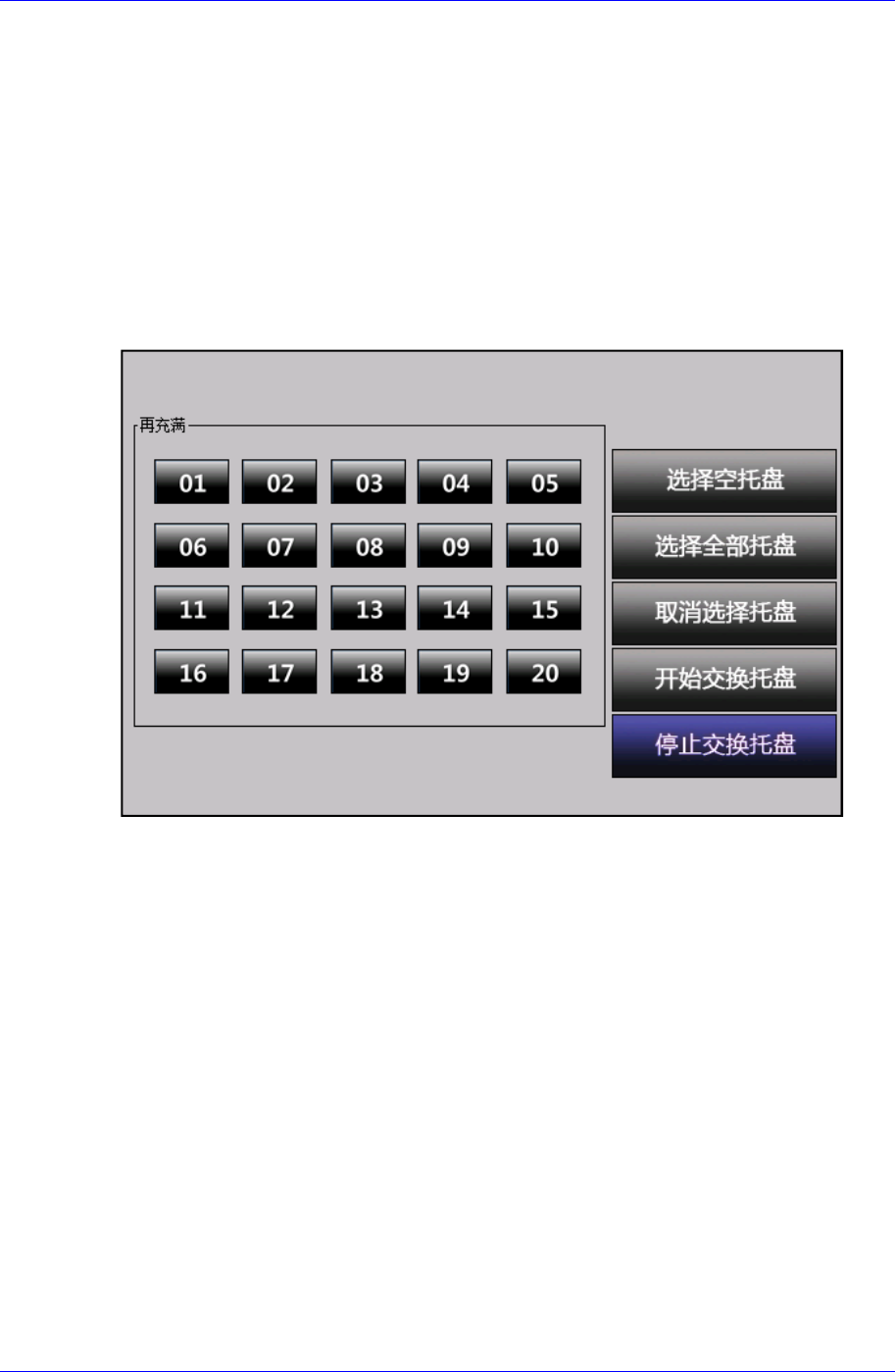

图
7-2. “AUTO: REFILL”
菜单画面
<REFILL> 领域
选择为更新的托盘。
<EMPTY PALLET LOAD> 按钮
设定为自动呼出右侧空段信息，以供选择。
<ALL PALLET SELECT> 按钮
选择全部段。
<ALL PALLET DESELECT> 按钮
解除全部段的选择。
<CHANGE PALLET START> 按钮
点击<START CHANGE> 按钮后点击 <START> 按钮时，空段依次上升到上面，
但点击<CHANGE> 按钮时，仅对软件进行更新。
<CHANGE PALLET STOP> 按钮
实行 Refill 时点击<STOP CHANGE> 按钮时，可中断 pallet change 作业。
SMT顶级人脉圈平台资料下载
AUTO
命令
7-3
7.3. COMM.
可确认通信日志，当前日志内容可复制到 USB 盘等外部硬件装置。
点击<COMM.> 按钮时显示如下画面。

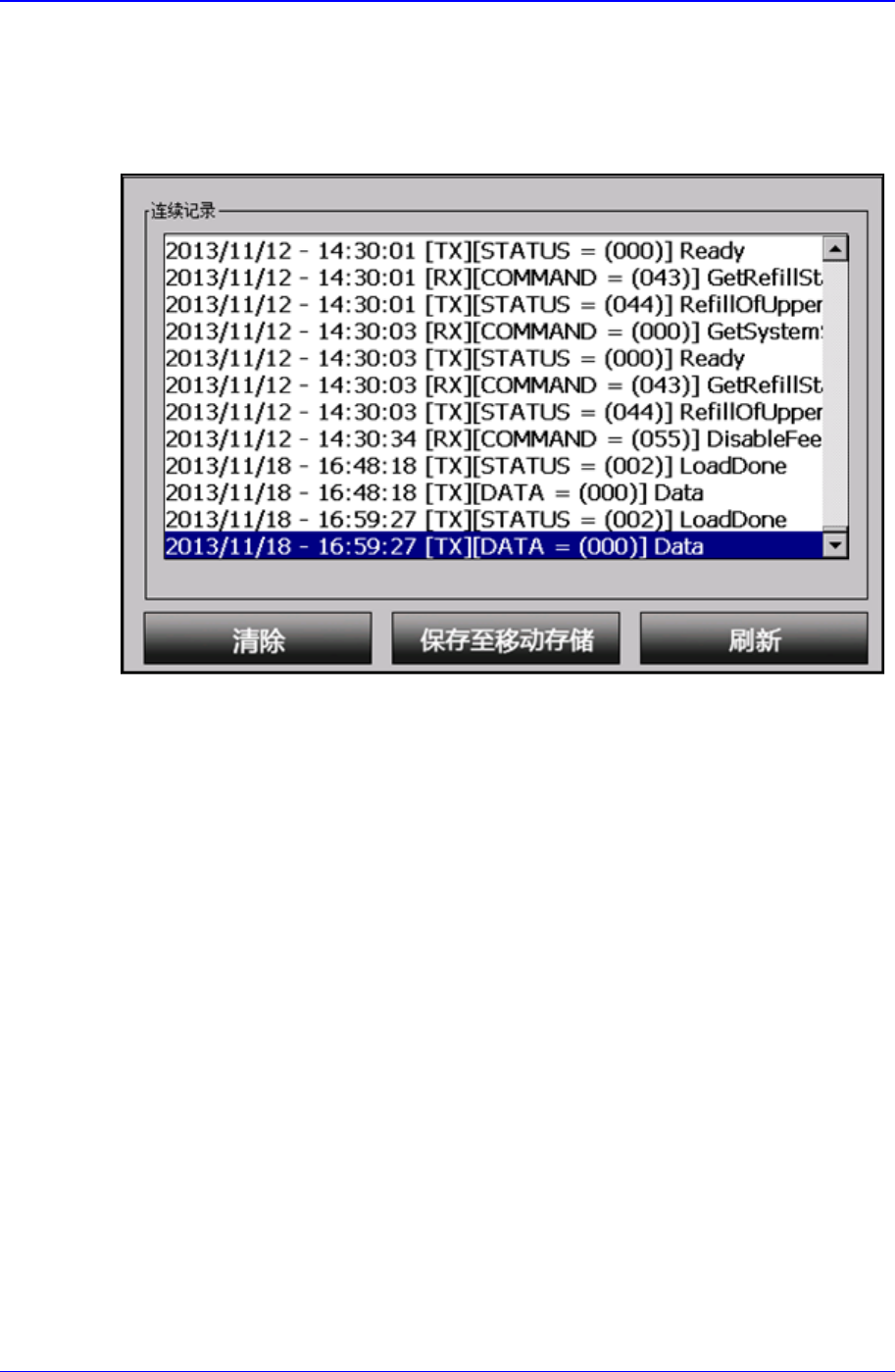

图
7-3. “AUTO: SERIAL COMMUNICATION”
菜单画面
<Serial Log> 领域
显示通信日志内容。
<CLEAR> 按钮
删除当前画面的内容。
<SAVE TO USB> 按钮
日志内容复制到 USB 盘里面。
< Log Reload > 按钮
更新日志内容。
