High Speed Multi Tray Feeder STF-100NA
用户手册
7-6
<PALLET IN BUFFER>
显示 Buffer 是否有托盘。
缩写: Pallet In Buffer
<COMPONENT OVER1>
显示零部件是否准确地安装。
缩写: Component Over Sonsor1
<COMPONENT OVER2>
显示零部件是否在托盘上准确地安装。
缩写:Component Over Sonsor2
<HOOK SEFETY>
显示 HOOK 是否在安全位置。
缩写: Hook Safety Sensor
<MAGAZINE CLAMP>
显示 Magazine 是否准确地安装。
缩写: Magazine Clamp Sensor
<PALLET IN MAGAZINE>
显示 Magazine 内是否有托盘。
缩写: Pallet In Magazine Sensor
<REVERSE PALLET>
显示 Magazine 内托盘是否反方向安装。
缩写: Reverse Pallet Sensor
<MAGAZINE SAFE BAR>
显示 Magazine 安全条是否准确安装。
缩写: Magazine Safe Bar Sensor
<OUTPUT> 领域
显示输出装置的信号状态。输出装置处于 On 状态时灯亮后文字变成红色。只
能确认动作状态。
<START LED>
显示 Start LED 的状态。
<STOP LED>
显示 Stop LED 的状态。
<CHANGE LED>
显示 Change LED 的状态。
<TOP DOOR SOL>
显示上部 Door 的螺线状态。
缩写: TOP Door Solenoid
<FRONT DOOR SOL>
SMT顶级人脉圈平台资料下载
AUTO
命令
7-7
显示上部 Door 的 Solenoid 状态。
缩写: Front Door Solenoid
<BUFFER SOL>
显示上部 Buffer 的 Solenoid 状态。
缩写: Buffer Solenoid
<TOWER RED>
显示 Tower Lamp 的 Red Lamp 状态。
<TOWER GREEN>
显示 Tower Lamp 的 Green Lamp 状态。
<TOWER YELLOW>
显示 Tower Lamp 的 Yellow Lamp 状态。
<TOWER BUZZER>
显示 Buzzer 的状态。
<LIMIT> 领域
显示驱动轴的 Limit Sensor。
Limit Sensor 被感知后灯亮，且文字变成红色。
<ELEVATOR BOTTOM>
显示 Elevator 轴的 Bottom Sensor 状态。
<ELEVATOR TOP>
显示 Elevator 轴的 Top Sensor 状态。
<ELEVATOR HOME>
显示 Elevator 轴的 Home Sensor 状态。
<FEEDER HOME>
显示 Feeder 轴的 Home Sensor 状态。
<FEEDER LIMIT>
显示 Feeder 轴的 Limit Sensor 状态。
<PALLET IN FEEDER>
显示 Feeder 部是否有托盘。
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
7-8
7.6. PLT. SET
设定各段的托盘搬入/搬出速度和是否使用 2 段零部件翘起传感器。
点击<PLT. SET> 按钮时显示如下画面。

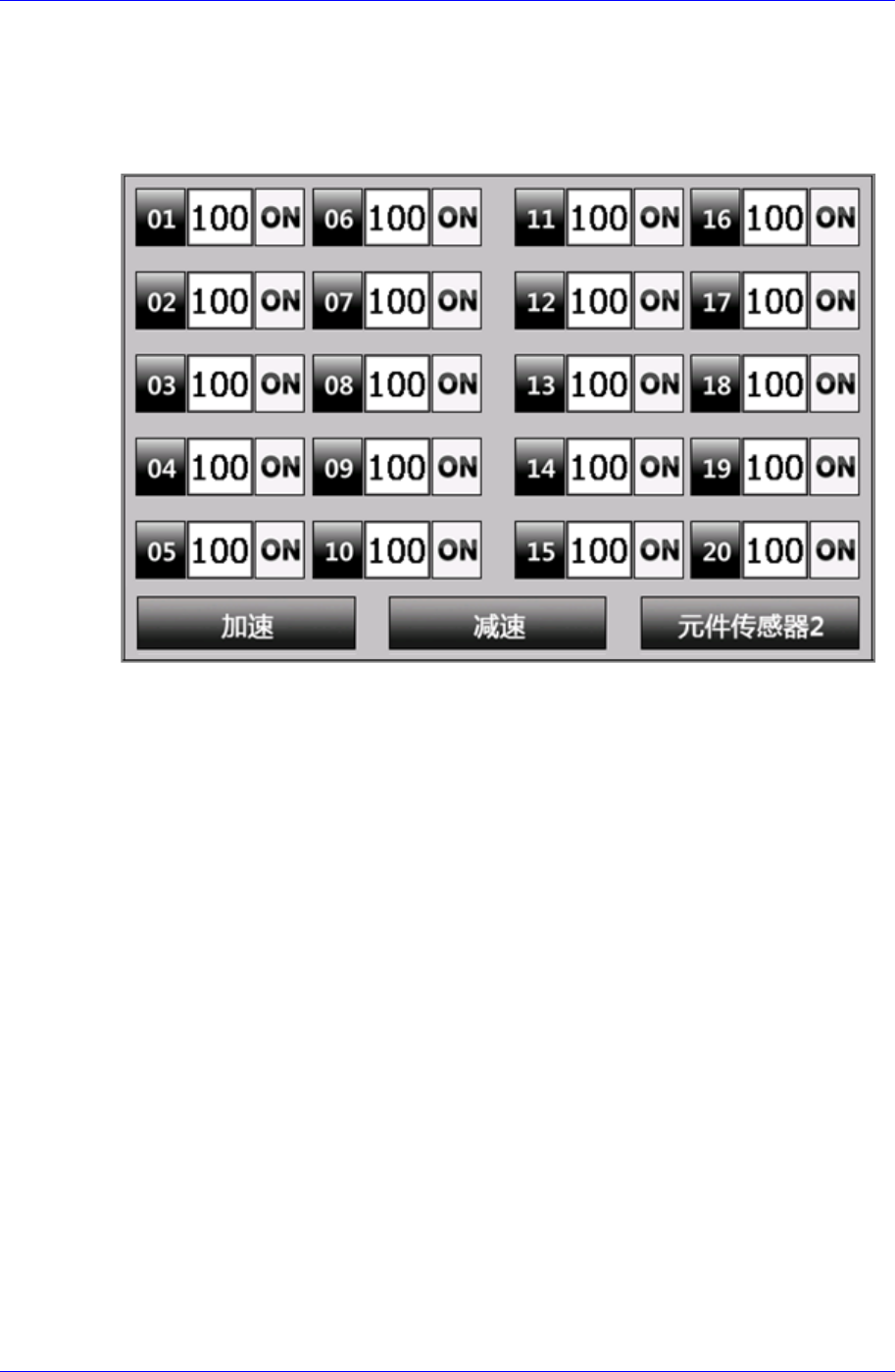

图
7-6. “AUTO: PALLET SET”
菜单画面
<Select> 领域
选择即将设定的段。
<SPEED UP> 按钮
提高被选段的速度。
<SPEED DOWN> 按钮
降低被选段的速度。
<CMP 2’SENSOR> 按钮
设定被选段的 2 段传感器(OVER2)运行。
