第 8 章. MANUAL 命令
可确认托盘相关作业或 Tray Feeder 的动作。
<MANUAL> 菜单由基本画面和 REFILL, SELF TEST, SYS. LOG, I/O SIG.等 4 个下
属菜单构成。
8.1. MANUAL 基本画面
点击<MANUAL>按钮显示如下画面。
图

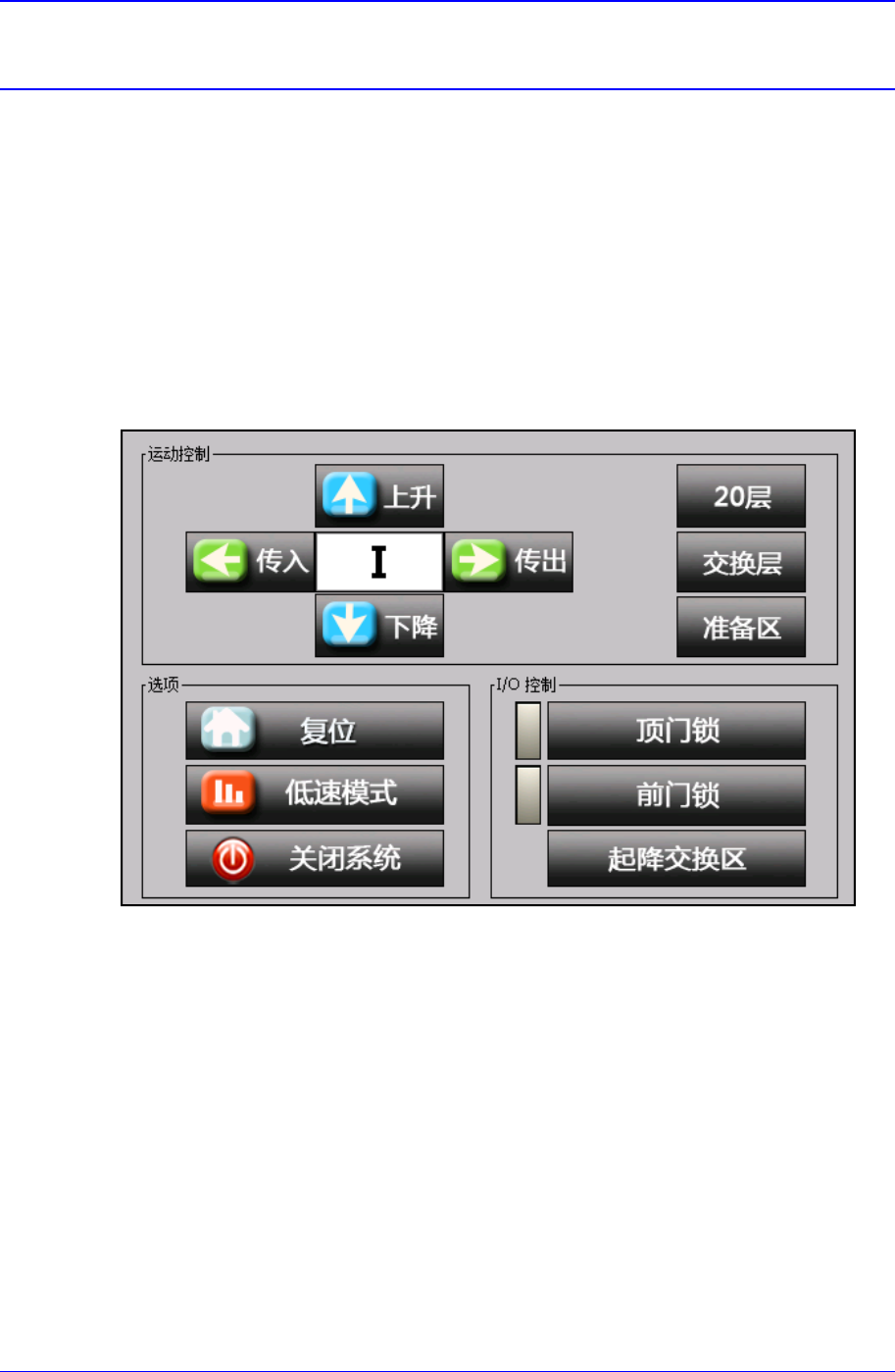

8-1. “MANUAL”
菜单基本画面
可以手动移动 Elevator 轴或 Feeder 轴。
<MOTION CONTROLS> 领域
<UP> 按钮
Elevator 位置上升 1 段。
<DOWN> 领域
Elevator 的位置下降 1 段。
<PALLET IN> 按钮
当前出来的托盘移动到 Magazine。
<PALLET OUT> 按钮
当前 Step 的托盘在 Magazine 移动到 C/M 安装点。
<20 STEP> 按钮
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
8-2
Elevator 移动到 20 Step 位置。
<BUFFER> 按钮
Elevator 移动到 Down Buffer 位置。
<RELEASE> 按钮
Elevator 移动到 Release 位置。
<OPTION> 领域
<HOME> 按钮
对 Elevator 和 Feeder 部的位置进行初始化。
<LOW SPEED>按钮
基于整个系统的 Speed，仅点击 <UP>, <DOWN>, <PALLET IN>, <PALLET
OUT> 按钮时才会低速移动。
此命令仅适用于<UP>, <DOWN>, <PALLET IN>, <PALLET OUT> 命令。
<SYSTEM OFF>
结束驱动程序和系统。
<I/O CONTROLS> 领域
<TOP DOOR CLAMP> 按钮
上部 Door Solenoid 的 ON/OFF。
<FRONT DOOR CLAMP>按钮
前面 Door Solenoid 的 ON/OFF。
<GET BUFFER>按钮
上段交换架 Solenoid 的 ON/OFF 。
SMT顶级人脉圈平台资料下载
MANUAL
命令
8-3
8.2. REFILL
点击<REFILL> 按钮显示如下画面。
托盘手动更新，被选段依次升到上部 Buffer。
图

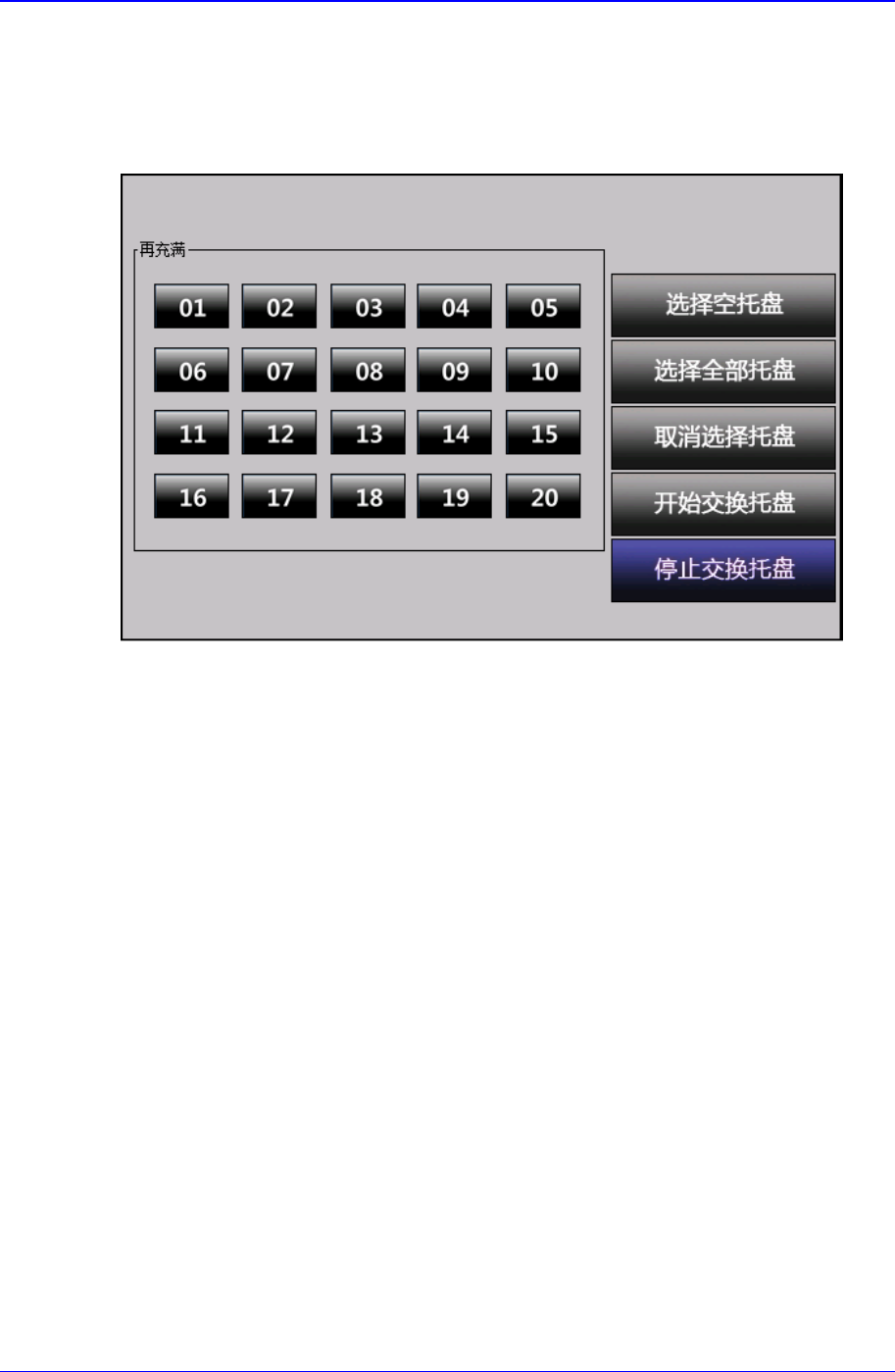

8-2. “MANUAL: REFILL”
菜单画面
<Empty Pallet LOAD> 按钮
自动呼出右侧空段信息，以便选择。
<All Pallet SELECT> 按钮
选择全部段。
<All Pallet DESELECT> 按钮
解除全部段的选择。
<Change Pallet START> 按钮
点击<START CHANGE> 按钮后点击<START> 按钮时， 空段依次向上升起，
但点击 <CHANGE> 按钮时，仅对软件进行更新。
<CHANGE PALLET STOP> 按钮
实行 Refill 中点击<STOP CHANGE> 按钮时，可中断 pallet change 作业。
