High Speed Multi Tray Feeder STF-100NA
用户手册
8-8
显示上部 Door 的 Solenoid 状态。
缩写: Front Door Solenoid
<BUFFER SOL>
显示上部 Buffer 的 Solenoid 状态。
缩写: Buffer Solenoid
<TOWER RED>
显示 Tower Lamp 的 Red Lamp 状态。
<TOWER GREEN>
显示 Tower Lamp 的 Green Lamp 状态。
<TOWER YELLOW>
显示 Tower Lamp 的 Yellow Lamp 状态。
<TOWER BUZZER>
显示 Buzzer 的状态。
<LIMIT> 领域
显示驱动轴的 Limit Sensor。
Limit Sensor 被感知后灯亮，且文字变成红色。
<ELEVATOR BOTTOM>
显示 Elevator 轴的 Bottom Sensor 状态。
<ELEVATOR TOP>
显示 Elevator 轴的 Top Sensor 状态。
<ELEVATOR HOME>
显示 Elevator 轴的 Home Sensor 状态。
<FEEDER HOME>
显示 Feeder 轴的 Home Sensor 状态。
<FEEDER LIMIT>
显示 Feeder 轴的 Limit Sensor 状态。
<PALLET IN FEEDER>
显示 Feeder 部是否有托盘。
SMT顶级人脉圈平台资料下载
第 9 章. SYSTEM 命令
<SYSTEM> 菜单由基本画面和 PWD, SPEED, POSITION, CONSTANT, UPGRADE,
ABOUT 等 6 个下属菜单构成。
9.1. SYSTEM 菜单基本画面
点击<SYSTEM> 按钮显示如下画面。
未接近<SYSTEM> 菜单需输入密码。

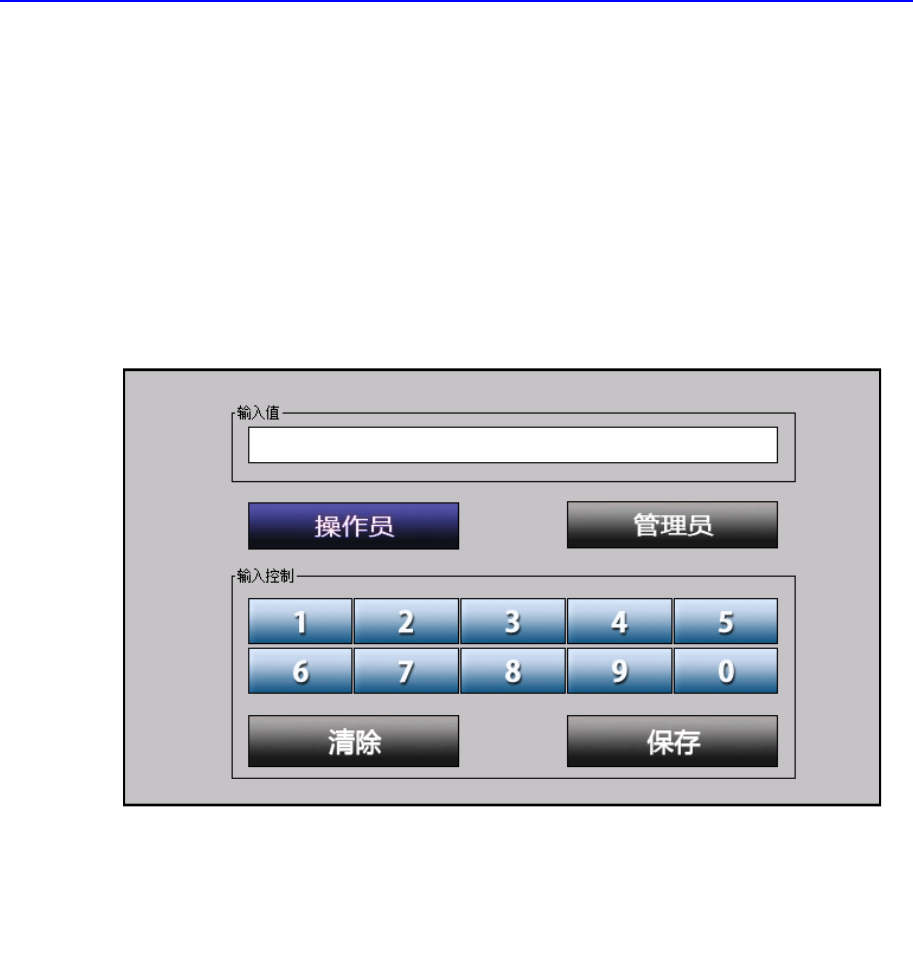

图
9-1. “SYSTEM”
菜单基本画面
<INPUT NUMBER> 领域
点击数据按钮后此处相关内容将被适用， 但为安全起见用（*）显示。
<OPERATOR>, <SUPERVISOR> 按钮
选择运营者的权限。
<N> 按钮(N: 0~9 的数据)
点击按钮后输入密码。
<RESET - CLEAR> 按钮
全部删除输入领域里显示的内容。
<CONFIRM - OK> 按钮
适用输入的密码。若密码与保存的内容不一致时， 显示警告信息画面。
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
9-2
9.2. PWD
变更密码。

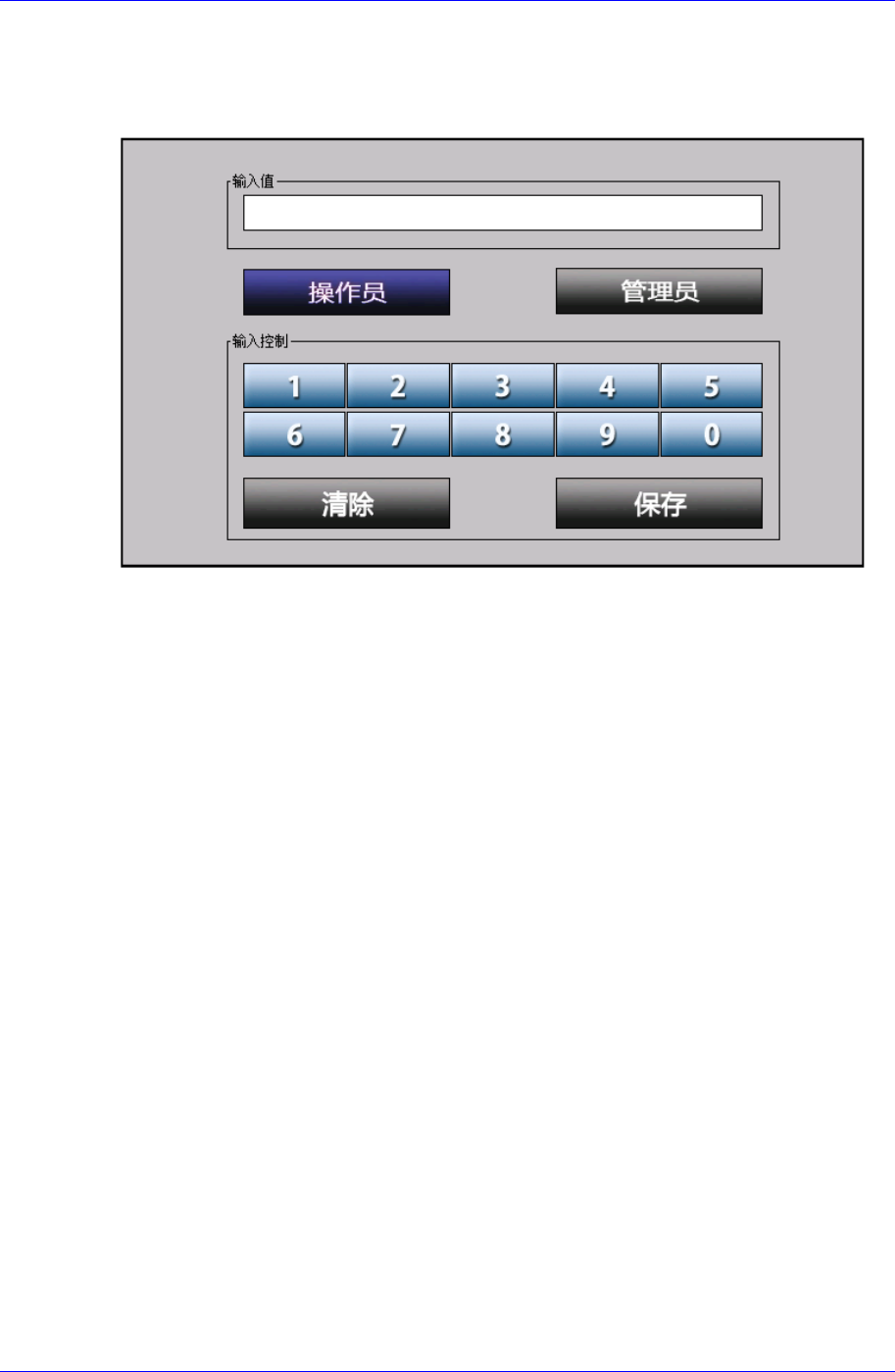

图
9-2. “SYSTEM: CHANGE PASSWORD”
菜单画面
<INPUT NUMBER> 领域
点击数据按钮后此处相关内容将被适用， 但为了安全起见用（*）显示。
<N> 按钮(N: 1~0 的数据)
点击按钮后输入密码。
<RESET - CLEAR> 按钮
全部删除显示于输入领域以的内容。
<CONFIRM - OK> 按钮
适用输入的密码。在<NEW PASSWORD> 领域显示变更的密码。
9.3. SPEED
设定各轴的速度。
SMT顶级人脉圈平台资料下载
