Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung Ausgabe 07/97 ab Softwareversion SR.010.xx 9.5 Revolverkopf mit Segmentve rsion II (neuer Pipettensitz) 9 - 71 Abb. 9.5.16 E xcenterwelle warten ● Bauen S ie den Dic ht…
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.5 Revolverkopf mit Segmentversion II (neuer Pipettensitz) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 70
●
Trocknen Sie die Gleitfläche gemäß der Kurzanleitung Wartung Segmente V II anschließend mit einem
fusselfreien Tuch.
●
Setzen Sie die Wartung mit der nachfolgend beschriebenen Arbeit fort.
9.5.10.8 Exzenterwelle: O-Ring prüfen/ersetzen, Gleitfläche und O-Ring reinigen und
pflegen
HINWEIS
Ist die Exzenterwelle und die Bohrung nicht gereinigt und gepflegt, so kann dies zu Schwergängigkeit bei der
Dichtkolbenbetätigung und in der Folge zur entsprechenden Fatalfehlermeldung führen.
Ersatzteil:
O-Ring für Exzenterwelle, 2x1 NBR55, Artikel-Nr. 00315630-01, 1 Stück
●
Ziehen Sie die Exzenterwelle ganz aus der Bohrung des Segments heraus.
●
Reinigen und pflegen Sie die Exzenterwelle mit dem Segmentpflegetuch
●
Entfernen Sie erkennbare Schmutzpartikel.
●
Kontrollieren Sie den O-Ring auf der Exzenterwelle und setzen Sie gegebenenfalls einen Ersatz-O-Ring in
die Ringnut der Exzenterwelle ein (siehe Abb. 9.5.16).
●
Reinigen Sie die Bohrung und Kugelrastung gemäß der Kurzanleitung Wartung Segmente V II.
●
Entfernen Sie evtl. vorhandene Fusselrückstände gründlich.
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.5 Revolverkopf mit Segmentversion II (neuer Pipettensitz)
9 - 71

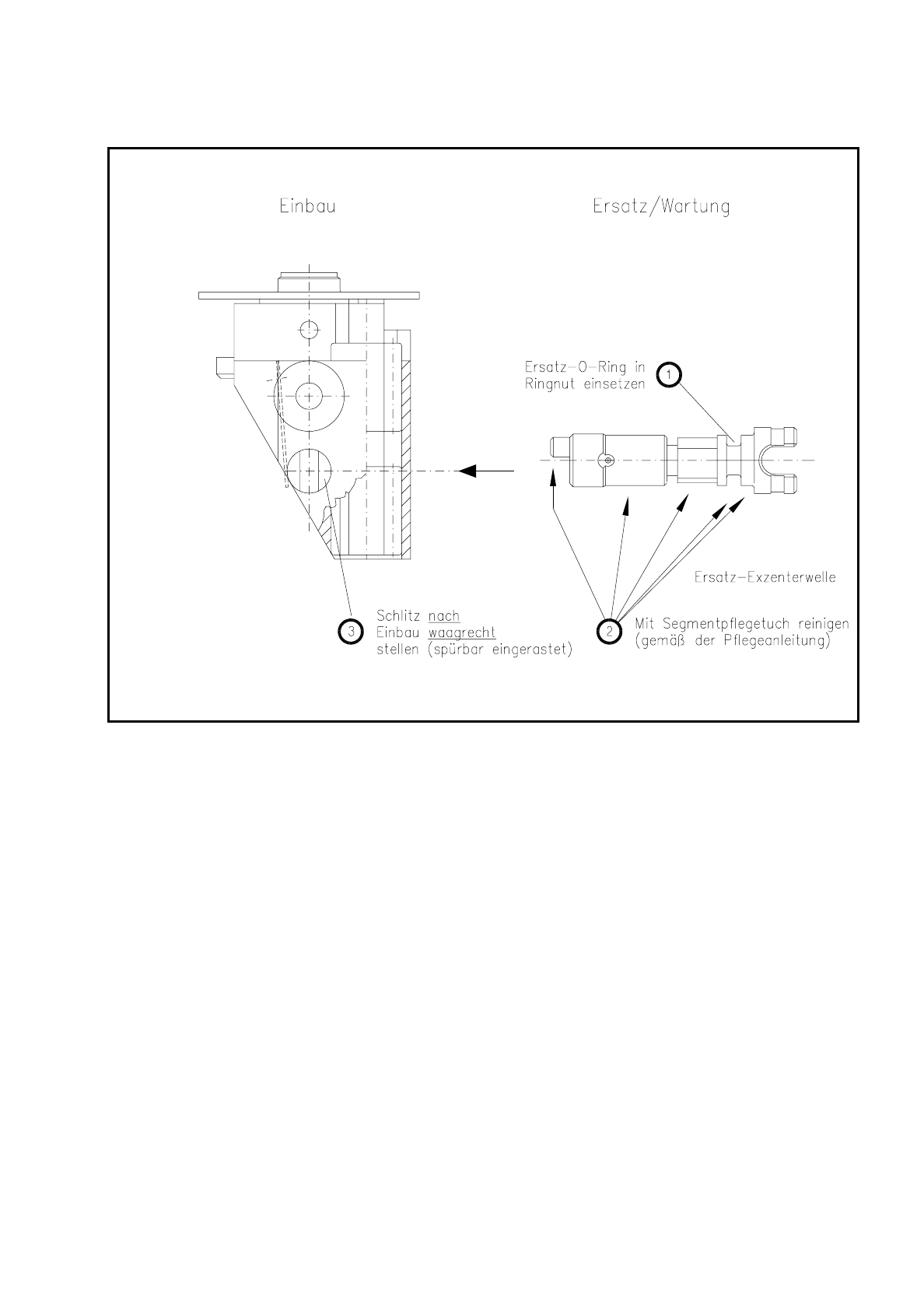

Abb. 9.5.16 Excenterwelle warten
●
Bauen Sie den Dichtkolben ein, wie oben beschrieben.
●
Fügen Sie die Segmente nach Kontrolle wieder in den Stern ein, wie bei „Einbau der Segmente“ beschrie-
ben.
9.5.11 Schalldämpfer
9.5.11.1 Schalldämpfer prüfen, ggf. ersetzen
Ersatzteil:
Durchflußdüsenschalldämpfer, ab Artikel-Nr. 00323534S01
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.5 Revolverkopf mit Segmentversion II (neuer Pipettensitz) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 72
VORSICHT
O
Das Wartungsintervall ist direkt abhängig von der Qualität der verwendeten Druckluft (siehe oben „Druckluft-
wartungseinheit“)!
Bei nicht eingehaltener Druckluftspezifikation sind die Schalldämpfer in entsprechend kürzerem Intervall zu
prüfen.
Achten Sie beim Ausbau der Schalldämpfer auf die Verdrahtung. Biegen Sie diese ggf. vorher vorsichtig zur
Seite.
Der Bestückkopf 1 steht in der Serviceposition.
GEFAHR
OOO
Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
●
Schrauben Sie - von oben beginnend -nacheinander alle 4 Schalldämpfer (siehe Abb. 9.5.17) aus der Trä-
gerplatte heraus:
–
Achten Sie darauf, daß keine Teile in die Maschine fallen!
●
Überprüfen Sie die 4 Schalldämpfer. Sind die Schalldämpfer verschmutzt (sichtbare Verfärbung grau -
schwarz), so setzen Sie neue Schalldämpfer ein.
●
Schrauben Sie die Schalldämpfer in umgekehrter Reihenfolge - von unten beginnend - auf Anschlag in die
Bohrung der Trägerplatte ein. Achtung:
Ziehen Sie die Schalldämpfer nur mit geringem Drehmoment an,
da andernfalls der Schalldämpfer am Gewinde abreißen kann.
●
Bringen Sie nun den Bestückkopf 2 in die Serviceposition: Einzelfunktionen
→
Portal 2
→
Serviceposition
Stern-Kopf
→
Start-Taste.
●
Schalten Sie den Automaten am Hauptschalter aus und tauschen Sie die 4 Schalldämpfer am Bestückkopf
2 (Revolverkopf, SIPLACE 80 S) analog zur Beschreibung für den Bestückkopf 1 aus.

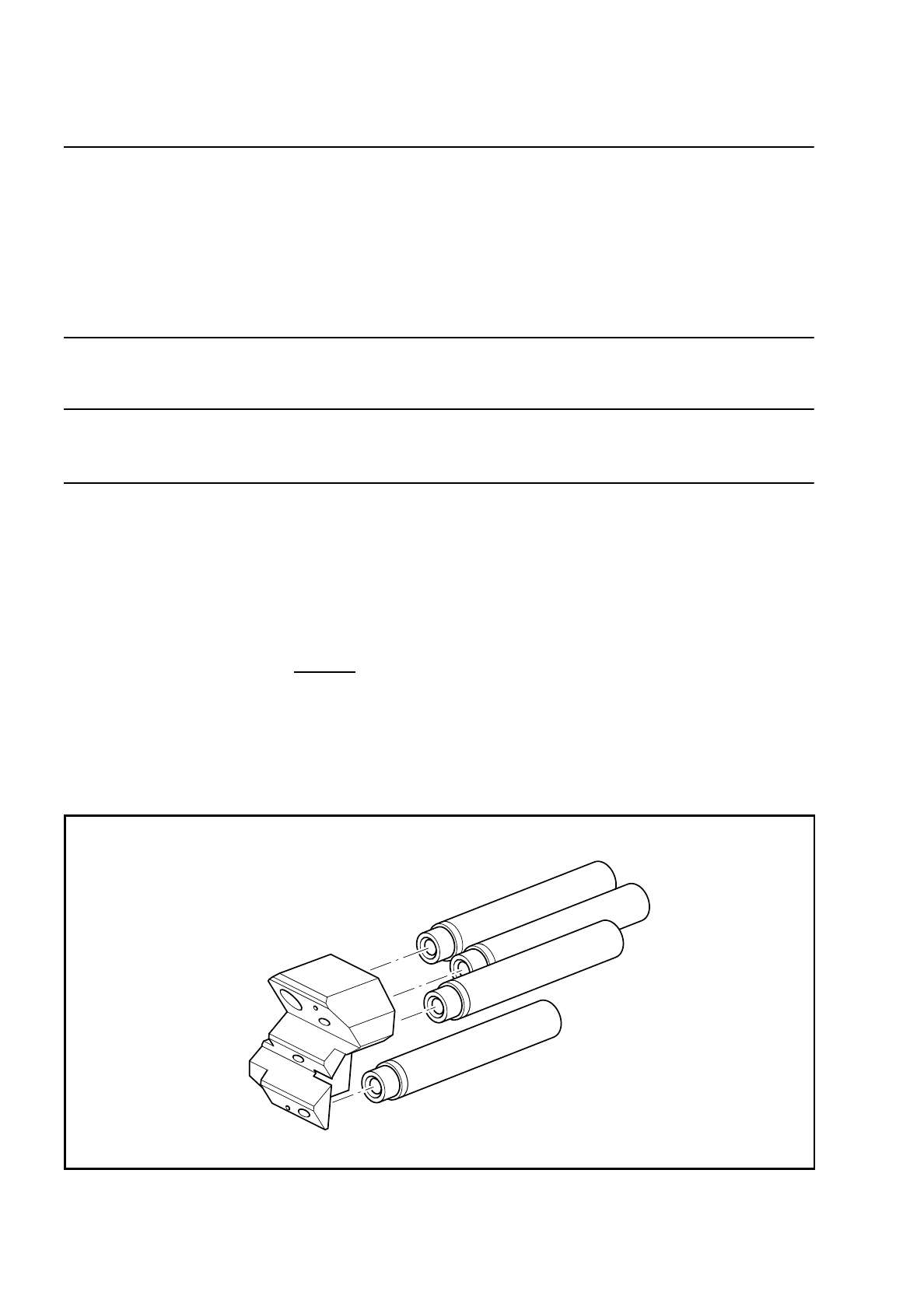

Abb. 9.5.17 Schalldämpfer einbauen
