5.6.2 Transportfehlermenü
Das Transportfehlermenü erscheint am Bildschirm, wenn beim Transport der Leiterplatte Fehler auftreten.
Mögliche Fehler sind z.B.: die Ultraschallsensoren sprechen nicht korrekt an oder die Leiterplatte wird nicht
gestoppt oder geklemmt.
5.6.2.1 Funktionsumfang Bediener

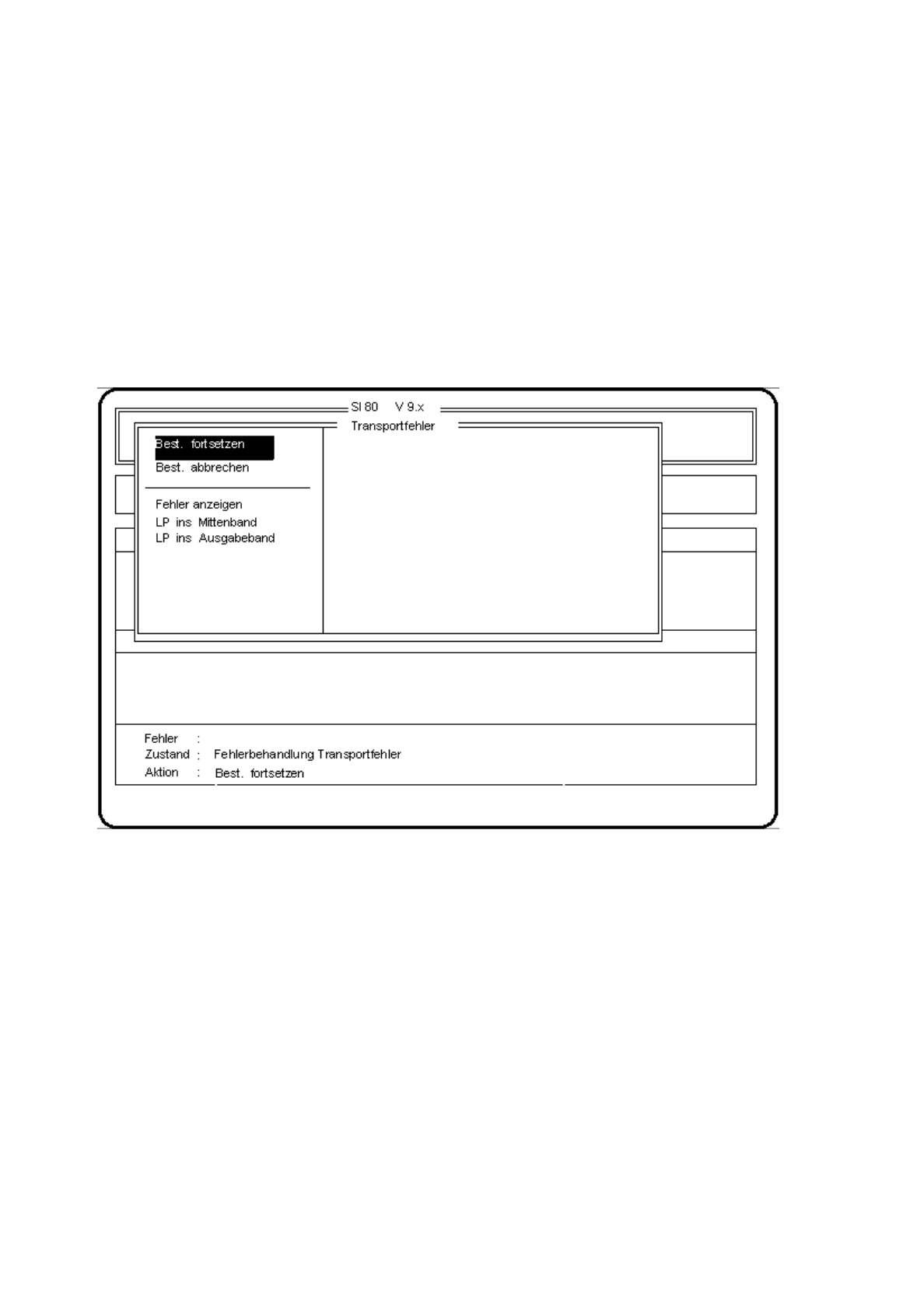

Abb. 5.6.1
LP ins Ausgabeband
Bei Anwahl der Funktion "LP ins Ausgabeband" über Cursortasten und Return-Taste wird eine, im Mitten-
transport befindliche Leiterplatte, in den Ausgabetransport befördert und zur Handentnahme liegengelas-
sen. Bereits aufgenommene Bauelemente verbleiben am Bestückkopf.
LP ins Mittenband
Bei Anwahl der Funktion "LP ins Mittenband" über Cursortasten und Return-Taste, wird eine im Eingabe
transport befindliche Leiterplatte in den Mittentransport befördert, gestoppt und geklemmt.
Fehler anzeigen
Wählen Sie, um eine Anzeige aller aufgetretenen Fehler zu erhalten, mit den Cursortasten den Menüpunkt
"Fehler anzeigen." an. Betätigen Sie danach die Return-Taste. Am Bildschirm erscheint das im Abschnitt
5.7 (Anzeigefunktionen) beschriebene Menü "Fehler anzeigen".
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.6 Fehlermenüs
5 - 27
Bestückung abbrechen
Wählen Sie, um das Fehlermenü ohne Fortsetzung der Bestückung zu verlassen, mit den Cursortasten
den Menüpunkt "Best. abbrechen" an, und betätigen Sie die Return-Taste. Die im Transport befindliche
Platine wird in den Ausgabetransport gefahren und die am Bestückkopf befindlichen Bauelemente abge-
worfen. Die Portale werden in die Warteposition verfahren.
Bestückung fortsetzen
Wählen Sie, zur Fortsetzung der Bestückung, mit den Cursortasten den Menüpunkt "Best. fortsetzen" an.
Betätigen Sie im Anschluß die Return-Taste. Die Maschine fährt die im Transport befindliche Leiterplatte
heraus und fordert den Bediener zum Einlegen einer neuen Platine auf. Die Maschine benötigt zum Fort-
setzen der Bestückung eine Platine im Bestückbereich.
5.6.2.2 Funktionsumfang Einrichter
Nach Eingabe des
Einrichter-Passwortes
werden folgende zusätzliche Funktionen im Transportfehlermenü
angezeigt:
Signalgeberzustand
Wählen Sie, zur Anzeige des derzeitigen Zustandes der Ultraschallsensoren, mit den Cursortasten den
Menüpunkt " Signalgeberzustand" an. Betätigen Sie danach die Return-Taste. Im rechten Bereich des
Menüs "Transportfehler" wird der momentane Zustand der Ultraschallsensoren (angesprochen 1, nicht
angesprochen 0) angezeigt.
Transport Status
Der Menüpunkt "Transport Status" zeigt an, wie die Zustände (1/0) des Leiterplattentransport in der Soft-
ware gesetzt sind.
Wählen Sie, zur Anzeige der derzeitigen Zustände des Leiterplattentransportes, mit den Cursortasten den
Menüpunkt "Transport Status" an, und betätigen Sie die Return-Taste. Im rechten Bereich des Menüs
"Transportfehler" wird der momentane Zustand des Leiterplattentransportes angezeigt.
Klemmung betätigen
Nach Anwahl der Funktion "Klemmung betätigen", mittels der Cursortasten und Betätigung der Return-
Taste, wird die Klemmung aktiviert (eine eventuelle im Transport befindliche Leiterplatte wird geklemmt).
Bei nochmaligem Betätigen der Return-Taste fährt die Klemmvorrichtung in die Ausgangsstellung zurück.
Dieser Vorgang kann durch Betätigung der Return-Taste beliebig oft wiederholt werden.
Stopper betätigen
Nach Anwahl der Funktion "Stopper betätigen" mittels der Cursortasten und Betätigung der Return-Taste,
wird der Stopper ausgefahren. Bei nochmaligem Betätigen der Return-Taste kehrt der Stopper in seine
Ausgangslage zurück. Bei weiteren Betätigungen der Return-Taste wiederholen sich diese Vorgänge.
Taktbetrieb
Bringen Sie mit Hilfe der Cursortasten den Cursorbalken über den Menüpunkt "Taktbetrieb". Betätigen Sie
danach die Return-Taste. Für jeden Schritt des Bestückablaufes müssen Sie jetzt die Starttaste betätigen.
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.6 Fehlermenüs Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 28
Breitenverstellung
Liegt ein Fehler in der Breite des LP-Transportes vor, können Sie die Breite verändern.
●
Bringen Sie mit Hilfe der Cursortasten den Cursorbalken über den Menüpunkt "Breitenverstellung".
Das Menüfenster Breitenverstellung wird aufgeklappt (siehe Abschnitt 6.4.8).
HINWEIS:
Steht das Portal 2 im Verfahrbereich von Portal1, dann ist die Breitenverstellung und das Messen der
Transportbreite nicht möglich.
Transportbreite messen
●
Bringen Sie mit Hilfe der Cursortasten den Cursorbalken über den Menüpunkt "Transportbreite messen".
Die eingestellte Transportbreite wird gemessen und im Transportfehlermenü angezeigt (siehe Abschnitt
6.4.9).
