5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.6 Fehlermenüs Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 38

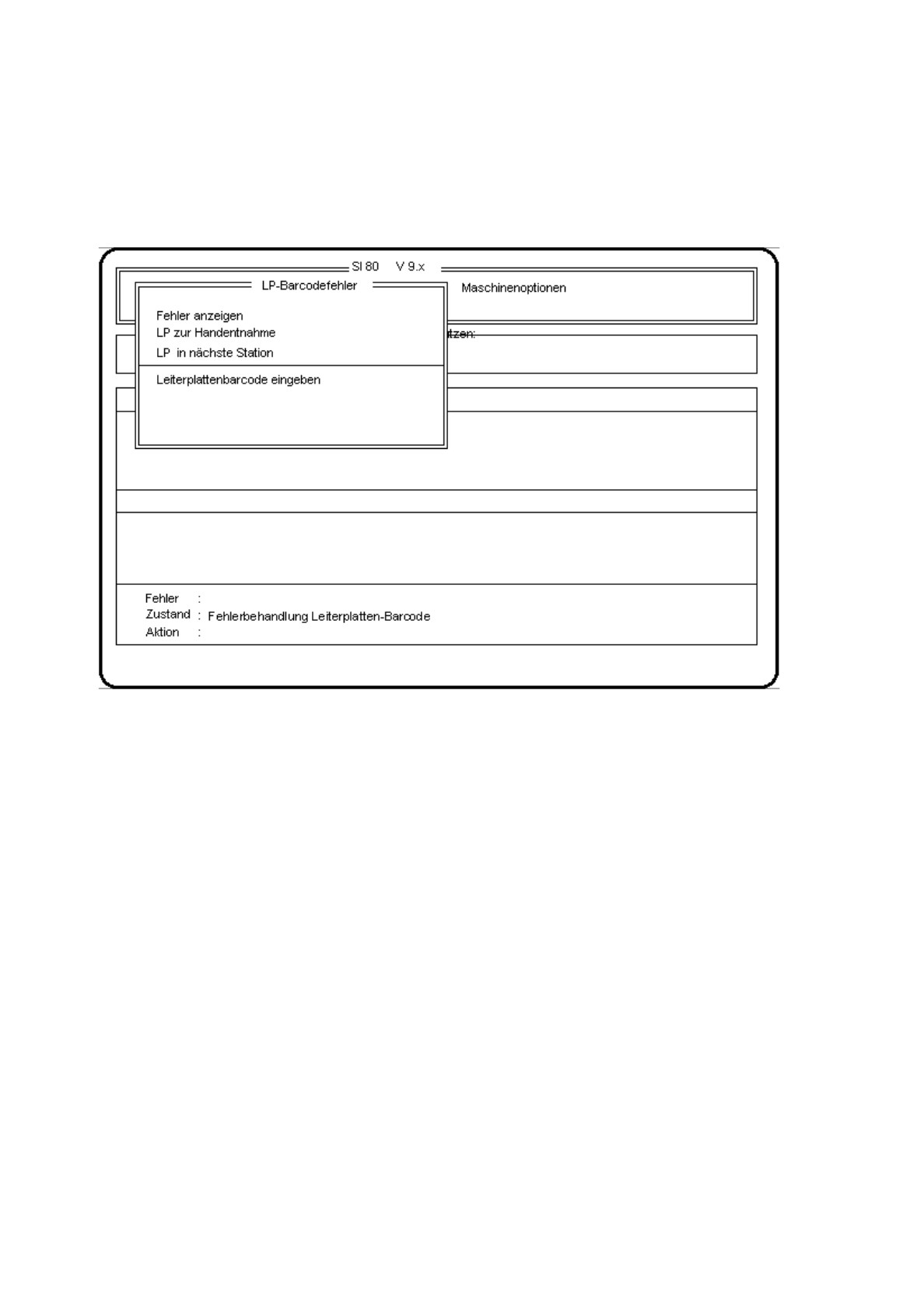

5.6.7 Leiterplatten-Barcodefehler
Falls der LP-Barcode nicht richtig oder gar nicht gelesen wird, erscheint das Menü "LP-Barcodefehler" am
Bildschirm.
Abb. 5.6.6
5.6.7.1 Funktionsumfang Bediener
Fehler anzeigen
Wählen Sie, um eine Anzeige aller aufgetretenen Fehler zu erhalten, mit den
Cursortasten
den Menüpunkt
"Fehler anzeigen." an. Betätigen Sie im Anschluß die
Return-Taste
. Am Bildschirm erscheint das, im
Abschnitt 5.7 beschriebene Menü, "Fehler anzeigen".
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.6 Fehlermenüs
5 - 39
5.6.7.2 Funktionsumfang Einrichter
Leiterplatte zur Handentnahme
Bringen Sie mit Hilfe der
Cursortasten
den Cursorbalken über den Menüpunkt "LP zur Handentnahme".
Betätigen Sie danach die
Return-Taste
. Die LP wird zum Ausgabeband der Station transportiert und kann
dort entnommen werden.
Leiterplatte in nächste Station
Bringen Sie mit Hilfe der
Cursortasten
den Cursorbalken über den Menüpunkt "LP in die nächste Station".
Betätigen Sie danach die
Return-Taste
. Die LP wird zur nachfolgenden Station transportiert und kann dort
weitertransportiert bzw. aus der Linie gefahren werden.
Barcode eingeben
Bringen Sie mit Hilfe der
Cursortasten
den Cursorbalken über den Menüpunkt "Barcode eingeben". Betäti-
gen Sie danach die
Return-Taste
.
Sie können den jeweiligen LP-Barcode von Hand in das Eingabefeld eingeben. Es können bis zu 25 Zei-
chen als LP-Barcode eingegben werden.
Abb. 5.6.7
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.6 Fehlermenüs Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 40
5.6.8 Abbruchmenü
Um in das Abbruchmenü zu gelangen, aus dem die Bestückung abgebrochen oder der Taktbetrieb gestartet
werden kann, sind folgende Tätigkeiten durchzuführen:
●
Betätigen Sie eine der beiden Halt-Tasten (rot mit Aufdruck 0) am Ein- oder Ausgabetransport der
Maschine.
Am Bildschirm erscheint das Abbruchmenü.
Abb. 5.6.8
●
Bringen Sie mit Hilfe der
Cursortasten
den Cursorbalken auf den Menüpunkt "Best. fortsetzen".
Betätigen Sie im Anschluß die
Return-Taste
.
Der Bestückautomat setzt die Bestückung nach Betätigung der
Starttaste
fort.
●
Bringen Sie mit Hilfe der
Cursortasten
den Cursorbalken auf den Menüpunkt "Best. abbrechen".
Betätigen Sie ebenfalls im Anschluß die
Return-Taste
.
Der Bestückautomat wirft die bereits an den Köpfen befindlichen Bauelemente ab und transportiert die
Leiterplatte in den Ausgabetransport.
●
Bringen Sie mit Hilfe der
Cursortasten
den Cursorbalken über den Menüpunkt "Taktbetrieb". Betätigen Sie
danach die
Return-Taste
. Das folgende Menübild erscheint.
