5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.7 Anzeigefunktionen Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 44

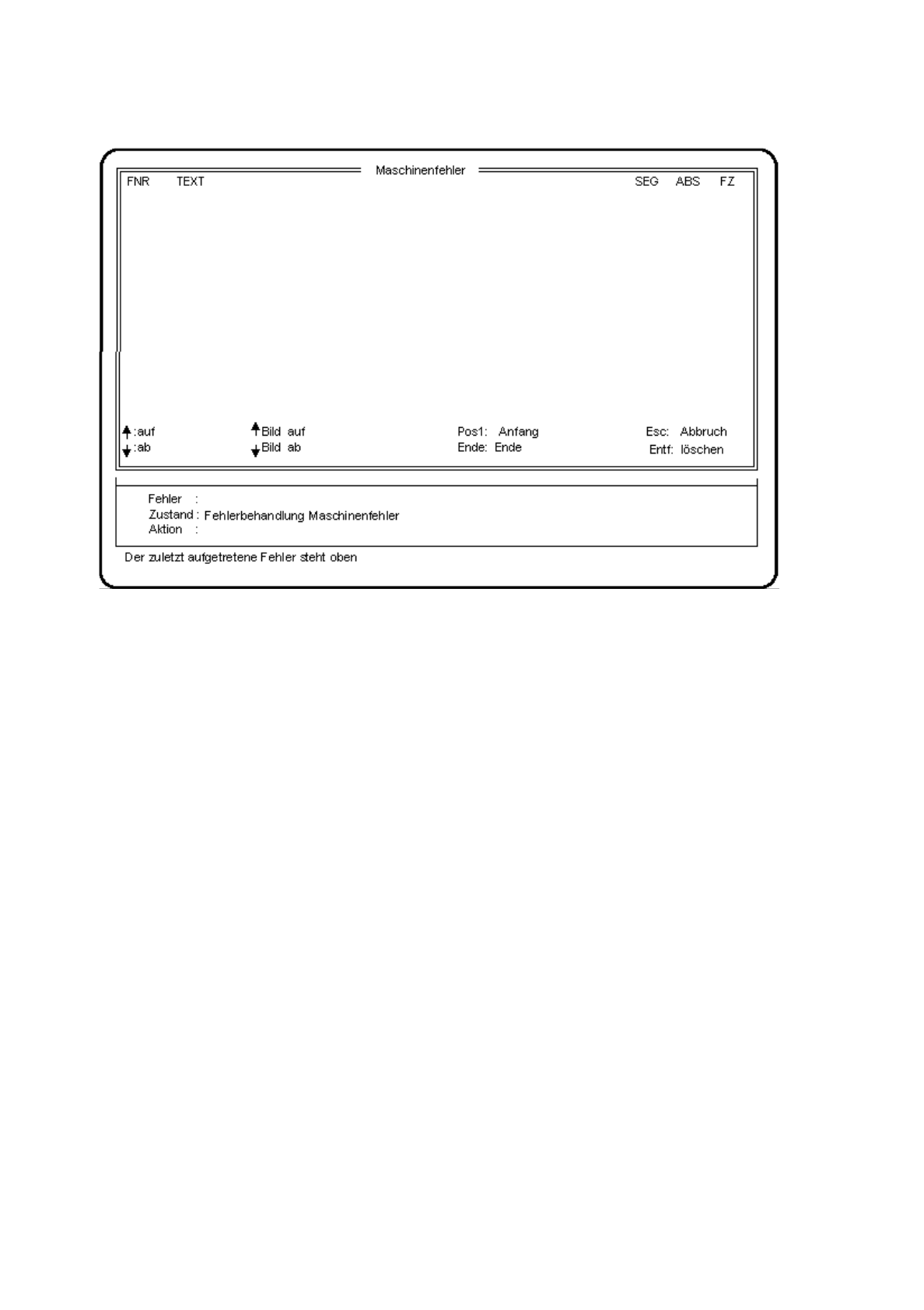

Abb. 5.7.2
Tastenfunktionen
-
Mit den
Cursortasten
↑
und
↓
können Sie die Anzeige Zeile für Zeile durchblättern.
-
Mit den Tasten
↑
und
↓
können Sie die Anzeige seitenweise durchblättern.
-
Mit der Taste
Pos 1
können Sie an den Anfang der Anzeige springen, mit der Taste
Ende
auf die letzte
Position der Anzeige.
-
Mit der Taste
Esc
können Sie das Menü verlassen. Am Bildschirm wird das Menü angezeigt, aus dem das
Menü "Maschinenfehler" aufgerufen wurde.
-
Mit der Taste
Entf.
können Sie alle Maschinenfehler , die aufgetreten sind und in diesem Menü angezeigt
werden, löschen.
Die Spalte "FNR" zeigt die Fehlernummer an.
Die Spalte"FZ" zeigt an, wie oft der Fehler bereits aufgetreten ist.
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.7 Anzeigefunktionen
5 - 45
5.7.1.2 Spurfehler
Das Menü "Spurfehler" kann sowohl aus dem Menü "Fehler anzeigen" als auch aus dem Fehlerrmenü "Spur-
fehler" aufgerufen werden.
Wählen Sie im Menü "Fehler anzeigen"den Menüpunkt "Spurfehler" oder in dem Fehlermenü "Spurfehler" mit
den
Cursortasten
den Menüpunkt "Spurfehler anz." an, und betätigen Sie die
Return-Taste
. Am Bildschirm
wird das Menü "Spurfehler " dargestellt.
Abb. 5.7.3
Tastenfunktionen
-
Mit den
Cursortasten
↑
und
↓
können Sie die Anzeige Zeile für Zeile durchblättern.
-
Mit den Tasten
↑
und
↓
können Sie die Anzeige seitenweise durchblättern.
-
Mit der Taste
Pos 1
können Sie an den Anfang der Anzeige springen, mit der Taste
Ende
auf die letzte
Position der Anzeige.
-
Mit der Taste
Esc
können Sie das Menü verlassen. Am Bildschirm wird das Menü angezeigt, aus dem das
Menü "Spurfehler anz." aufgerufen wurde.
-
Mit der Taste
Entf.
können Sie alle Spurfehler , die aufgetreten sind und in diesem Menü angezeigt wer-
den, löschen.
HINWEIS
Leere Spuren müssen vollgesetzt werden. Das Löschen von leeren Spuren ist nicht möglich.
Die Spalte "FNR" zeigt die Fehlernummer an.
Die Spalte "FZ" zeigt an, wie oft der Fehler bereits aufgetreten ist.
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.7 Anzeigefunktionen Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 46
5.7.1.3 Transportfehler
Das Menü "Transportfehler" kann sowohl aus dem Menü "Fehler anzeigen" als auch aus verschiedenen Feh-
lermenüs aufgerufen werden.
Wählen Sie im Menü "Fehler anzeigen"den Menüpunkt "Transportfehler" oder im aktiven Fehlermenü mit den
Cursortasten
den Menüpunkt "Transportfehler" an. Betätigen Sie danach die
Return-Taste
. Am Bildschirm
wird das Menü "Transportfehler " dargestellt.
Abb. 5.7.4
Tastenfunktionen
-
Mit den
Cursortasten
↑
und
↓
können Sie die Anzeige Zeile für Zeile durchblättern.
-
Mit den Tasten
↑
und
↓
können Sie die Anzeige seitenweise durchblättern.
-
Mit der Taste
Pos 1
können Sie an den Anfang der Anzeige springen, mit der Taste
Ende
auf die letzte
Position der Anzeige.
-
Mit der Taste
Esc
können Sie das Menü verlassen. Am Bildschirm wird das Menü angezeigt, aus dem das
Menü "Transportfehler" aufgerufen wurde.
-
Mit der Taste
Entf.
können Sie alle Transportfehler , die aufgetreten sind und in diesem Menü angezeigt
werden, löschen.
Die Spalte "FNR" zeigt die Fehlernummer an.
Die Spalte"FZ" zeigt an, wie oft der Fehler bereits aufgetreten ist.
