Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.7 Anzeigefunktionen
5 - 47
5.7.1.4 Allgemeine Fehler
Das Menü "Allgemeine Fehler" kann sowohl aus dem Menü "Fehler anzeigen" als auch aus verschiedenen
Fehlermenüs aufgerufen werden.
Wählen Sie im Menü "Fehler anzeigen"den Menüpunkt "Allgemeine Fehler" oder im aktiven Fehlermenü mit
den
Cursortasten
den Menüpunkt "Allgemeine Fehler" an. Betätigen Sie danach die
Return-Taste.
Am Bild-
schirm wird das Menü "Allgemeine Fehler " dargestellt.
Abb. 5.7.5
Tastenfunktionen
-
Mit den
Cursortasten
↑
und
↓
können Sie die Anzeige Zeile für Zeile durchblättern.
-
Mit den Tasten
↑
und
↓
können Sie die Anzeige seitenweise durchblättern.
-
Mit der Taste
Pos 1
können Sie an den Anfang der Anzeige springen, mit der Taste
Ende
auf die letzte
Position der Anzeige.
-
Mit der Taste
Esc
können Sie das Menü verlassen.
-
Mit der Taste
Entf.
können Sie alle Allgemeinen Fehler , die aufgetreten sind und in diesem Menü ange-
zeigt werden, löschen.
Die Spalte "FNR" zeigt die Fehlernummer an.
Die Spalte"FZ" zeigt an, wie oft der Fehler bereits aufgetreten ist.
Die Spalten INFO1 und INFO 2 sind nur für interne Zwecke der Fa. Siemens verwendbar.
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.7 Anzeigefunktionen Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 48
5.7.2 Fehler quittieren
Im Menü "Fehler quittieren" können Fehler, die am Hauptbildschirm angezeigt werden, gelöscht werden.
Wählen Sie im Hauptmenü mit den
Cursortasten
den Menüpunkt "Fehler quittieren" an. Betätigen Sie danach
die
Return-Taste
. Am Bildschirm werden angezeigte Fehler gelöscht.
Der gelöschte Fehler bleibt jedoch in dem jeweiligen Menü, "Fehler anzeigen" Abschnitt 5.7.1, bestehen.
❏
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.8 Not-Aus Behandlung (Teilbestücken)
5 - 49
5.8 Not-Aus Behandlung (Teilbestücken)
Duch die Not-Aus Behandlung wird verhindert, daß Leiterplatten nicht korrekt fertigbestückt werden.
Diese teilbestückten Leiterplatten entstehen in der Regel durch:
-
Betätigung des Not-Aus-Tasters während der Bestückung.
-
Öffnen des Schutzes, während der Bestückung.
In diesen Fällen wird die Bestückung unkontrolliert unterbrochen und es ist nicht gewährleistet, daß das letzte
Bauteil noch betückt wurde, ob es abgeworfen wurde etc.

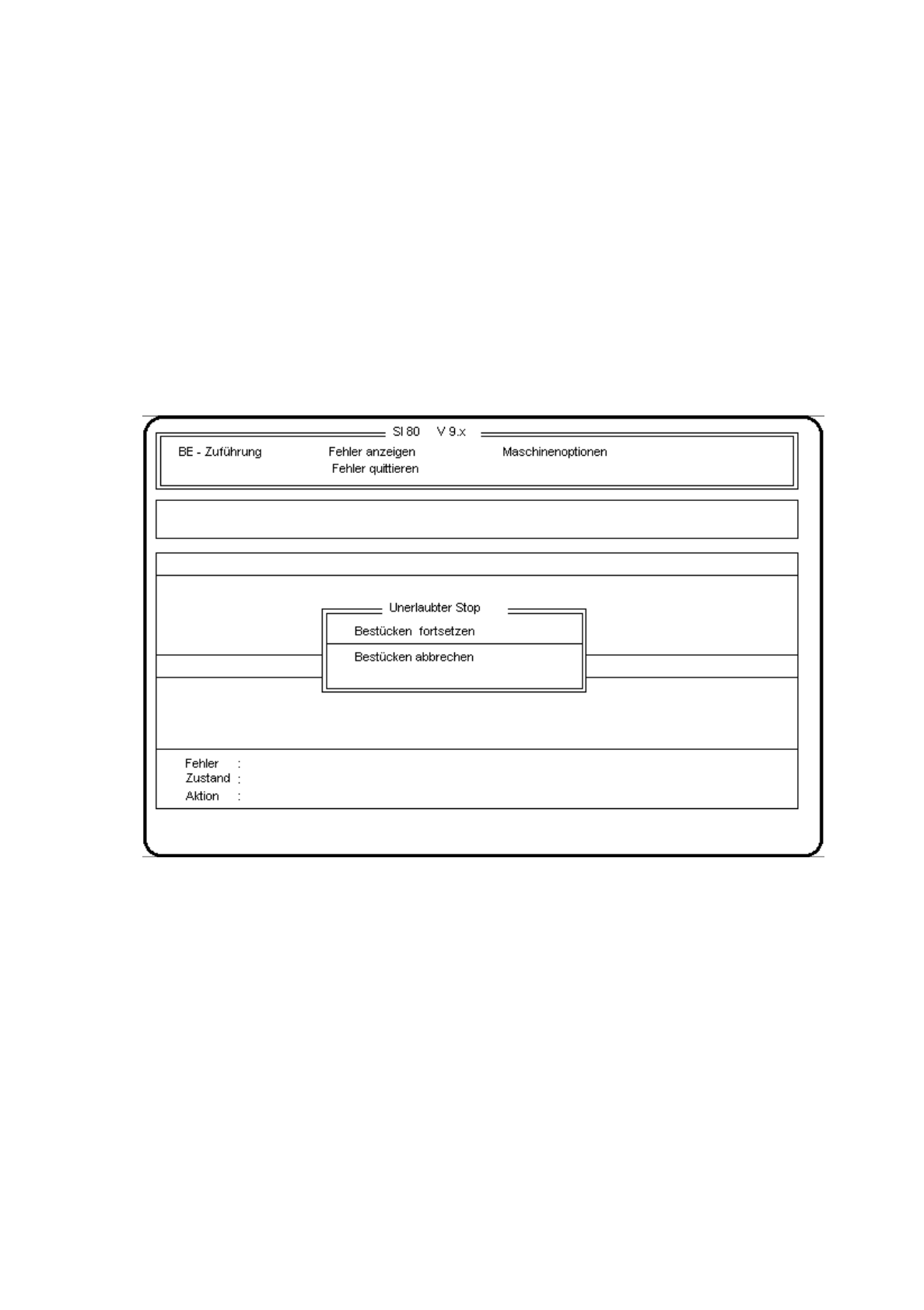

Wird während des Bestückens der Not-Aus betätigt oder der Schutz geöffnet erscheint folgende Meldung.
Abb. 5.8.1
