5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G 5.8 Not-Aus Be handlung (Teilbestücken) Ausgabe 12/96 ab Softwareversion S R.009.xx 5 - 52 ❏

100%1 / 746
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.8 Not-Aus Behandlung (Teilbestücken)
5 - 51

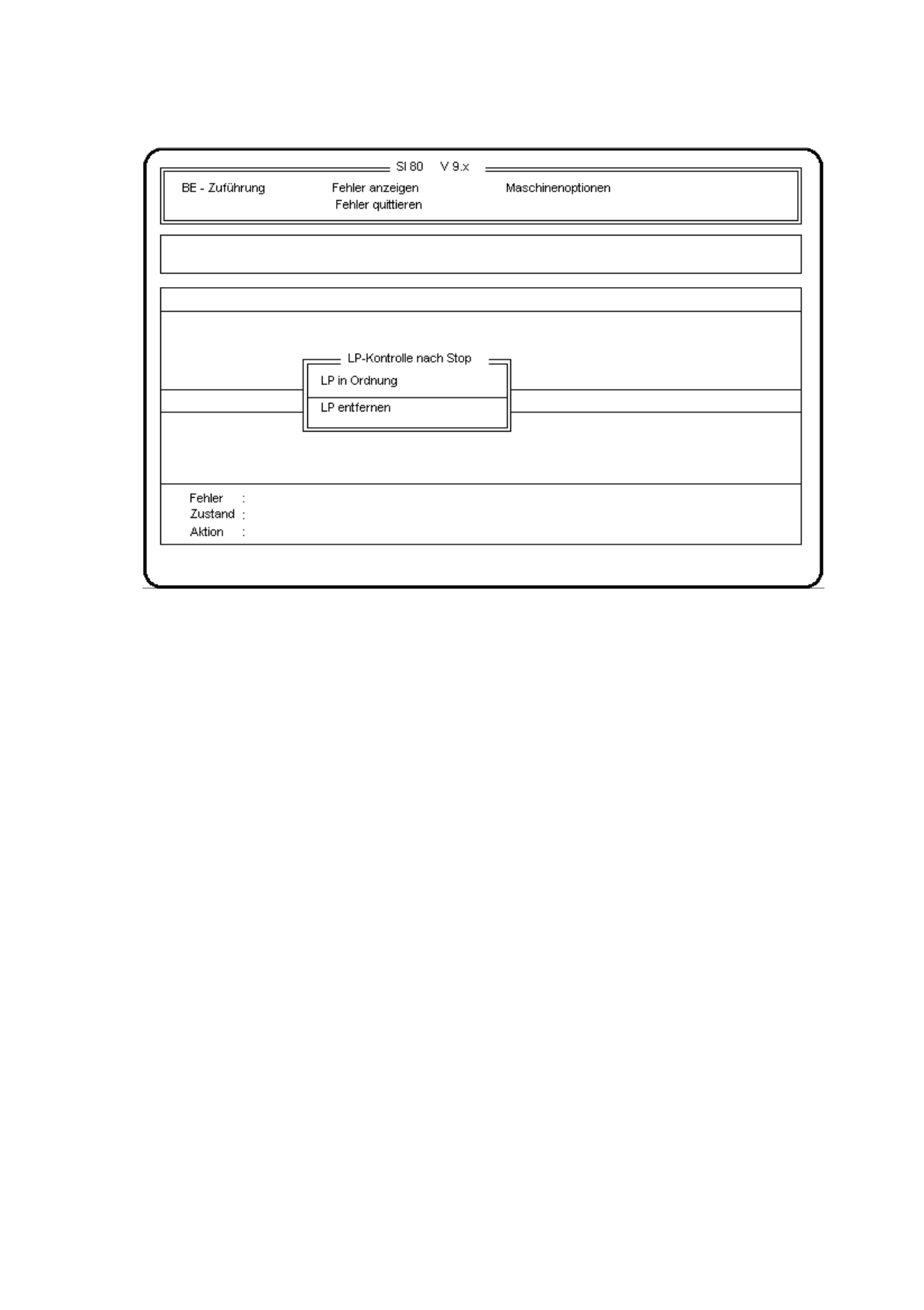

Abb. 5.8.3
●
Kontrollieren Sie die Leiterplatte nochmals im Ausgabeband der jeweiligen Station.
Ist die Leiterplatte korrekt bestückt, wählen Sie "LP in Ordnung".
Die Leiterplatte wird aus dem Ausgabeband in die nachfolgende Station (falls vorhanden) transportiert.
●
Ist die Leiterplatte fehlerhaft, dann wählen Sie "LP entfernen".
●
Entfernen Sie die Leiterplatte.
5.8.2 Bestücken abbrechen
Ist die Station wieder bereit und wollen die Bestückung trotzdem abbrechen, wählen Sie den Menüpunkt
"Bestückung abbrechen".
Die Bestückung der Leiterplatte wird abgebrochen und zum Ausgabeband transportiert.
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.8 Not-Aus Behandlung (Teilbestücken) Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 52
❏
Betriebsanleitung 80 S/F/G
Ausgabe 07/97 ab Softwareversion SR.010.xx
6 - I
Inhalt
Seite
6 Einzelfunktionen
6.1 Einleitung Einzelfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 3
6.1.1 Flußplan 80S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 3
6.1.2 Flußplan 80F . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 4
6.1.3 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 5
6.1.4 Hauptmenü "Einzelfunktionen 80S" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 5
6.1.4.1 Portal 1 und Portal 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 6
6.1.4.2 Transportfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 8
6.1.4.3 Tischfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 8
6.1.5 Hauptmenü "Einzelfunktionen 80F" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 8
6.1.5.1 Portal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 9
6.1.5.2 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 9
6.1.5.3 WPW-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 9
6.1.5.4 WPW auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 9
6.1.5.5 Tischfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 9
6.2 Portalfunktionen 80S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 11
6.2.1 Menü "Portalfunktionen". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 11
6.2.1.1 Serviceposition anfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 12
6.2.1.2 Warteposition anfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 12
6.2.1.3 Nullimpuls anfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 12
6.2.1.4 Portal-Referenzlauf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 13
6.3 Stern-Kopffunktionen 80 S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 15
6.3.1 Menü Kopffunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 16
6.3.1.1 Segment Abholposition. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 17
6.3.1.2 Segment Abwurfposition. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 17
6.3.1.3 Pipette messen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 17
6.3.1.4 Pipettenoffset messen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 18
6.3.1.5 Vakuumtest. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 19
6.3.1.6 Stern in Position 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 19
6.3.1.7 Stern takten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 20
6.3.1.8 Kopfreferenzlauf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 20
6.3.1.9 DP1-Achse betätigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 20
6.3.1.10 DP2-Achse betätigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 20
6.3.1.11 Zentrierzange betätigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 21
6.3.2 Prüfgerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 21
6.3.2.1 Tantalkondensatoren prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 22
6.3.2.2 Eichteil aufnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 23
6.3.2.3 Bauteil aufnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 23
6.3.3 Pipettenkonfiguration Kopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 23
6.3.4 Pipettenwechsler Stern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 25
