Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsystem e Ausgabe 07/97 ab Softwareversion SR.010.xx 7.5 Marke teachen Einric hter 7 - 39 – im Fall 1 mit Stand ardwerte n ('Default '-Werten ), – in den F ällen 2 u nd…
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 38 Einrichter
Abb. 7.5.5
HINWEIS ZUR TASTATURSTEUERUNG IM DIALOGFELD
Zu Ihrer Information geben wir Ihnen eine Kurzübersicht über die Tastaturbelegung für ein Dialogfeld. Die
Gesamtübersicht der Tastenbelegung finden Sie in Abschnitt 2.3 "Tastatursteuerung des Automaten".
●
Mit der Tabtaste springen Sie zwischen Eingabe- und Listenfeld.
●
Mit den Richtungstasten wählen Sie die Position in den einzelnen Feldern an.
●
Mit der Leertaste markieren Sie eine Marke im Listenfeld.
●
Mit “RETURN” werden die Daten an das Programm übergeben, das Dialogfeld beendet. Sie kehren zum
Menü “Marke teachen” zurück.
●
Mit “ESC” brechen Sie den Dialog ohne Abspeichern ab und kehren zum Menü “Marke teachen” zurück.
Bei der Option “Markennummer eingeben” unterscheidet man 3 Fälle:
1. Markennummer und -name werden neu eingegeben.
2. Eine schon existierende Marke wird ausgewählt.
3. Bei einer existierenden Marke wird der Markenname überschrieben.
In den Fällen 2 und 3 fordert der Stationsrechner vom Linienrechner die Markendaten der gewählten Marke
an. Das Musterstruktur- und Suchfeld werden an den Maschinencontroller übertragen, der sie dann in den
Speicher des MVS-Systems hinunterlädt (Download). Danach wird im Stationsrechner die Teach-Parameter-
struktur initialisiert.
Die Initialisierung der Teachparameter erfolgt
Fehler
Zustand
Aktion
Neue Marke definieren
Einzelfunktionen
:
:
:
SI80 V 10.x
Visionsystem
Visionsystem
Rüstung:
BE - Zuführung
Rüstung:
Version: 2133
Nutzen:
Marke ändern
Marke testen
x/y - Achsen verfahren
LP ins Mittenband
LP ins Ausgabeband
Teach-Portal
Marke zentrieren
Fehler anzeigen
Markennummer eingeben
Marke teachen
Visionsystem
Rüstung:
Marke neu
Leertaste betätigen
Bitte erst Markennummer eingeben
Warnung
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.5 Marke teachen
Einrichter 7 - 39
–
im Fall 1 mit Standardwerten ('Default'-Werten),
–
in den Fällen 2 und 3 mit den aktuellen Werten (siehe auch Abschnitt 7.5.4 "Menü “Marke ändern”".)
7.5.3.2 Option “Marke neu”
HINWEIS
Ehe Sie diese Option aktivieren können, müssen Sie bereits eine Markennummer eingegeben haben. Ist das
nicht der Fall, wird eine Meldung eingeblendet, die Sie auffordert, eine Markennummer einzugeben.
Abb. 7.5.6
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
–
Das Menü wird weggeschaltet.
–
Das Videobild erscheint am Bildschirm
–
Kopf- und Fußzeile mit Kommentaren, Meßergebnissen, Befehlssequenzen und Tastaturbelegung werden
eingeblendet.
Danach wird der Teachvorgang mit den Defaultwerten ausgelöst. Das Ergebnis des Teachvorgangs erscheint
als Eindeutigkeitswert in der Kopfzeile des Videobilds.
Fehler
Zustand
Aktion
Neue Marke definieren
Einzelfunktionen
:
:
:
SI80 V 10.x
Visionsystem
Visionsystem
Rüstung:
BE - Zuführung
Rüstung:
Version: 2133
Nutzen:
Marke ändern
Marke testen
x/y - Achsen verfahren
LP ins Mittenband
LP ins Ausgabeband
Teach-Portal
Marke zentrieren
Fehler anzeigen
Markennummer eingeben
Marke teachen
Visionsystem
Rüstung:
Marke neu
Leertaste betätigen
Bitte erst Markennummer eingeben
Warnung
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 40 Einrichter
Der Eindeutigkeitswert trifft eine Aussage über die Unterscheidungsqualität der Marke zu anderen Strukturen,
die sich in der Nähe der Marke befinden. Die Anzeige variiert zwischen
–
0 = ungenügende und
–
100 = sehr gute Unterscheidbarkeit.
Erfahrungsgemäß sollte ein Eindeutigkeitswert von mindestens 60 für Marken und Inkpunkte erreicht werden.

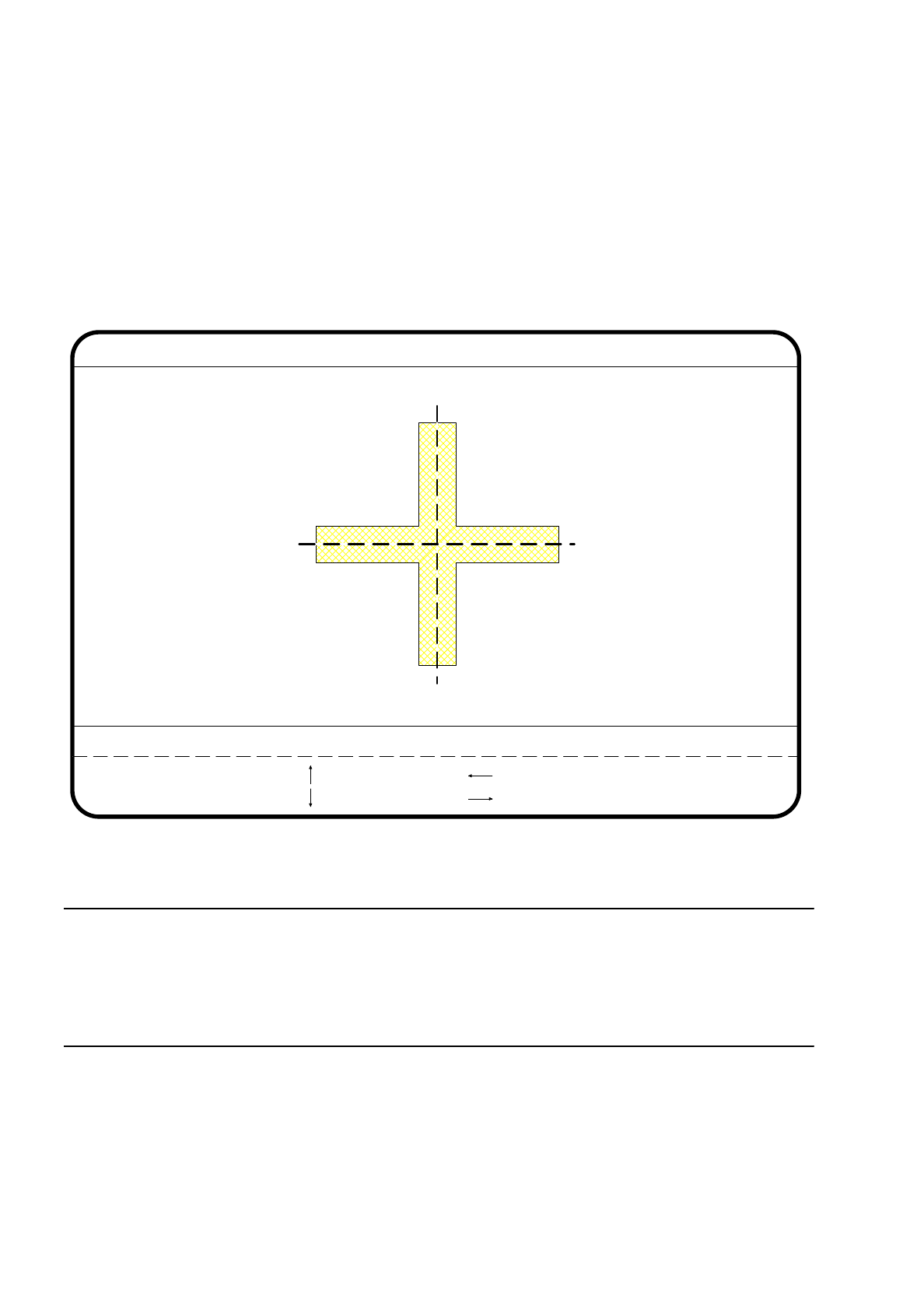

Abb. 7.5.7
HINWEIS
Wollen Sie dennoch eine Marke mit niedrigem Eindeutigkeitswert verwenden, sollten Sie auf einen guten
Qualitätswert der Marke achten (siehe Abschnitt 7.5.3.5 "Option “Marke testen”").
Ist darüber hinaus auch die Qualität schlecht, sollten Sie besser eine andere Marke wählen (siehe Kriterien
zur Erstellung von Paßmarken in Abschnitt 7.2 "LP-Visionsystem").
●
Mit den Richtungstasten verändern Sie die Kameraposition. Durch Eingabe der Zahlen 1 ... 6 variieren Sie
die Schrittweite.
●
Mit “RETURN” wiederholen Sie den Teachvorgang.
●
Mit “ESC” beenden Sie den Teachvorgang. Das Videobild wird weggeschaltet und das Menü “Marke
teachen” wieder angezeigt.
teachen
1..6 : x/y-Schritt.
Marke-Nr. = 8 Eindeutigkeit = 70
Ret :
Marke neu
x/y - Schrittweite = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
