7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 44 Einrichter

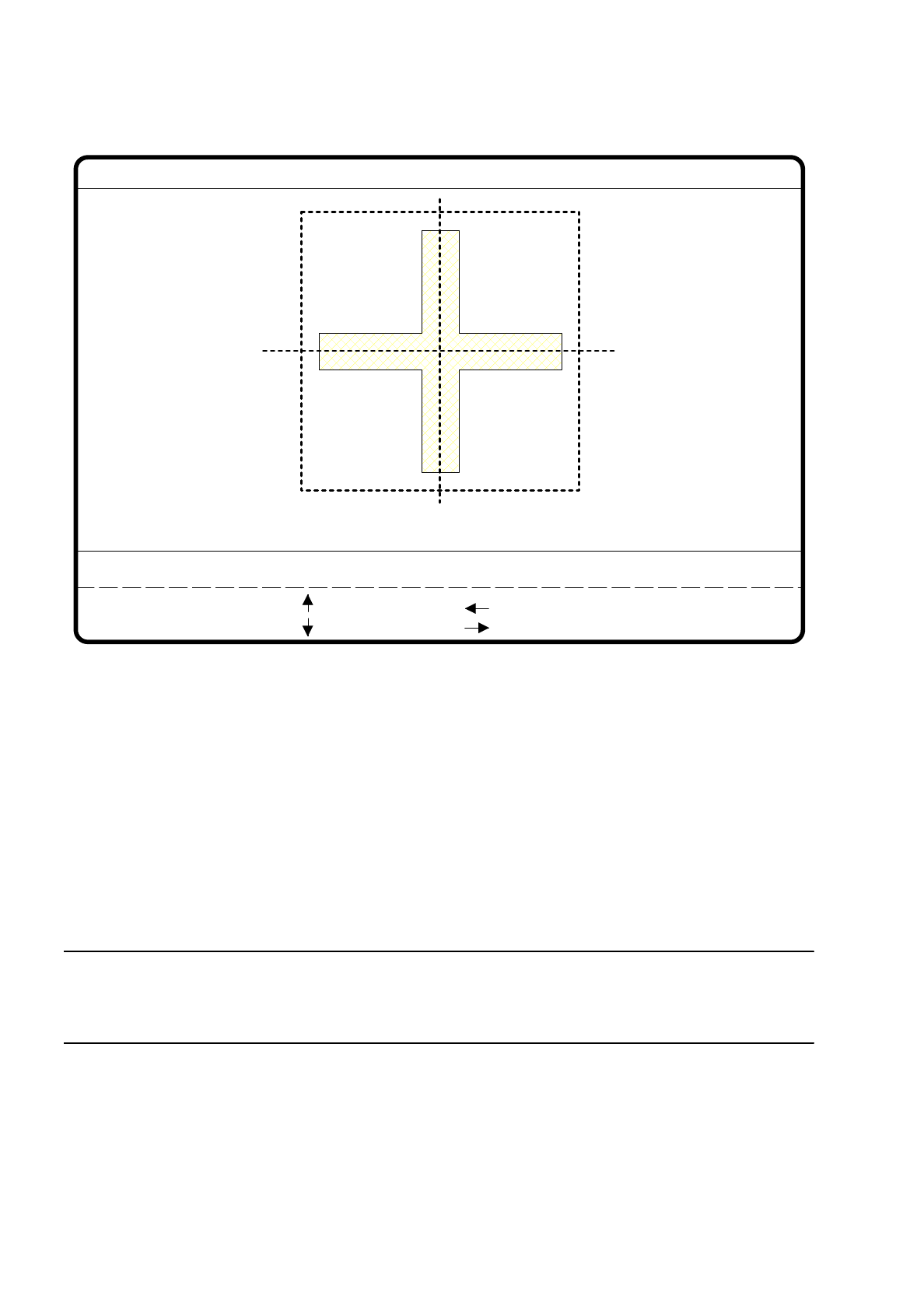

Abb. 7.5.11
Die LP-Kamera verfährt in die 4 Ecken des Suchfelds und setzt jeweils einen Meßbefehl ab. Für jeden abge-
setzten Meßbefehl erhält der Maschinencontroller die Markenqualität von der Visionauswerteeinheit (MVS).
Der schlechteste Wert (worst case) des Tests wird am Monitor in der Kopfzeile ausgegeben. Die Qualitätsan-
gabe reicht von
–
0 = schlecht bis
–
100 = sehr gut
und sollte den Wert 40 für die Marke und den Inkpunkt nicht unterschreiten. Anderenfalls empfehlen wir, eine
andere Marke zu wählen.
HINWEIS
Vergleichen Sie dazu auch den Zusammenhang zwischen Eindeutigkeit und Markenqualität, wie er im
Abschnitt 7.5.3.2 "Option “Marke neu”" beschrieben ist.
Marke-Nr. = 8 Qualität = 70
Marke testen
testen
1..6 : x/y-Schritt.
Ret :
x/y - Schrittweite = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.5 Marke teachen
Einrichter 7 - 45
7.5.3.6 Option “x- / y-Achsen verfahren”
Wenn Sie diese Option im Menü “Marke teachen” selektieren, veranlaßt der Stationsrechner folgende Aktio-
nen:
–
Der Bildschirm blendet das Menü “Marke teachen” aus und schaltet auf das Videobild um. Dabei werden
die aktuelle Kameraposition angezeigt und die Bedienfeldoption eingeblendet.
–
Bei Crashgefahr werden die Achsansteuerungen gesperrt.

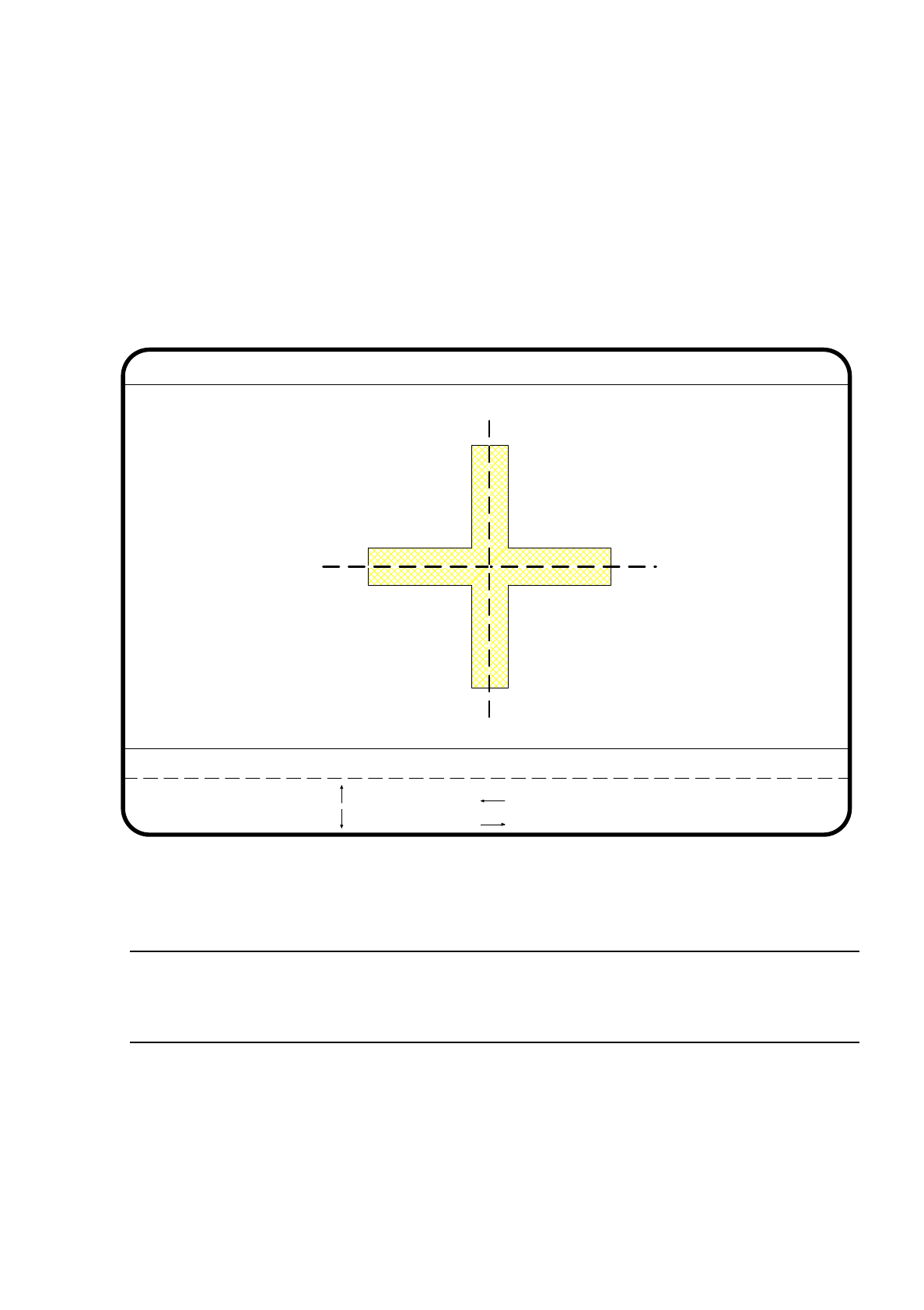

Abb. 7.5.12
●
Nach Wahl der Schrittweite, wählbar mit den Ziffern 1 bis 6, können Sie mit den Richtungstasten die
Kameraposition des Portals 2 variieren.
HINWEIS
Als Standard-Teachportal wird immer Portal 2 verwendet. Portal 1 können Sie mit der Option “Teach Por-
tal” anwählen (siehe Abschnitt 7.5.3.9 "Option “Teach-Portal”").
●
Mit “ESC” verlassen Sie die Option. Das Menü “Marke teachen” wird wieder angezeigt.
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
1..6: x/y-Schritt.
x-Pos. [µm]= .......... y-Pos. [µm]= .........
x/y-Achsen verfahren
x/y - Schrittweite =
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 46 Einrichter
7.5.3.7 Option “LP ins Mittenband”
Abb. 7.5.13
●
Betätigen Sie die “RETURN”-Taste, werden folgende Aktionen ausgelöst:
1. Eine LP befindet sich im Eingabeband.
–
Das Transportband läuft an und transportiert die LP bis zum Stopper.
–
Die LP wird geklemmt.
2. Es befindet sich keine LP im Eingabeband.
–
Sie erhalten die Meldung “keine LP im Eingabeband”.
–
Legen Sie eine LP ein.
–
Drücken Sie RETURN im Menü.
–
Das Transportband läuft an und transportiert die LP bis zum Stopper.
–
Die LP wird geklemmt.
HINWEIS
Befindet sich bereits eine LP im Mittenband, ist diese Funktion gesperrt. Sie erhalten dann eine Meldung,
daß sich schon eine LP im Mittenband befindet.
Fehler
Zustand
Aktion
Marke testen
Einzelfunktionen
:
:
:
SI80 V 10.x
Visionsystem
Visionsystem
Rüstung
Rüstung:
BE - Zuführung
Nutzen:
Visionsystem
Version: 2133
Marke neu
Marke ändern
x/y - Achsen verfahren
LP ins Ausgabeband
Teach-Portal
Markennummer eingeben
Marke teachen
Marke zentrieren
Marke testen
Fehler anzeigen
LP ins Mittenband
