7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 56 Einrichter
HINWEIS
Um einen guten Eindeutigkeitswert zu erreichen, sollte der Kontrastunterschied zwischen Marke und Umge-
bung mindestens den Wert 75 annehmen. Der Untergrund sollte also zum Beispiel die Farbe grün, die Marke
die Farbe orange haben.
Ist das Kontrastverhältnis ungünstig, können Sie im Menü zwischen fünf vorprogrammierten Transformations-
tafeln 1bis 5> wählen, um eine aussagefähige Farbdarstellung zu erreichen.
Darüber hinaus haben Sie aber auch die Möglichkeit, eine Transformationstafel selbst zu programmieren.
Diese Option ist paßwortgeschützt und kann nur von der höchsten Benutzerklasse aktiviert werden.
HINWEIS
Bei Änderung der Farbdarstellung wird gleichzeitig die Marke geteacht.
7.5.5.1 Optionen “Darstellung mit Tafel 1 ... 5”
Abb. 7.5.21
200 gelb
255 weiß
Fehler
Zustand
Aktion
Templatedarstellung mit Transformationstafel 2
Einzelfunktionen
:
:
:
SI80 V 10.x
Visionsystem
Visionsystem
Rüstung:
BE - Zuführung
Visionsystem
Version: 2133
x/y - Achsen verfahren
Marke zentrieren
Marke teachen
Marke neu
Marke ändern
Marke ändern
Fehler anzeigen
Teach-Portal
LP ins Ausgabeband
Template mittl. Aufl.
LP ins Mittenband
Marke zentrieren
Marke neu
Darst. mit Tafel 3
Darst. mit Tafel 4
Darst. mit Tafel 5
Tafel 5 programmieren
Tafel 5 Defaultwerte
Darst. mit Tafel 1
Darst. mit Tafel 2
Farbdarstellung
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.5 Marke teachen
Einrichter 7 - 57
Nach Aufruf dieser Option wird
–
das Menü weggeschaltet.
–
das Videobild angezeigt.
–
der Teachbefehl abgesetzt.
–
die Kopfzeile mit der Farbtafeloption, der Markennummer und dem Eindeutigkeitswert eingeblendet.

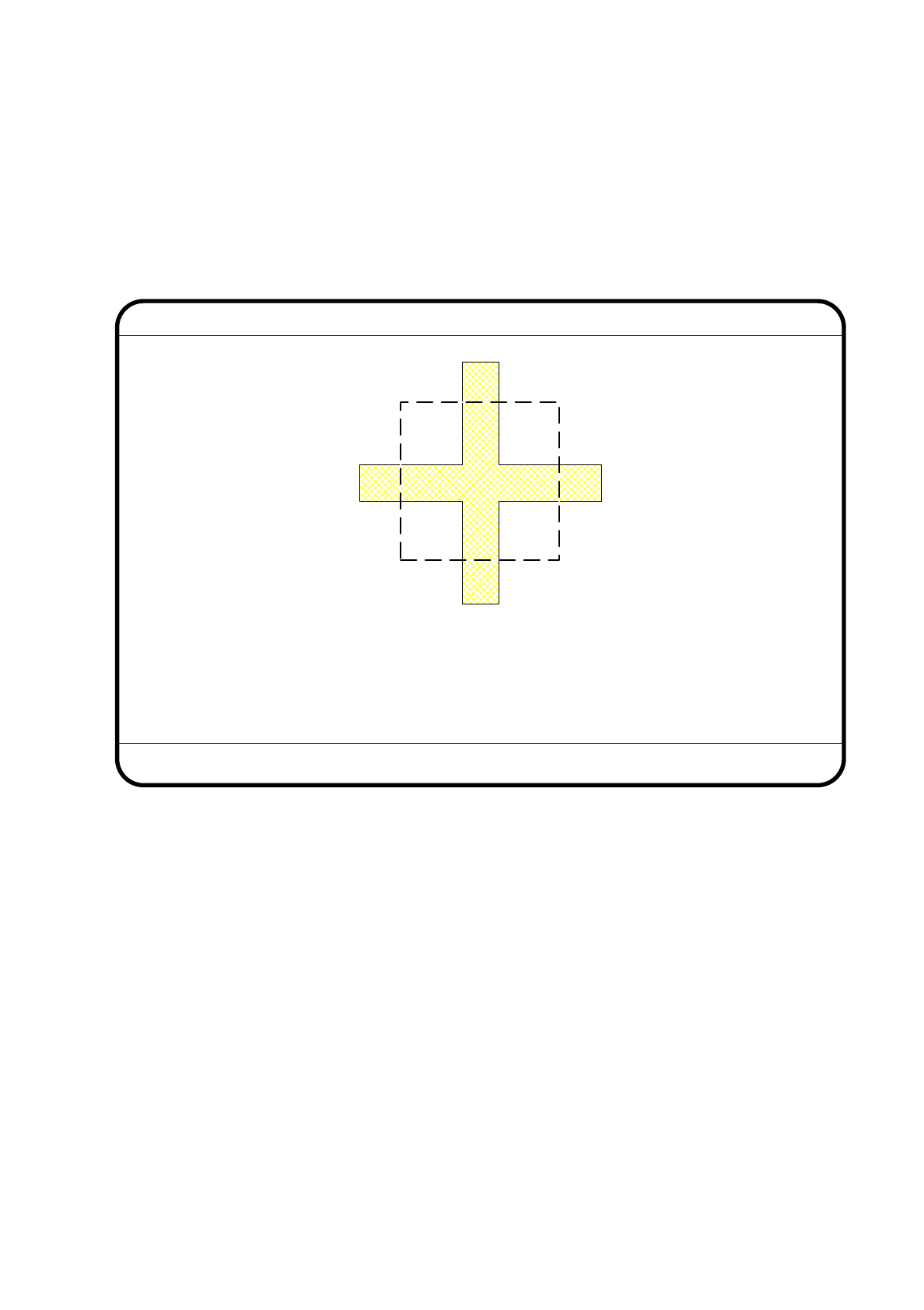

Abb. 7.5.22
●
Mit “ESC” verlassen Sie diese Option.
Marke-Nr. = 8 Eindeutigkeit = 70Darst. mit Tafel 2
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 58 Einrichter
7.5.5.2 Option “Tafel 5 programmieren”
HINWEIS
Diese Option ist paßwortgeschützt und kann nur von der höchsten Benutzerklasse aktiviert werden.
Bei Aktivierung der Option werden Eingabefelder aufgeklappt.
Abb. 7.5.23
Sie haben die Möglichkeit, folgende Parameter zu wählen:
–
Anzahl der Sektionen, die die Transformationstafel enthalten soll: Eingabewerte 1 ... 5
–
Eingabe oder Überschreiben von Wertepaaren: bei 5 Sektionen sind 10 Wertepaare zugelassen.
●
Mit “TAB” springen Sie zwischen beiden Feldern.
●
Mit “RETURN” verlassen Sie das Eingabefeld. Die Werte werden abgespeichert.
●
Mit “ESC” verlassen Sie die Option, ohne die Werte abzuspeichern.
Fehler
Zustand
Aktion
Tafel für die Farbdarstellung programmieren
:
:
:
Esc:Abbruch
Tafel 5 programmieren
Ret:Eingabe
Sekt.1 Anfang IN
Sekt.1 Ende IN
Sekt.1 Anfang OUT
Sekt.1 Ende OUT
Sekt.2
Sekt.2
Sekt.2
Sekt.2
Sekt.3
Sekt.3
Sekt.3
Anfang IN
Ende IN
Anfang OUT
Ende OUT
Anfang IN
Ende IN
Anfang OUT
Sekt.3 Ende OUT
Sekt.4 Anfang IN
Sekt.4 Ende IN
Sekt.4 Anfang OUT
Sekt.4
Sekt.5
Sekt.5
Sekt.5
Sekt.5
Ende OUT
Anfang IN
Ende IN
Anfang OUT
Ende OUT
Tab: Fenst. wech.
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
Anzahl Sektionen
