7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 70 Einrichter
7.6.3.3 Option “BE darstellen”
HINWEIS
Ehe Sie diese Option aktivieren, muß sich bereits ein Bauelement unter der BE-Kamera befinden. Darüber
hinaus muß bereits eine GF-Nummer eingegeben sein.
Abb. 7.6.7
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
–
Der Teachbefehl wird abgesetzt.
–
Das Visionsystem generiert aus der synthetischen Beschreibung die Außenkonturen des Bauelements
–
Das Videobild mit dem realen Kamerabild und dem darüber eingeblendeten Modell erscheint am Bild-
schirm.
–
Die Kopfzeile mit Kommentaren wird eingeblendet.
Fehler
Zustand
Aktion
Gehäuseformnummer eingeben
Rüstung:
Einzelfunktionen
:
:
:
BE - Zuführung
SI80 V 10.x
Visionsystem
Visionsystem
Visionsystem
Version: 2133
BE abholen
BE darstellen
BE messen
BE prüfen
GF-Daten ändern
Meßmodus ändern
Bauelement testen
GF-Nr. eingeben
Nachfüllen
Fehler anzeigen
Testausgabe
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.6 Bauelement testen
Einrichter 7 - 71

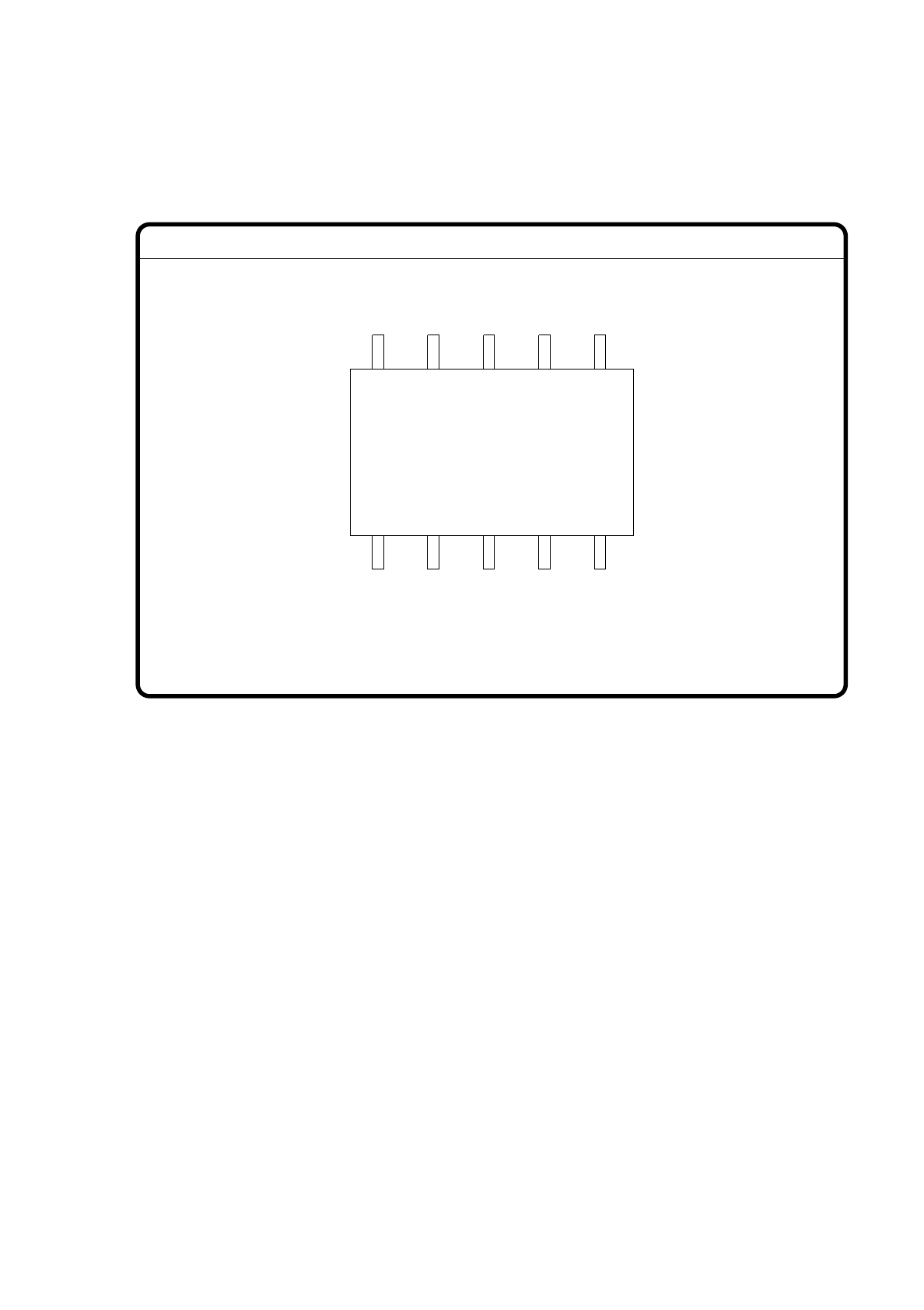

Der Bediener kann nun visuell die synthetische Beschreibung auf Übereinstimmung mit dem realen Bild über-
prüfen.
Abb. 7.6.8
Mit “ESC” beenden Sie die Funktion. Das Videobild wird weggeschaltet und das Menü “Bauelement testen”
wieder angezeigt.
GF-Nr. = 5BE darstellen
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 72 Einrichter
7.6.3.4 Option “BE messen”
HINWEIS
Diese Option wird nur dann aktiviert, wenn zuvor eine GF-Nummer eingegeben worden ist.
Abb. 7.6.9
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
–
