7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 88 Einrichter
In diesem Menü haben Sie die Möglichkeit,
–
die Beindimensionen,
–
die Gehäusedimensionen,
–
die "Ball"-Abbildungsparameter,
–
die Beleuchtungsparameter und
–
die Transformationstafel zu verändern.
●
Beindimensionsparameter sind
–
optische Beinlänge in x- und y-Richtung der BE's
–
optische Beinbreite in x- und y-Richtung der BE's
–
Teilung der Beinchen in x- und y-Richtung des Bauelements. Unter Teilung versteht man den Abstand
von Beinchenmitte zur nächsten Beinchenmitte.
–
Anzahl der Beinchen in x- und y-Richtung des Bauelements
HINWEIS
Die Teilung und die Beinchenanzahl können Sie nur am Linienrechner ändern.
●
Gehäusedimensionsparameter sind
–
die Außenabmaße des Bauelements in Millimeter in x- und y-Richtung. Dabei versteht man unter
Außenabmaße die optischen Abmaße des Bauelements einschließlich der Beinchenabmaße.
Im Linienrechner sind die geometrischen Dimensionen von Beinchen und Bauelement in der GF-Datei
gespeichert. Abhängig von der Geometrie des Bauelements und der Ausleuchtung durch die BE-Kamera
können Abbildungsfehler auftreten. Die Abbildung gibt nicht die eigentlichen geometrischen Dimensionen
wieder - das Abbild ist verkleinert. Dies nennt man Abbildungsreduktion. Man spricht dann von optischen
Dimensionen von Beinchen und Bauelement. Für jede Beinchendimension/Gehäuseform ist im Linien-
rechner der Reduktionsfaktor in der GF-Datei eingetragen und kann mit diesem Menü geändert werden.
Zur Lagedefinition des Achsenkreuzes und der Definition von regelmäßigen bzw. unregelmäßigen Bauele-
menten sehen Sie bitte unter Abschnitt 7.3.3 "Kriterien zur Erfassung von Bauelementen" nach.
●
"Ball"-Abbildungsparameter sind
–
innerer, äußerer Radiustyp
–
innerer, äußerer Radius
–
Kontrast
–
Ballmodell
●
Beleuchtungsparameter sind
–
der Kontrast in der Bilddarstellung
–
die Anwahl der oberen oder unteren LED-Zeile zur steilen bzw. flachen Ausleuchtung des Bauele-
ments (Helligkeitsregelung).
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.6 Bauelement testen
Einrichter 7 - 89
●
Parameter der Farbdarstellung (5 Sektionen)
–
10 Parameter “IN”-Werte
–
10 Parameter “OUT”-Werte
Die Parameter sind in der GF-Datei im Linienrechner gespeichert. Bei Anforderung wird die GF-Datei an den
Stationsrechner geschickt. Anschließend wird Sie konvertiert und zum MVS-Rechner transferiert.
Verändern Sie einen Parameter, wird dieser in die GF-Datei eingetragen, die GF-Datei konvertiert und in den
MVS-Rechner geladen.
7.6.4.1 Option “Beindimension”
Mit dieser Option können Sie die optische Beinbreite und -länge verändern. Darüber hinaus läßt sich auch der
Beinkontrast verändern, wenn durch die Abbildungsreduktion die Beinchen nicht zuverlässig erkannt werden.

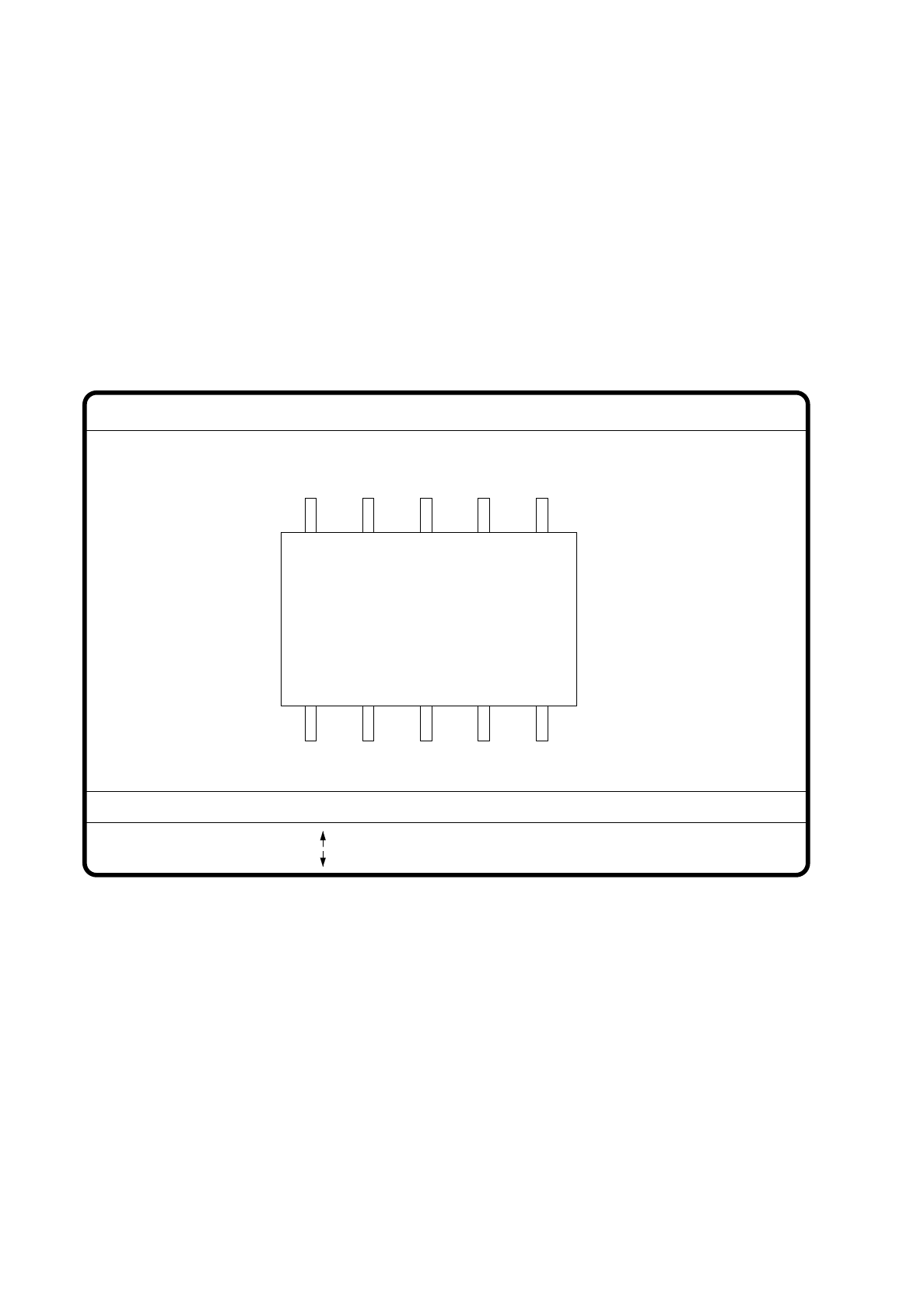

Abb. 7.6.18
●
Mit der Tabulatortaste wählen Sie das Beinmodell.
●
Mit der Leertaste wählen Sie die Beinseite.
●
Mit > und < erhöhen Sie bzw. erniedrigen Sie den Beinkontrast.
●
Mit den Pfeiltasten ändern Sie die Beinchenbreite und -länge. Das Bauelement erscheint in seinen Außen-
konturen und mit den aktualisierten geometrischen Beindaten am Videoschirm.
GF-Nr. = 5
Beindimension
>: Kontrast +
<: Kontrast -
RET: BE prüfen
opt. L.[mm] = ...
opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 90 Einrichter
●
Mit der “RETURN”-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen für das
spezifizierte Bauelement stehen.
●
Mit “ESC” brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt wurden. Sie
kehren zum Menü “GF-Daten ändern” zurück.
7.6.4.2 Option “Gehäusedimension”
Sie haben hier die Möglichkeit, die optische Gehäusebreite- und -länge zu verändern, wenn der Effekt der
Abbildungsreduktion zu stark auftritt. Dieser Effekt tritt vorwiegend bei zylindrischen Bauelementen auf.
Abb. 7.6.19
●
Mit den Pfeiltasten ändern Sie die Länge und Breite des Bauelements. Die aktuellen geometrischen Daten
werden angezeigt.
●
Mit der Leertaste wechseln Sie zwischen den Seiten des Bauelements.
●
Mit “RETURN” lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen spezifiziert sind.
●
Mit “ESC” verlassen Sie die Option.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
