0 Einleitung Betriebsanleitung SIPLACE 80 S/F/G
0.4 Baugruppenübersicht Ausgabe 07/97 ab Softwareversion SR.010.xx
0 - 24

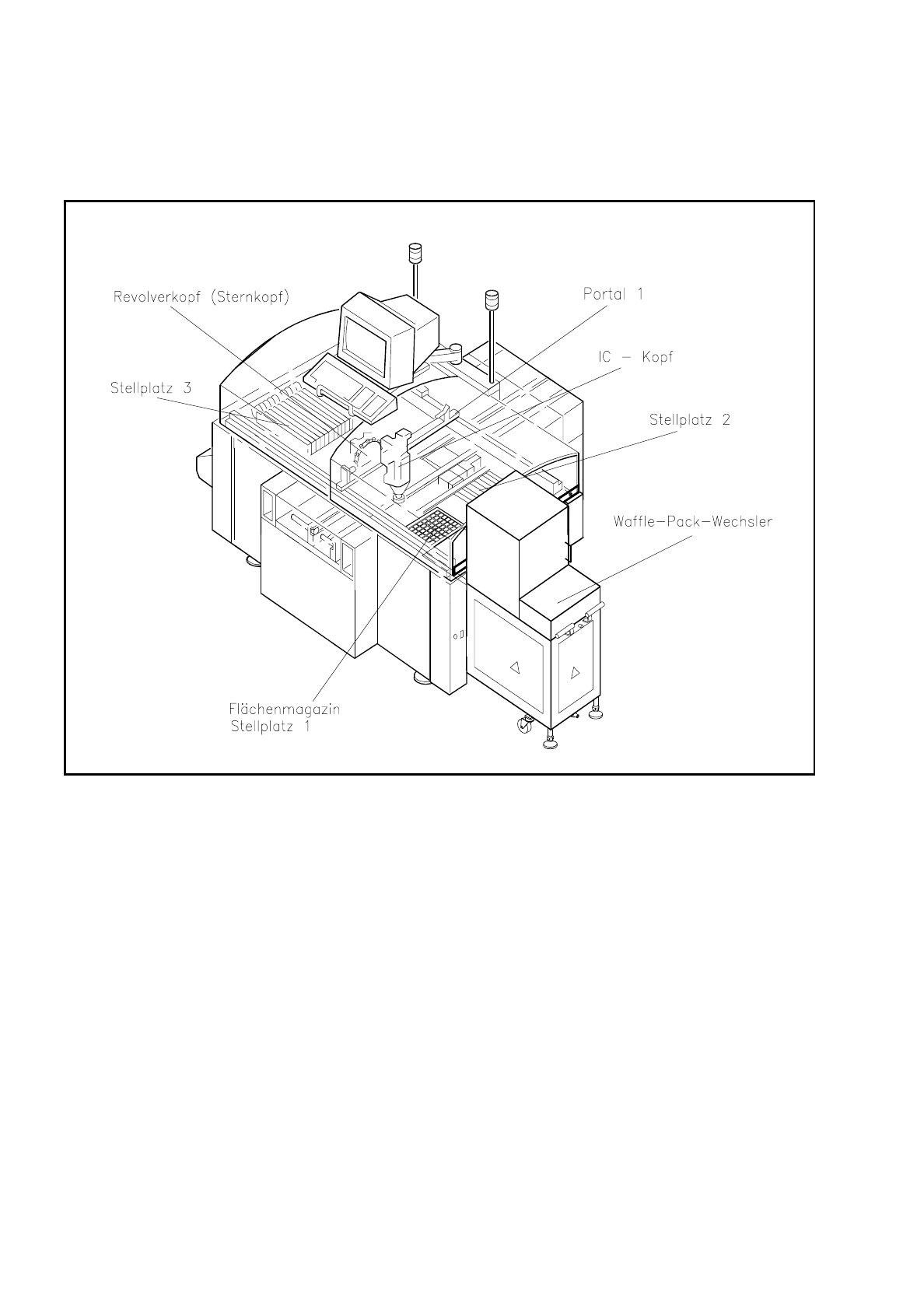

0.4.2 Gesamtansicht SIPLACE 80F mit Waffle-Pack-Wechsler
Abb. 0.4.2 SIPLACE 80F, Gesamtansicht
Betriebsanleitung SIPLACE 80 S/F/G 0 Einleitung
Ausgabe 07/97 ab Softwareversion SR.010.xx 0.4 Baugruppenübersicht
0 - 25
0.4.3 Übersicht Revolverkopf (Stern-Kopf)
Abb. 0.4.3 Revolverkopf, Übersicht
Kamera für optische
Bauelementezentrierung
Optik für Leiterplatten-
Lageerkennung
Kamera für Leiterplatten-
Lageerkennung
Verdrahtungsplatine
kleine Achsen
0 Einleitung Betriebsanleitung SIPLACE 80 S/F/G
0.4 Baugruppenübersicht Ausgabe 07/97 ab Softwareversion SR.010.xx
0 - 26
0.4.4 Übersicht IC-Kopf
Abb. 0.4.4 IC-Kopf, Übersicht
Pipette
BE-Kamerasystem
für den IC-Bestückkopf
Vakuum-
düse
Pinole
