7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G 7.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx 7 - 128 Einric hter GEF AHR ∆ ! ∆ ! ∆ ! Die werk seitige S icherhei ts - Gewäh…
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F)
Einrichter 7 - 127
7.10.3 Sicherheitshinweise
GEFAHR
∆
!
∆
!
∆
!
An den Sicherheitseinrichtungen oder am Koplanaritäts-Lasermodul dürfen keinerlei Änderungen oder Mani-
pulationen vorgenommen werden!
Das Koplanaritäts-Lasermodul entspricht - ohne
Schutzmaßnahmen - der
Laserklasse 3B
(Siehe auch Abb. 7.10.4 "Übersicht über das
Koplanaritäts-Lasermodul")
Dies bedeutet
Gefahr für Auge und Haut!
Aus diesem Grund dürfen die Sicherheits-
einrichtungen
auf keinen Fall
umgangen
werden!
Abb. 7.10.2 Kennzeichnung der Laserklasse 3B
Um das Lasermodul in
Laserklasse 1
für Auge und Haut ungefährlich betreiben zu können, sind folgende
Sicherheitseinrichtungen an der Maschine installiert:
Der Stecker mit der Spannungsversorgung
(Interlockleitung) ist fest mit dem Maschinen-
ständer verbunden. Dadurch kann das Laser-
modul
nur innerhalb der Maschine
betrieben
werden.
Die Interlock-Leitung ist mit den Schaltern für
die Schutzhauben in Reihe geschaltet. Selbst
bei Betätigung des Schlüsselschalters zur
Schutzüberbrückung bleibt diese Schutzfunktion
erhalten. Dadurch kann das Lasermodul
nur in
geschlossener Maschine
betrieben werden!
Abb. 7.10.3 Kennzeichnung der Laserklasse 1
K
Unsichtbare Laserstrahlung
Nicht dem Strahl aussetzen
Laserklasse 3 B
2,4mW max., 750nm; n.IEC 825-1(1993)
Laser Klasse 1
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 128 Einrichter
GEFAHR
∆
!
∆
!
∆
!
Die werkseitige Sicherheits - Gewährleistung erlischt im Falle einer Änderung oder Manipulation!
Außerdem entsteht für den Benutzer die Notwendigkeit, die Richtlinien des Hauptverbandes der Berufsgenos-
senschaften -VBG 93- einzuhalten, d.h.:
- Anmeldung bei der Berufsgenossenschaft
- Bestimmung eines Laserschutzbeauftragten
- Erstellung von Richtlinien bei Benutzung des Moduls
7.10.4 Übersicht
Zur Systemüberwachung sind zwei LEDs am Lasermodul angebracht. LED 1 zur Überwachung der Betriebs-
bereitschaft
(LED an = betriebsbereit, LED aus = nicht betriebsbereit)
und LED 2, ob der Laser aktiv oder
nicht aktiv ist
(LED an = aktiv, LED aus = nicht aktiv)
.

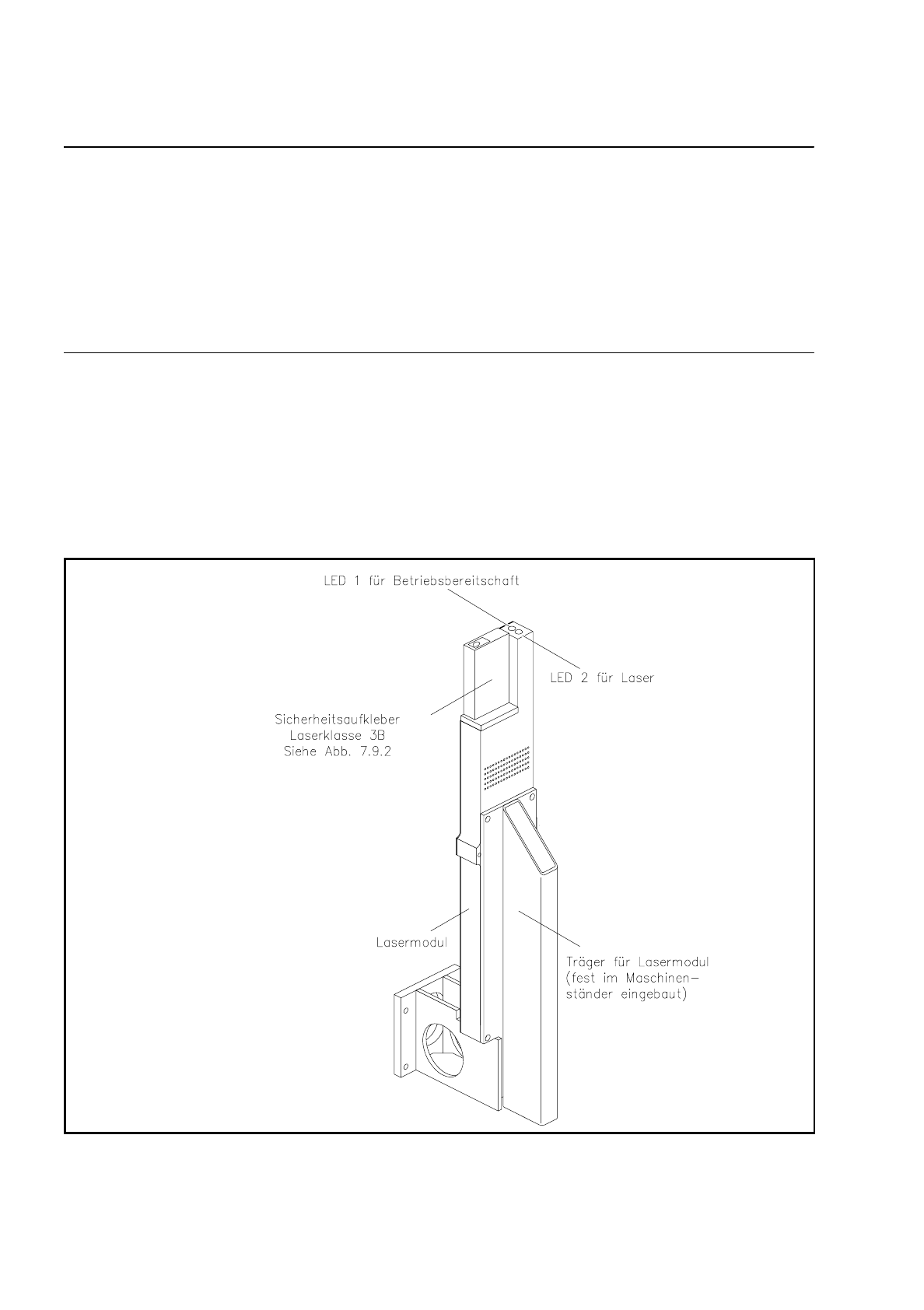

Abb. 7.10.4 Übersicht über das Koplanaritäts-Lasermodul
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F)
Einrichter 7 - 129

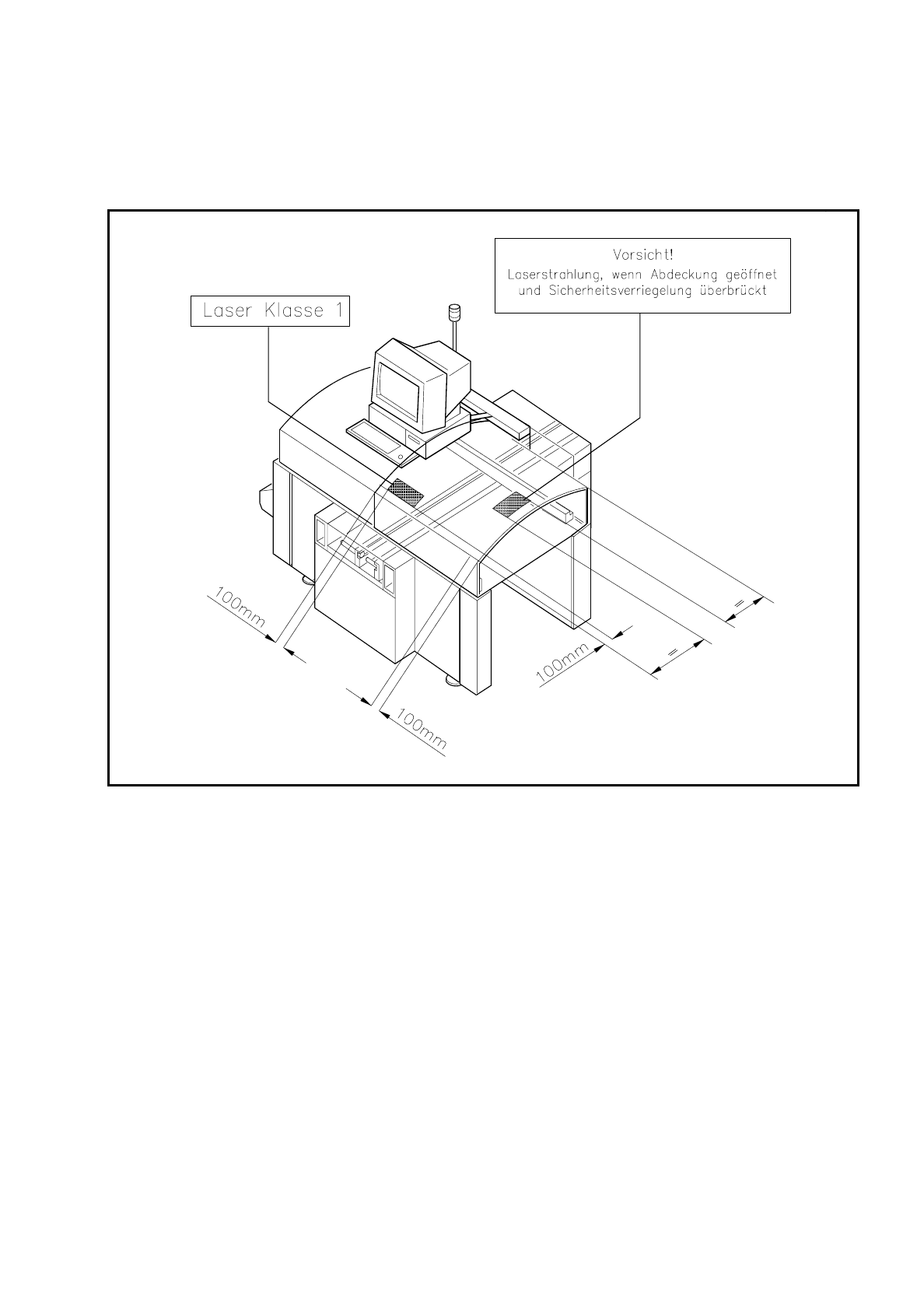

Das nachfolgende Bild zeigt die Lage der Sicherheitshinweise für den Betrieb des Koplanaritäts-Lasermodu-
les an der SIPLACE 80F. Diese Hinweise müssen an den mit Pfeil markierten Stellen, gut sichtbar auf der
Abdeckhaube aufgeklebt sein (siehe Abb. 7.10.5 "Sicherheitshinweise an der SIPLACE 80F").
Abb. 7.10.5 Sicherheitshinweise an der SIPLACE 80F
