Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung Ausgabe 07/97 ab Softwareversion SR.010.xx 8.3 BE-Tische 8 - 11 8.3 BE-Tische 8.3.1 Funktion Die Bes tückaut omaten SI PLACE 8 0S-20/F 4 /F 4 -6 sind mit wec hsel…
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.2 Einbau allgemein Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 10

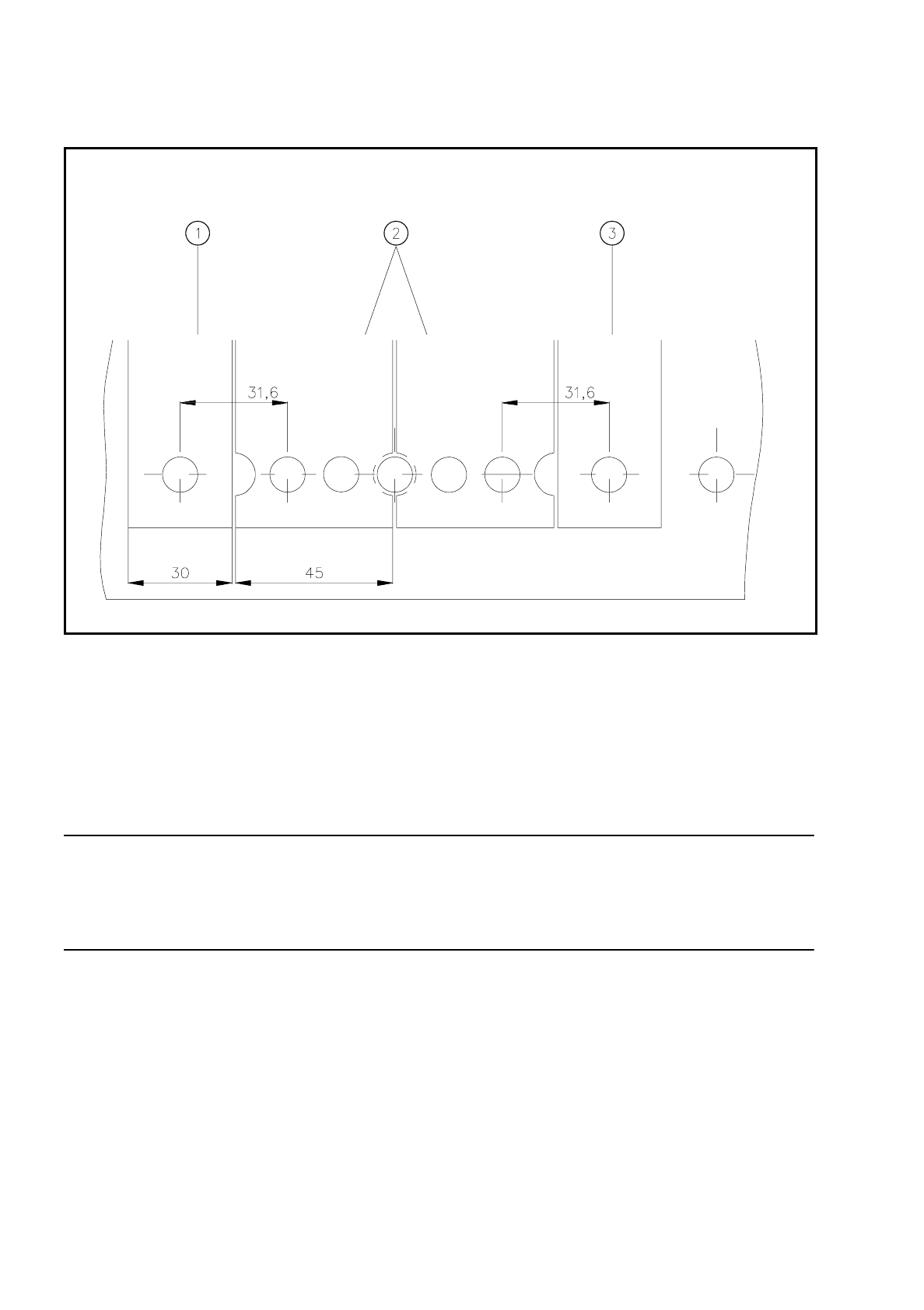

Abb. 8.2.2 Einbau von Modulen der Breite 45 mm
- Legende zu
Abb. 8.2.2
➀
Zuführmodul der Breite 30 mm
➁
Zuführmodule der Breite 45 mm
➂
Zuführmodul der Breite 30 mm
●
Kontrollieren Sie, ob das Modul sicher auf dem Bauelementetisch aufliegt.
●
Schließen Sie den Stecker des Moduls an der Buchse an, die sich unter dem Stellplatz befindet.
HINWEIS
Achten Sie darauf, daß Sie zum Anschluß des Modules unbedingt die zum Stellplatz gehörende Buchse ver-
wenden, da einige Module den Steuerimpuls über diese Buchse bekommen. Es kann sonst möglich sein, daß
der Förderer nicht richtig arbeitet, wenn er nicht an der richtigen Buchse angeschlossen wird.
8.2.1.3 Abschließende Tätigkeiten
●
Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
●
Führen Sie gegebenenfalls eine Nachfüllkontrolle (Abschnitt 5.4) durch.
●
Setzen Sie die Bestückung fort.
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.3 BE-Tische
8 - 11
8.3 BE-Tische
8.3.1 Funktion
Die Bestückautomaten SIPLACE 80S-20/F
4
/F
4
-6 sind mit wechselfähigen BE-Tischen ausgerüstet. Diese BE-
Tische können mit verhältnismäßig geringem Aufwand gewechselt werden.
8.3.2 BE-Tische wechseln
8.3.2.1 Ausbau
WARNUNG
OO
Wenn Sie den BE-Tisch wechseln, halten Sie die unten beschriebene Reihenfolge ein, in der Sie die Stecker
für die Kommunikationseinheit abziehen bzw. wieder anschließen. Anderenfalls kann es zu Störungen am BE-
Tisch kommen.
8.3.2.2 Benötigtes Werkzeug
WARNUNG
OO
Fahren Sie das Portal aus dem Bereich des BE-Tisches über den LP-Transport. Sie beugen so einem Kopf-
crash vor.
GEFAHR
OOO
Drücken Sie den NOT-AUS-Taster.
●
Ziehen Sie den Stecker der Stromversorgung für den BE-Tisch ab
➁
.
●
Ziehen Sie den Kommunikationsstecker ab
➀
.
●
Ziehen Sie, wenn nötig, die Kupplung für die Druckluftversorgung des Bauelementetisches ab
➂
.
●
Schieben Sie den Hubwagen unter den Bauelementetisch (A).
●
Lösen Sie die beiden Innensechskantschrauben zur Befestigung des Bauelementetisches
➄
.
Ab Artikelnummer
Innensechskantschlüssel, Satz
Wechseltischhubwagen 00123141-01
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.3 BE-Tische Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 12
●
Öffnen Sie die Horizontalspanner
➆
.
●
Heben Sie den Bauelementewechseltisch vorsichtig mit dem Hubwagen so weit nach oben, bis sich die
Zentrierbolzen
➇
außerhalb der Bohrungen befinden.
●
Ziehen Sie nun den Bauelementewechseltisch nach außen.
Abb. 8.3.1 Ausbau des Bauelementewechseltisches
4
5
3
1
2
4
5
6
8
7
A
