Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung Ausgabe 07/97 ab Softwareversion SR.010.xx 8.3 BE-Tische 8 - 13 - Legende zu Abb. 8.3.1 8.3. 2.3 E inbau ● Achten S ie auf s aubere Aufla gefläche n von BE-Tisch …
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.3 BE-Tische Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 12
●
Öffnen Sie die Horizontalspanner
➆
.
●
Heben Sie den Bauelementewechseltisch vorsichtig mit dem Hubwagen so weit nach oben, bis sich die
Zentrierbolzen
➇
außerhalb der Bohrungen befinden.
●
Ziehen Sie nun den Bauelementewechseltisch nach außen.

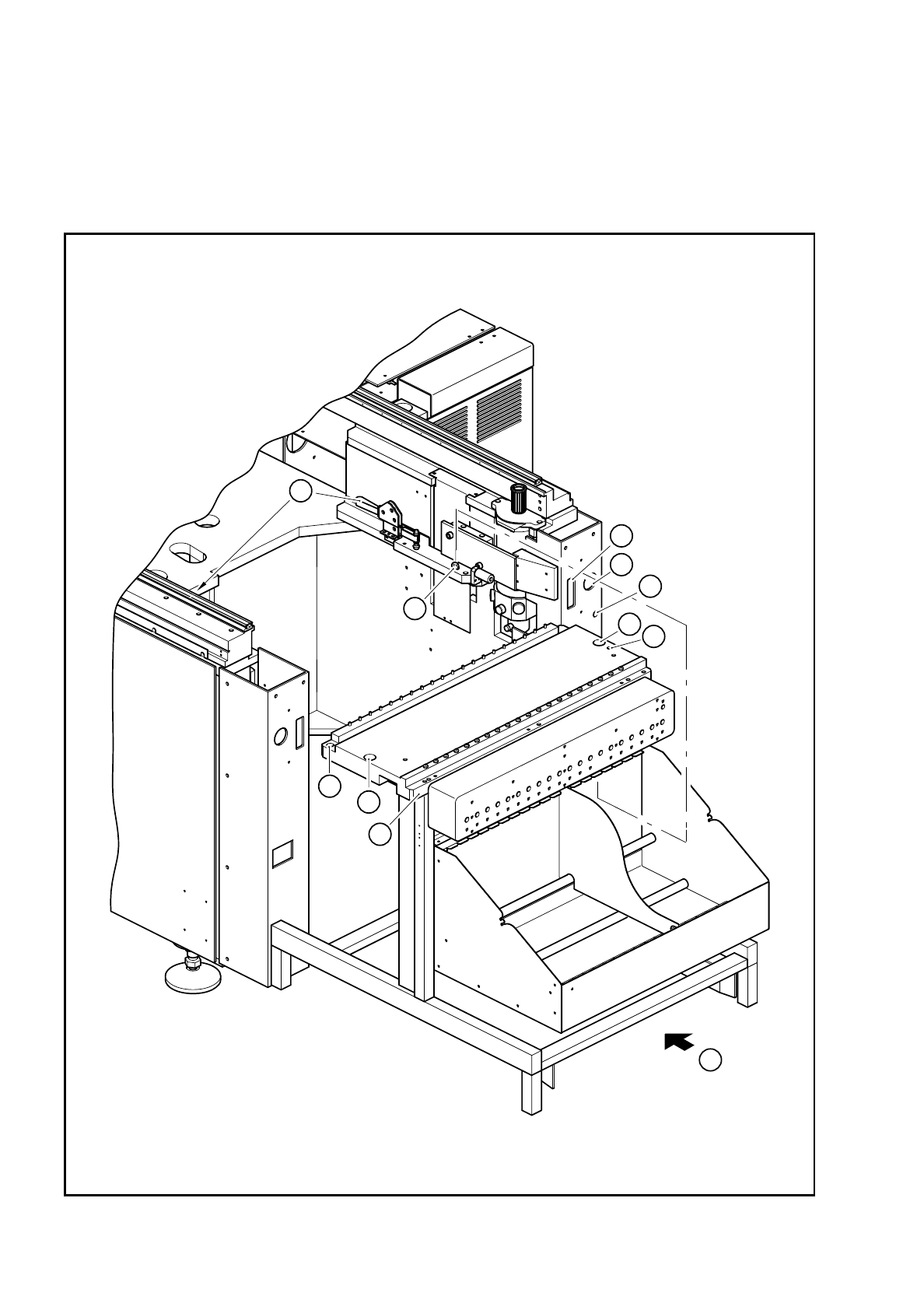

Abb. 8.3.1 Ausbau des Bauelementewechseltisches
4
5
3
1
2
4
5
6
8
7
A
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.3 BE-Tische
8 - 13
- Legende zu Abb. 8.3.1
8.3.2.3 Einbau
●
Achten Sie auf saubere Auflageflächen von BE-Tisch und Maschine (
➈
und
➉
).
●
Nehmen Sie mit dem Hubwagen einen BE-Tisch auf und heben Sie den BE-Tisch soweit an, daß dieser
sich beim Hineinschieben in die Maschine nirgendwo verhaken kann.
●
Schieben Sie den BE-Tisch vorsichtig soweit in die Maschine, daß die Zentrierstiftaufnahmelöcher des BE-
Tisches über den Zentrierbolzen stehen (
➃
und
➇
).
●
Lassen Sie den BE-Tisch vorsichtig ab, bis der BE-Tisch auf der Aufnahme des Maschinenständers auf-
liegt.
●
Schließen Sie die Spannhebel (
➆
).
●
Stecken Sie zunächst den flachen Stecker für die Kommunikationssignale an.
●
Setzen Sie die beiden Innensechskantschrauben ein und ziehen Sie diese fest
➄
.
●
Stecken Sie den runden Stecker für die Stromversorgung an.
●
Schließen Sie die Schutzhauben.
●
Entriegeln Sie den NOT-AUS-Taster.
➀
Anschluß für die Kommunikationsschnittstelle
➁
Anschluß für die Stromversorgung des Bauelementewechseltisches
➂
Druckluftanschluß
➃
Bohrungen für die Zentrierbolzen
➄
Innensechskantschrauben für die Befestigung des Bauelementewechseltisches
➅
Stellfläche des BE-Wechseltisches
➆
Horizontalspanner
➇
Zentrierbolzen
➈
Auflageflächen des BE-Tisches
➉
Auflageflächen der Maschinen
A Wechseltischhubwagen einschieben
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.3 BE-Tische Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 14
