8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80 8.4 Leergurtschneideeinrichtung an den S IPLACE 80S-15/F3 Automaten Ausgabe 07/97 ab Softwareversion SR.010.xx 8 - 16 8.4.2 Einlegen d es Gurtes in die Schneid ei…
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.4 Leergurtschneideeinrichtung an den SIPLACE 80S-15/F3 Automaten
8 - 15
8.4 Leergurtschneideeinrichtung an den SIPLACE
80S-15/F3 Automaten
8.4.1 Allgemeines
Der Bestückautomat SIPLACE 80S-15/F3 ist an den Einbauplätzen der beiden BE-Tische mit einer Leergurt-
schneideeinrichtung ausgerüstet. Die Leergurtschneideeinrichtung dient zum Zerschneiden des Gurtabfalls.
Die Schnittstücke des Gurtes fallen in den Abfallbehälter, unterhalb des BE-Tisches.
●
Entleeren Sie täglich diesen Abfallbehälter.

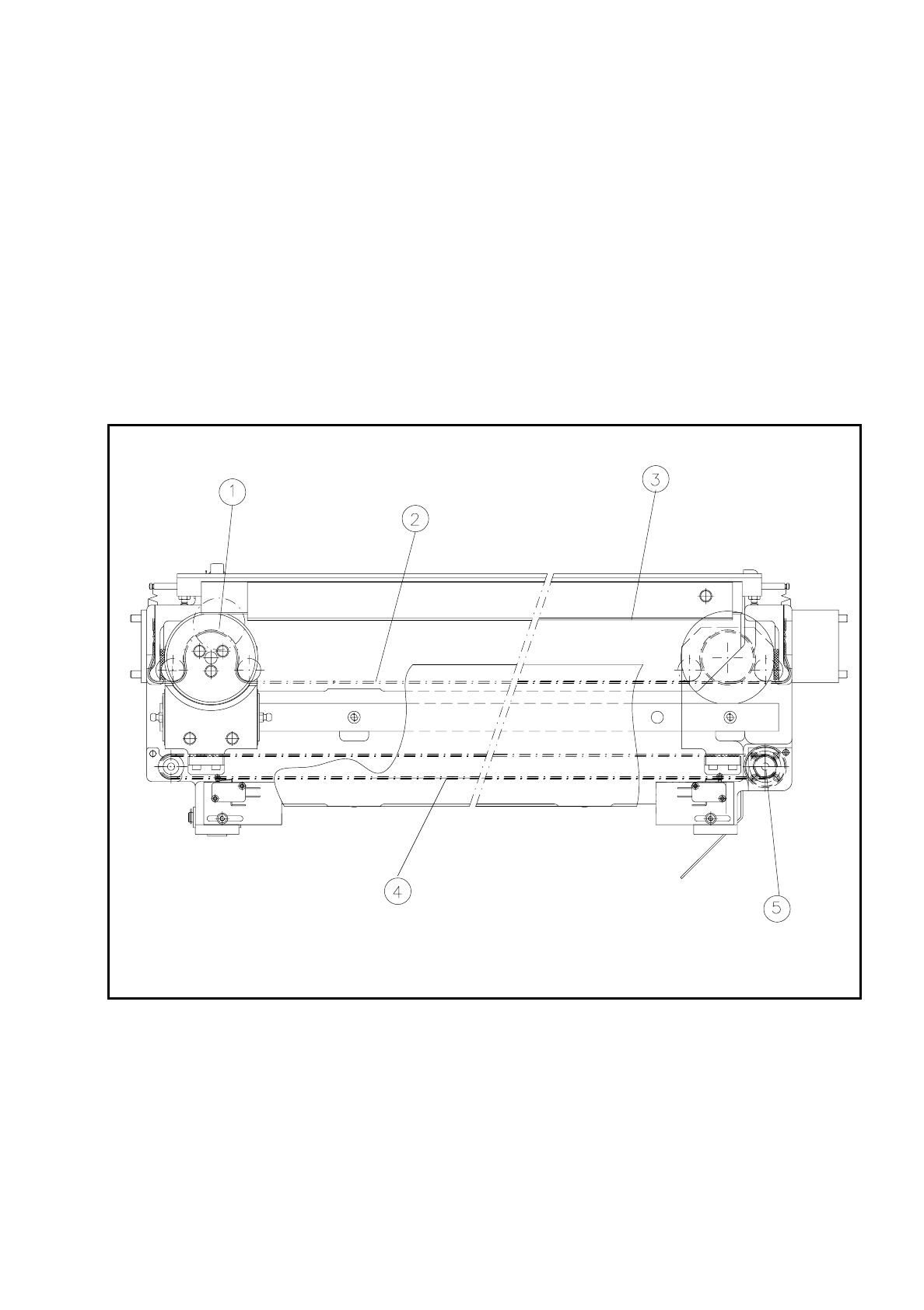

Abb. 8.4.1 Leergurtschneideeinrichtung
- Legende zu
Abb. 8.4.1
➀
Schneidrad
➁
Zahnriemen für Schneidrad
➂
Schneidkante
➃
Antriebszahnriemen
➄
Antriebsmotor
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.4 Leergurtschneideeinrichtung an den SIPLACE 80S-15/F3 Automaten Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 16
8.4.2 Einlegen des Gurtes in die Schneideinrichtung
HINWEIS
Verwenden Sie an den SIPLACE 80S-15/F3 Bestückautomaten nur die für diesen Automaten vorgesehenen
Gurtzuführmodule. Vor den Zuführmodulen befindet sich der Leergurtleitkanal, in dem die Leergurte abge-
führt werden.
●
Legen Sie den Gurt, wie im entsprechenden Abschnitt beschrieben, in den Förderer ein.
●
Führen Sie den Leergurt, wie in Abb. 8.4.2 dargestellt, in den Leergurtleitkanal der Schneideinrichtung ein.
Abb. 8.4.2 Gurteinführung in die Schneideinrichtung
- Legende zu
Abb. 8.4.2
➀
Leergurtleitkanal
➁
Leergurt
➂
Gurtzuführmodul
➃
Zur Schneideinrichtung
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.5 Gurtcontainer (neue Gruppe)
8 - 17
8.5 Gurtcontainer (neue Gruppe)
8.5.1 Allgemeines
Es können Spulen mit einem Spulendurchmesser von 15" verwendet werden.
8.5.2 Übersicht
Abb. 8.5.1 Gurtcontainer - Draufsicht
- Legende zu Abb. 8.5.1
➀
Steckachsen sind den Gurtmodulen zugeordnet
–
Teilungsabstand für Zwischenbleche halbiert (15,8 mm)
–
Spulendurchmesser bis max. 15" verarbeitbar
–
15"-Spulen nur im oberen Schlitz oder Auflage auf den Stangen
–
Trennwände sind rückwärts kompatibel
