8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.4 Leergurtschneideeinrichtung an den SIPLACE 80S-15/F3 Automaten Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 16
8.4.2 Einlegen des Gurtes in die Schneideinrichtung
HINWEIS
Verwenden Sie an den SIPLACE 80S-15/F3 Bestückautomaten nur die für diesen Automaten vorgesehenen
Gurtzuführmodule. Vor den Zuführmodulen befindet sich der Leergurtleitkanal, in dem die Leergurte abge-
führt werden.
●
Legen Sie den Gurt, wie im entsprechenden Abschnitt beschrieben, in den Förderer ein.
●
Führen Sie den Leergurt, wie in Abb. 8.4.2 dargestellt, in den Leergurtleitkanal der Schneideinrichtung ein.

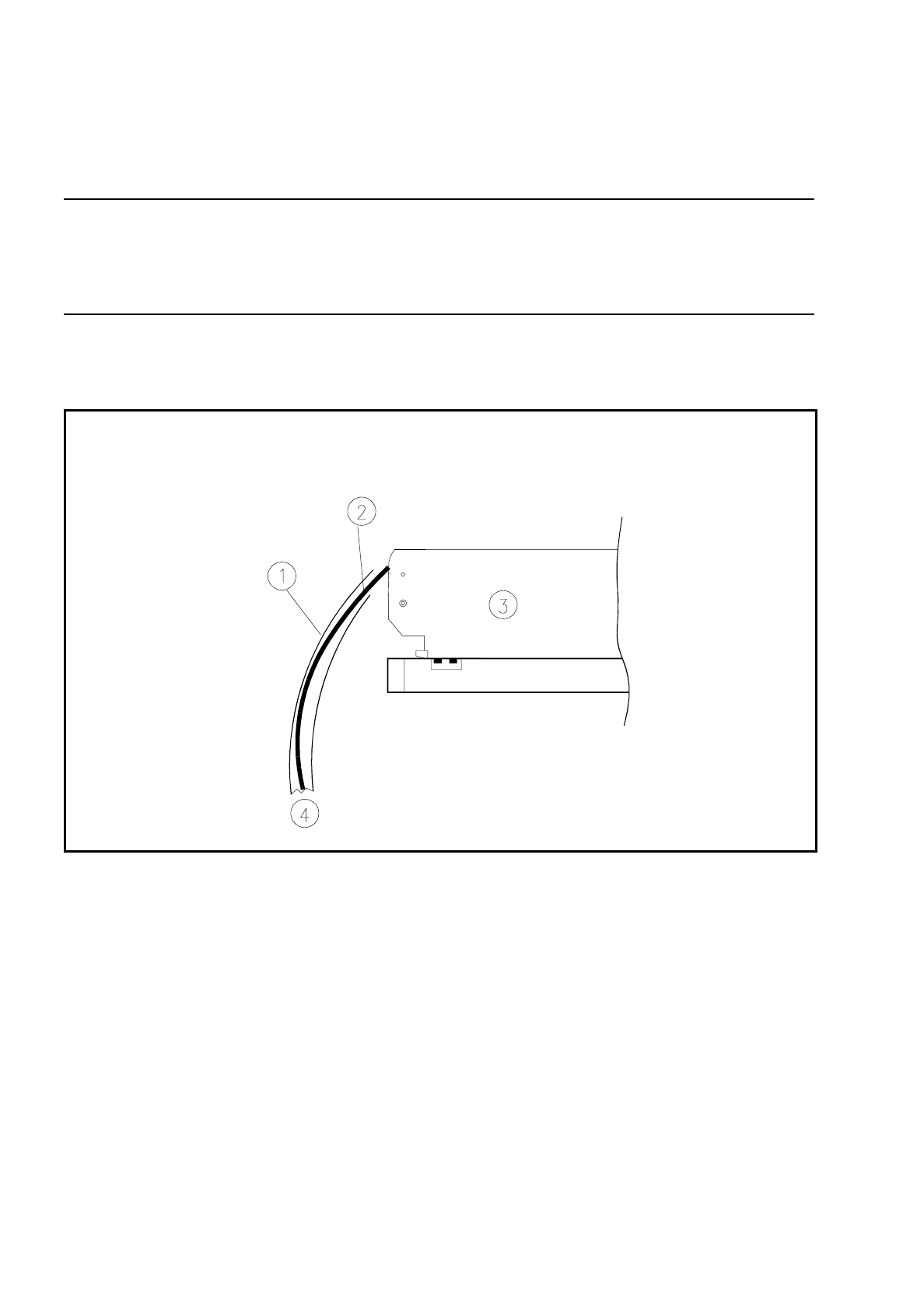

Abb. 8.4.2 Gurteinführung in die Schneideinrichtung
- Legende zu
Abb. 8.4.2
➀
Leergurtleitkanal
➁
Leergurt
➂
Gurtzuführmodul
➃
Zur Schneideinrichtung
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.5 Gurtcontainer (neue Gruppe)
8 - 17
8.5 Gurtcontainer (neue Gruppe)
8.5.1 Allgemeines
Es können Spulen mit einem Spulendurchmesser von 15" verwendet werden.
8.5.2 Übersicht

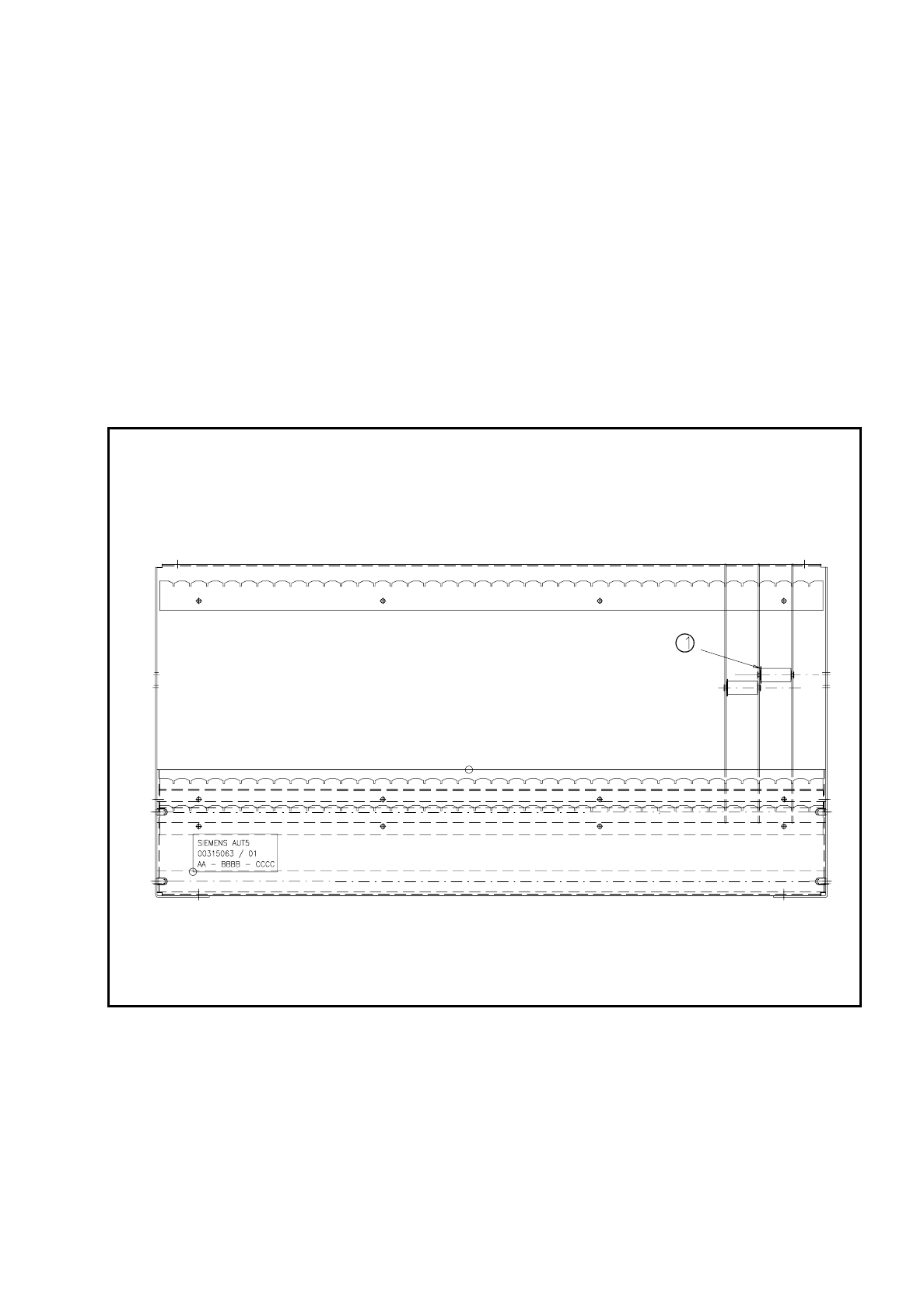

Abb. 8.5.1 Gurtcontainer - Draufsicht
- Legende zu Abb. 8.5.1
➀
Steckachsen sind den Gurtmodulen zugeordnet
–
Teilungsabstand für Zwischenbleche halbiert (15,8 mm)
–
Spulendurchmesser bis max. 15" verarbeitbar
–
15"-Spulen nur im oberen Schlitz oder Auflage auf den Stangen
–
Trennwände sind rückwärts kompatibel
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.5 Gurtcontainer (neue Gruppe) Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 18
HINWEIS
Bei großen Gurtmodulen (> 5") müssen die Steckachsen verwendet werden, um die Betriebssicherheit der
Förderer zu Gewährleisten.

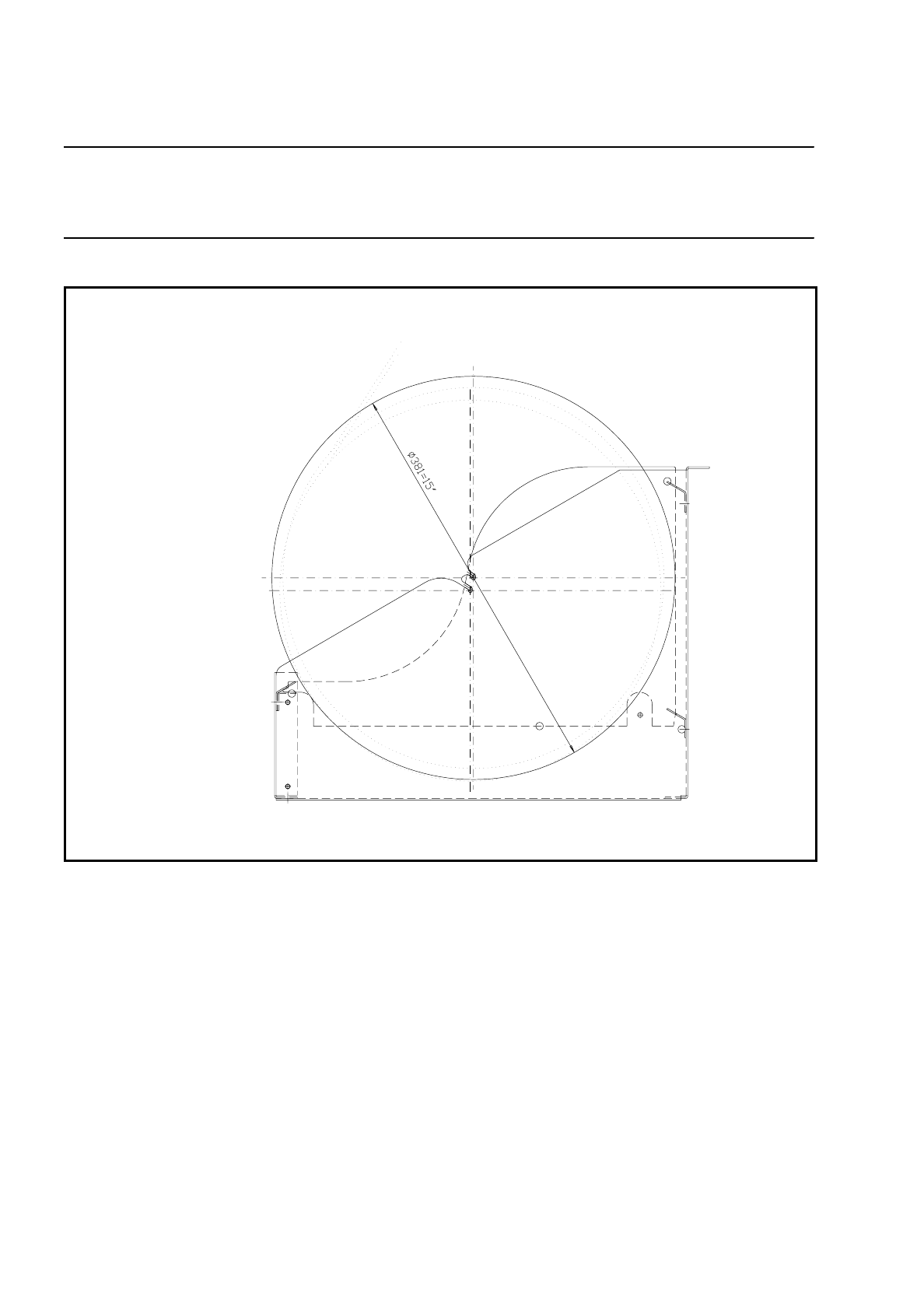

Abb. 8.5.2 Gurtcontainer - Seitenansicht (mit Gurt)
