8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.6 Wafflepack-Wechsler Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 22

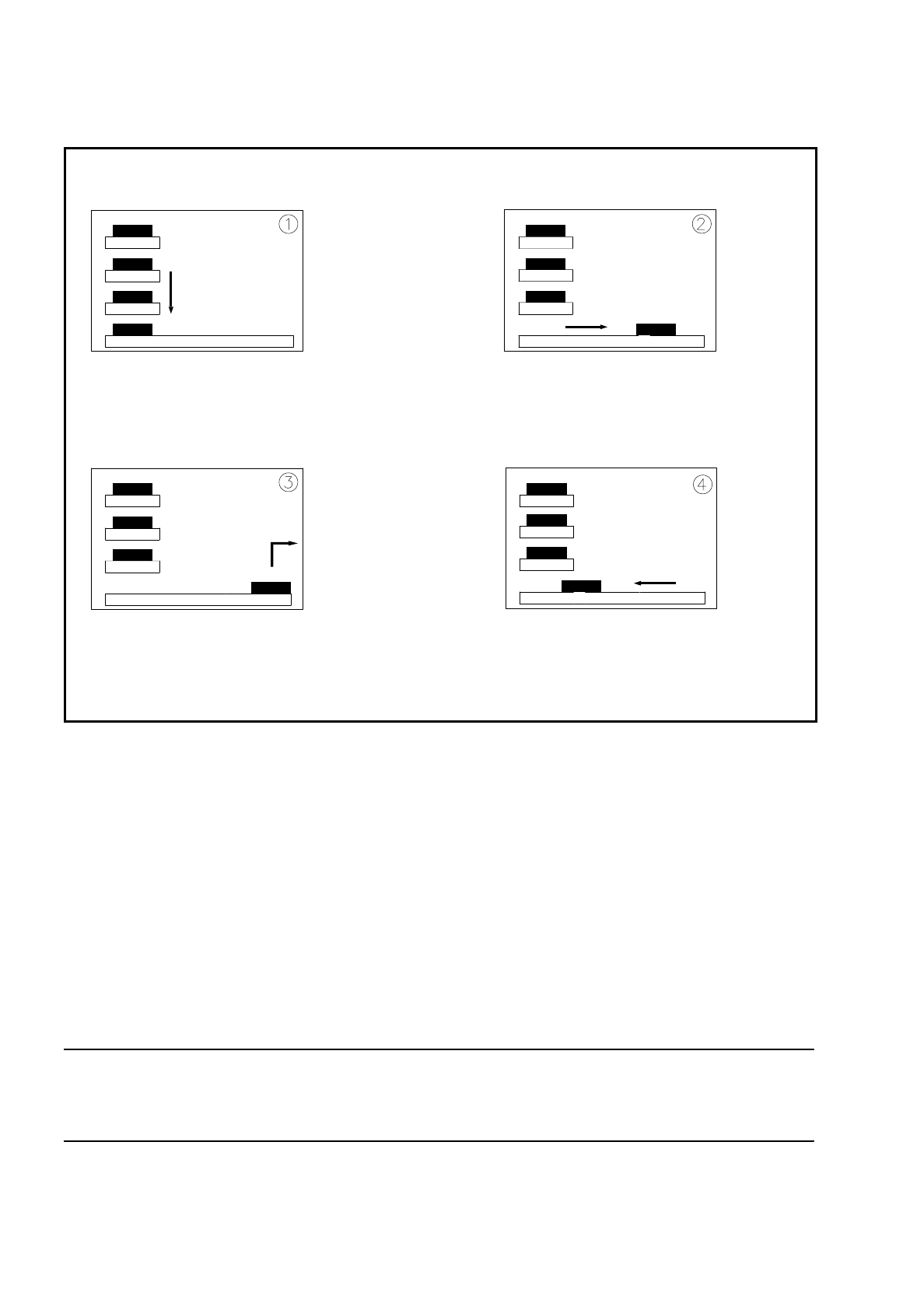

Abb. 8.6.3 Funktionsablauf
- Legende zu
Abb. 8.6.3
➀
Die ausgewählte Ebene des Magazinspeichers wird auf Zuführebene (horizontal) positioniert.
➁
Der Magazinträger wird in den Zuführbereich des Bestückkopfes gefördert.
➂
Die Bauelemente werden entnommen.
➃
Der Magazinträger wird wieder eingespeichert.
–
Der Lift im Magazinspeicher positioniert aus der ausgewählten Ebene den Magazinträger auf die horizon-
tale Zuführachse.
–
Der Magazinträger mit dem Flächenmagazin, wird in den Zugriffsbereich des Bestückkopfes gebracht.
–
Nachdem die benötigten Bauelemente vom Bestückkopf entnommen wurden, erfolgt der weitere Ablauf in
umgekehrter Reihenfolge.
HINWEIS
Wird der Bestückablauf abgebrochen und der Wafflepack-Wechsler dabei abgeschaltet, bleibt die Rüstung
und der aktuelle Füllstand gespeichert.
–
Wird der Bestückablauf mit der zuvor abgebrochenen Rüstung gestartet, kann der Bestückautomat das
nächste Bauteil wieder da abholen, wo er als letztes abgeholt hat.
–
Die Lage der Magazinträger im Flächenmagazinspeicher und deren Bestückung mit Bauelementen wird in
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.6 Wafflepack-Wechsler
8 - 23
der Rüstung eingetragen. Der Wafflepack-Wechsler wird als Stellplatz 1 definiert. Siehe dazu die Betriebs-
anleitung Linienrechner UNIX, Stationseditor.
8.6.4 Einlegen der Magazinträger
Die Magazinträger werden im Magazinspeicher gegen falsche Lage überwacht.

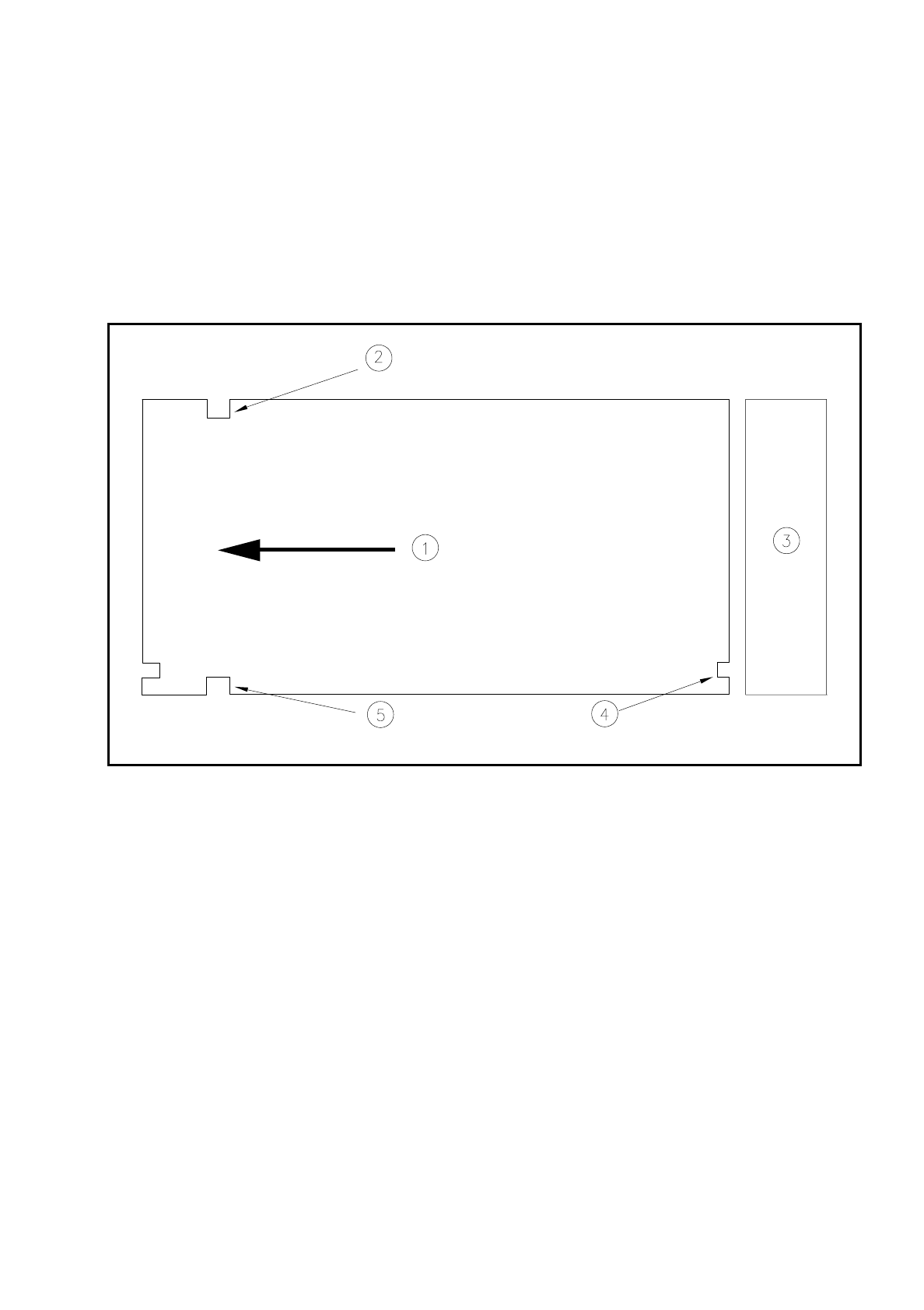

Abb. 8.6.4 Lage der Magazinträger - Draufsicht
- Legende zu
Abb. 8.6.4
➀
Transportrichtung
➁
Mitnehmernut
➂
Magazinspeicher
➃
Kontrollnut
➄
Mitnehmernut
Dabei ist zu beachten, daß die Mitnehmernuten der Magazinträger, in Transportrichtung nach vorne eingelegt
werden (siehe Abb. 8.6.4).
Die Kontrollnuten der einzelnen Magazinträger müssen übereinander liegen und zum Magazinspeicher zei-
gen.
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.6 Wafflepack-Wechsler Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 24
8.6.5 Anzeige und Bedienelemente
Am Wafflepack-Wechsler befinden sich ein NOT-AUS-Schalter und ein Schalter zum Umschalten der
Geschwindigkeit. Beide Bedienelemente befinden sich im Maschinenständer an der hinteren Seite des
Wafflepack-Wechslers.
●
Taste - langsam
Für Flächenmagazine mit kleinen Bauteilen, die bei schnellem Verfahren des Flächenmagazins aus ihren
Taschen fallen könnten, besteht die Möglichkeit die Geschwindigkeit für die Flächenmagazine zu reduzie-
ren.
Betätigen Sie die Taste - langsam.
Alle Flächenmagazine werden mit langsamer Geschwindigkeit verfahren.
●
Schalter - NOT-AUS
Betätigen Sie den Schalter - NOT- AUS. Die Stromversorgung wird abgeschaltet und die gesamte Anlage
wird gestoppt.
8.6.6 Sicherheitseinrichtungen
●
Schalter - NOT-AUS.
Die gesamte Anlage mit z.B SIPLACE 80F und Wafflepack-Wechsler wird sofort gestoppt.
Es besteht nun die Möglichkeit die Bestückung fortzusetzen oder abzubrechen. Achten Sie dabei auf evt.
unvollständig bestückte Leiterplatten.
●
Schutztüre
Beim Öffnen der Schutztüre wird der Wafflepack-Wechsler spannungslos geschaltet und der Funktionsab-
lauf des Wafflepack-Wechslers gestoppt. Beim Schließen der Schutztüre führt der Wafflepack-Wechsler
seinen Funktionsablauf fort.
VORSICHT
O
Die Schutztüre des Wafflepack-Wechslers soll, während ein Bauteil vom WPW abgeholt wird, nicht geöffnet
werden.
