8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80 8.6 Wafflepack-Wechsler Ausgabe 07/97 ab Softwarevers ion SR.010.xx 8 - 26 8.6.9 Einbau des Wafflepackwechslers ● Bevo r Sie den W PW in die Mas chine fah ren, zi…
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.6 Wafflepack-Wechsler
8 - 25
8.6.7 Nachfüllen des Wafflepack-Wechslers
HINWEIS
Die Magazinträger mit der Artikel Nr. 00132110-04 (alt) und der Artikel Nr. 00116431-xx (neu) können beide
eingesetzt werden. Diese Magazine können jedoch nicht im Mischbetrieb gerüstet werden, d.h. es können
immer nur Magazine des gleichen Typs gerüstet werden.
–
Der Wafflepack-Wechsler kann ohne Maschinenstop nachgefüllt werden.
–
Das Anfahren und Beenden der Nachfüllposition des Wafflepack-Wechslers ist während des Bestückens
möglich. Siehe dazu auch die Abschnitte 5.4.6.5 und 5.4.6.6 dieser Betriebsanleitung.
–
Im Menü "Bauteilfördersysteme" sind im Untermenü „Wafflepack-Wechsler“ die Funktionen, die Sie mit
dem Wafflepack-Wechsler durchführen können, beschrieben.
–
Ist ein Wafflepack-Wechsler physikalisch vorhanden und mit dem entsprechenden Stellplatz verkabelt, ist
das Anfahren und Beenden in den Einzelfunktionen auch ohne zugehörige Rüstung möglich. Die Füll-
standseingabe ist nicht möglich.
–
Wird während des Bestückens mit unterschiedlicher Rüstung nachgefüllt, dann müssen die Füllstände
nachträglich (nach Senden der zugehörigen Rüstung) der Station bekannt gegeben werden.
–
Die Überprüfung der Magazinträger -Belegung bei Beenden der Nachfüllposition wird mit der aktuellen,
auf der Station vorhandenen Rüstung durchgeführt. Wird bereits für eine folgende Rüstung nachgefüllt,
kann die ausgegebene Anforderung an die Magazinträger Belegung mit der zukünftigen Rüstung nicht
übereinstimmen.
8.6.8 Systemverhalten in Fehlersituationen
–
Wird während eines Abhol- oder Magazinträger -Wechselvorganges die Nachfüllposition angewählt, so
wird die Anforderung mit der Meldung "WPW gerade in Bearbeitung" negativ quittiert. Nach Beendigung
des Abholvorganges muß erneut der Menüpunkt "Nachfüllposition anfahren" angewählt werden.
–
Erfolgt vom Bestückkopf ein Zugriff auf den Wafflepack-Wechsler während dieser in der Nachfüllposition
ist, wartet der Bestückablauf nach Ausgabe der Zustandsmeldung "Warten auf Beenden der Nachfüllposi-
tion des WPW`s" auf die Beendigung des Nachfüllens des Wafflepack-Wechslers durch den Bediener.
–
Wählt der Bediener eine WPW-Funktion außer "Nachfüllpos. beenden" an, obwohl sich dieser in der Nach-
füllposition befindet, wird die Anforderung mit der Meldung "WPW in Nachfüllposition" abgelehnt. Analog
dazu bei "Nachfüllpos. beenden", obwohl er nicht in Nachfüllposition ist.
–
Wird eine WPW-Funktion bei einem Stellplatz angewählt, auf dem kein WPW steht, wird dies nach einem
Timeout von 10s mit der Meldung "Kein WPW auf diesem Stellplatz" abgelehnt.
8 Bauelemente-Bereitstellung Betriebsanleitung SIPLACE 80
8.6 Wafflepack-Wechsler Ausgabe 07/97 ab Softwareversion SR.010.xx
8 - 26
8.6.9 Einbau des Wafflepackwechslers
●
Bevor Sie den WPW in die Maschine fahren, ziehen Sie die Beleuchtung des BE-Vision Moduls ab.
VORSICHT
O
Mit den angebauten Rädern kann der WPW an der Maschine ein und ausgefahren werden. Die Räder eignen
sich jedoch nicht den WPW über längere Strecken zu transportieren. KIPPGEFAHR!
Verwenden Sie zum Transportieren den geeigneten Hubwagen (ab Artikel Nr. 00123141-01).
●
Fahren Sie den WPW vorsichtig in den vorgesehenen Stellplatz der Maschine ein. Die Andockstifte des
WPW müssen über die Andocknuten der SIPLACE stehen.
●
Kontrollieren Sie das Maß (87 +/- 0,5 mm), Unterkante Magazinträger zu Oberkante BE-Tisch (siehe Abb.
8.6.5)

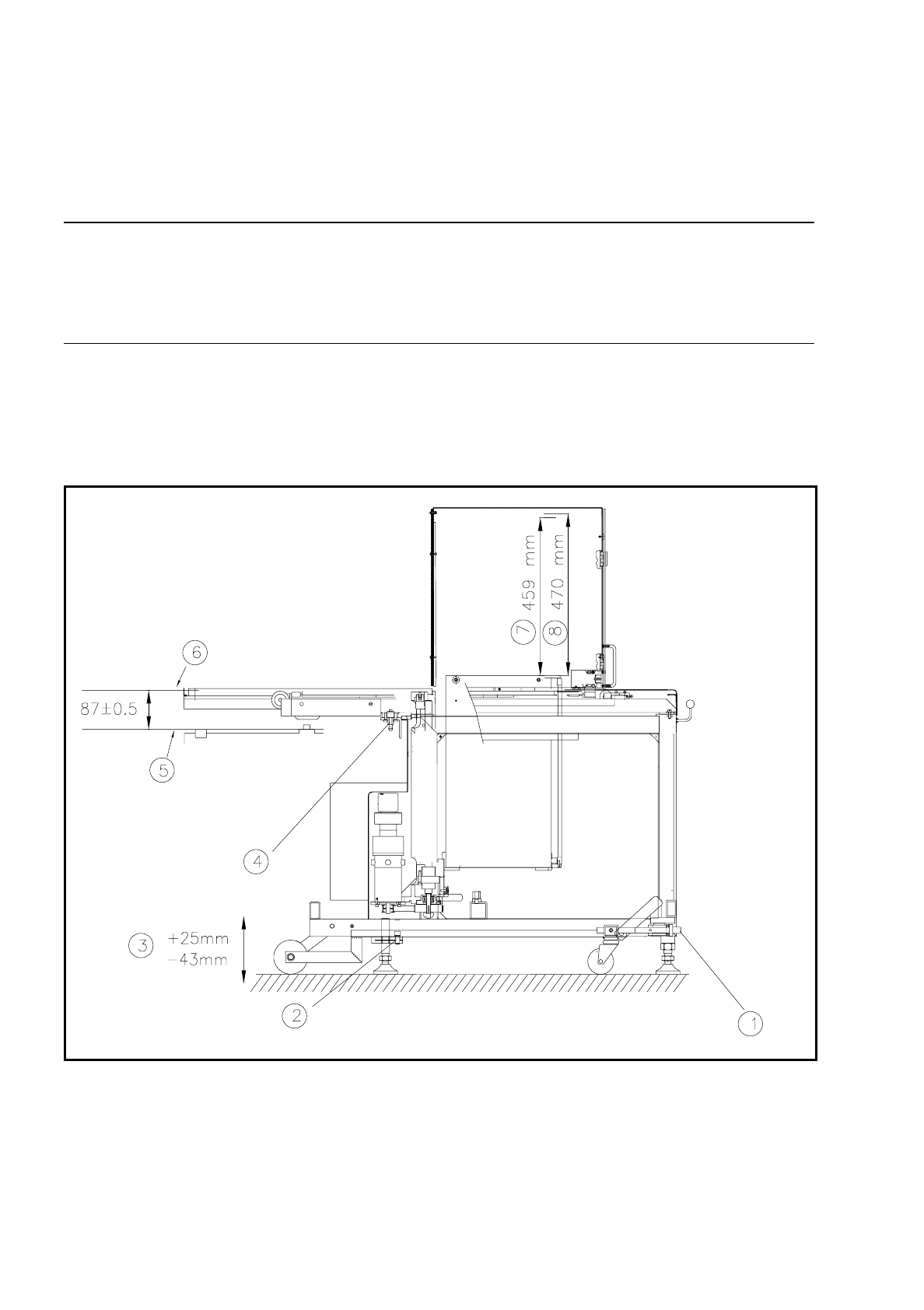

Abb. 8.6.5 WPW einrichten
Betriebsanleitung SIPLACE 80 8 Bauelemente-Bereitstellung
Ausgabe 07/97 ab Softwareversion SR.010.xx 8.6 Wafflepack-Wechsler
8 - 27
- Legende zu
Abb. 8.6.5
➀
Mit Inbusschlüssel AUF/AB
➁
Klemmschraube
➂
Hub
➃
Andockstift
➄
Oberkante BE-Tisch - Magnetleiste
➅
Unterkante Magazinträger
➆
Nennhub (459 mm)
➇
Nachfüllposition (470 mm)
●
Lösen Sie die Klemmschrauben an den Füßen (siehe Abb. 8.6.5) und drehen Sie mit einem 10 mm Kugel-
inbusschlüssel den WPW nach unten, bis der Andockstift einrastet. Der WPW muß dabei mit der am WPW
eingebauten Maschinenwasserwaage ausgerichtet werden.
●
Ziehen Sie die Klemmschrauben fest und kontrollieren Sie nochmals die Maschinenwasserwaage.
●
Stecken Sie die Beleuchtung wieder auf das BE-Vision Modul.
8.6.10 Technische Daten
Wafflepack-Wechsler
Länge ca. 1475 mm
Breite ca. 620 mm
Höhe ca. 1355 mm
Gewicht ca. 240 kg
Magazingröße 238 mm x 338 mm
Hub vertikal 470 mm
Hub horizontal 730 mm
Teilung 17 mm
Speicherinhalt 28 Magazinträger zur Aufnahme von Flächenmagazinen
Magazinträger 260 mm x 360 mm
max. Gewicht Speicher 50 kg
Bodenbelastung
< 25 N/cm
²
Wechselzeit (Magazin/Magazin)
≤
3 sec
Tab. 8.6.1
