8.7 Halterung für Flächenmagazin (Manuelle Trayaufnahme) Ausgabe 07/97 ab Softwareversion SR.010.xx

8 - 30

8.7.3 Wechseln des Niederhalters

●

Halten Sie den Niederhalter (

in Abb. 8.7.1) fest. Drücken Sie das Druckstück (

in Abb. 8.7.1) nach

unten und entfernen Sie den Niederhalter, indem Sie ihn seitlich herausdrücken.

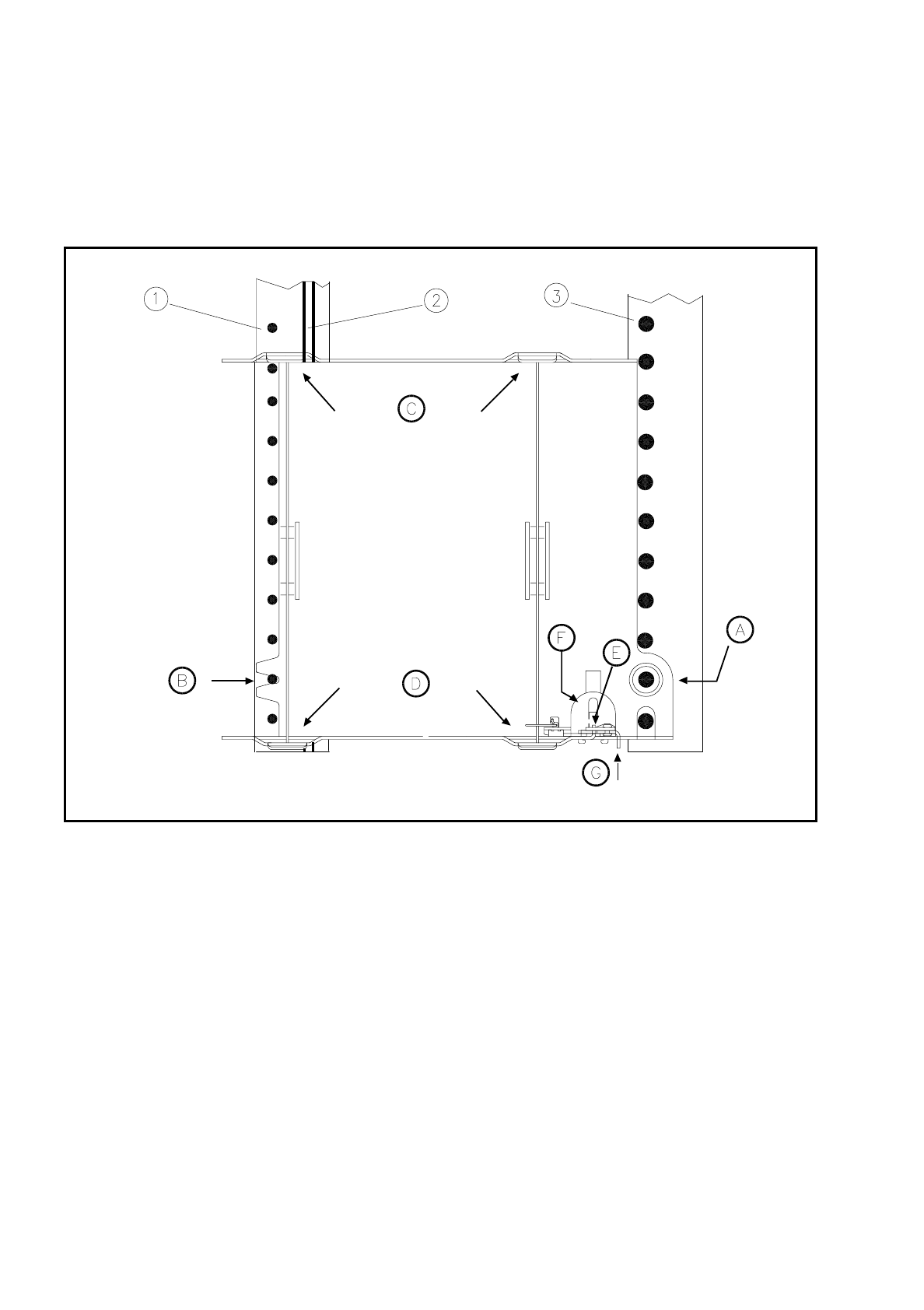

Abb. 8.7.1 Ein/Ausbau

- Legende zu

Abb. 8.7.1

➀

Zentrierstifte

➁

Magnetleiste

➂

Kalotten

8.7.4 Dateneingabe

Definieren Sie die Flächenmagazine wie in der Betriebsanleitung SIPLACE Linienrechner UNIX

beschrieben ist.

❒
