9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.1 Übersicht Ausgab e 07/97 ab Softwareversion SR.010.xx 9 - 4 9.1.2 Bestückautomat SIP LACE 80F Abb. 9.1.2 SIPLACE 80F: Zu wartende Baugruppen Legende zu Abb. 9.1.2 1…
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.1 Übersicht
9 - 3
9.1 Übersicht
9.1.1 Bestückautomat SIPLACE 80S
Abb. 9.1.1 SIPLACE 80S zu wartende Baugruppen
Legende zu Abb. 9.1.1
1 Revolverkopf, Portal 1 8 Steuereinschub, Filtermatte
2 Revolverkopf, Portal 2 9 Wechselfähige BE-Tische
3 X-Achsen, Portale 1 und 2 10 Leergurtschneideinrichtungen
4 Y-Achsen, Portale 1 und 2 11 Leiterplattentransport
5 Schutzhauben mit Führungsschienen 12 Abwurfbehälter
6 Drucklufteinheit 13 Barcodeleisten
7 Servoeinschub, Filtermatte 14 Steuereinschub LP-Handling
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.1 Übersicht Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 4
9.1.2 Bestückautomat SIPLACE 80F
Abb. 9.1.2 SIPLACE 80F: Zu wartende Baugruppen
Legende zu Abb. 9.1.2
1 Revolverkopf, Portal 1 10 Leergurtschneideinrichtungen
2 IC-Kopf 11 Leiterplattentransport
3 X-Achse, Portal 1 12 Abwurfbehälter für den Revolverkopf
4 Y-Achse, Portal 1 13 Abwurfbehälter für IC-Kopf, BE-Vision-
5 Schutzhauben mit Führungsleisten Kamera, Koplanaritäts-Lasermodul und
6 Drucklufteinheit Pipettenwechsler
7 Servoeinschub, Filtermatte 14 Steuereinschub LP-Handling
8 Steuereinschub, Filtermatte 15 Barcodeleisten
9 Wechselfähige BE-Tische 16 Wafflepackwechsler
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.1 Übersicht
9 - 5

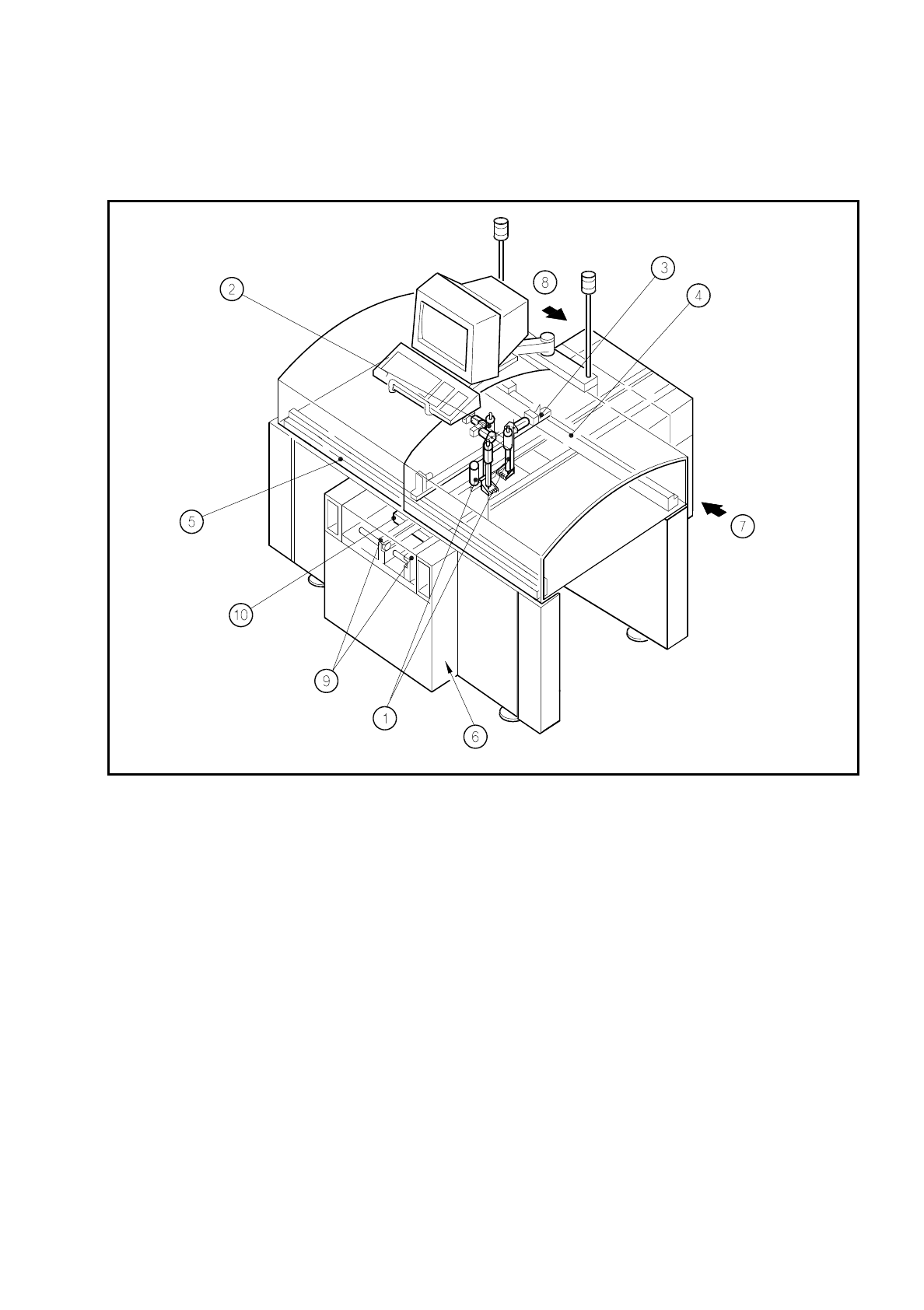

9.1.3 Automat SIPLACE G (Kleberauftragsstation)
Abb. 9.1.3 Übersicht Automat SIPLACE G: Zu wartende Baugruppen
Legende zu Abb. 9.1.3
1
Kleberauftragskopf 1 und 2
2
Kleberauftragskopf 3
3
X-Achse, Portal 1
4
Y-Achse, Portal 1
5
Abdeckhauben mit Führungsleisten
6
Drucklufteinheit
7
Servoeinschub, Luftfiltermatte
8
Steuereinschub, Luftfiltermatte
9
Leiterplattentransport
10
Steuereinschub LP-Handling
