9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.3 Maschinenständer Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 18
9.3.2 LP-Handling
9.3.2.1 Transportbänder reinigen
HINWEIS
Im Transportband-Bereich eingeklemmte Bauelemente können leicht zum Blockieren des Transportbands
oder zur ungleichmäßigen Klemmung der Leiterplatte und damit zur Unterbrechung des Bestückablaufs füh-
ren.
GEFAHR
OOO
Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
●
Öffnen Sie die Schutzhauben!
●
Kontrollieren Sie, daß sich keine Bauelemente im Bereich der Transportbänder der festen und bewegli-
chen Transportseite verklemmt haben, insbesondere zwischen Klemmkamm und Transportband und im
Bereich der Zahnriemenräder der Antriebseinheit.
●
Saugen Sie die Transportbänder mit dem Staubsauger ab und entfernen Sie festgeklemmte Bauelemente
mit einer Pinzette.
9.3.2.2 Breitenverstellung warten
GEFAHR
OOO
Führen Sie keine Reinigungsarbeiten mit Alkohol bei offenem Licht oder Feuer durch!
●
Vorbereitende Arbeiten
●
Wählen Sie: ’Leiterplattentransport’
→
’Transportbandbreite’ und fahren Sie den Leiterplattentransport
durch entsprechende Anwahl maximal auseinander.
GEFAHR
OOO
Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
●
Öffnen Sie die Schutzhauben.
●
Kugelrollspindel und Gleitflächen absaugen
●
Saugen Sie folgende Flächen (siehe Abb. 9.3.1) mit dem Staubsauger gründlich ab:
–
Den Umfang der Kugelrollspindel,
–
die Gleitflächen der beiden Flachführungen,

Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.3 Maschinenständer
9 - 19
–
die Laufflächen an den beiden Führungsschienen und den gesamten Bereich zwischen den
Transportbaugruppen.

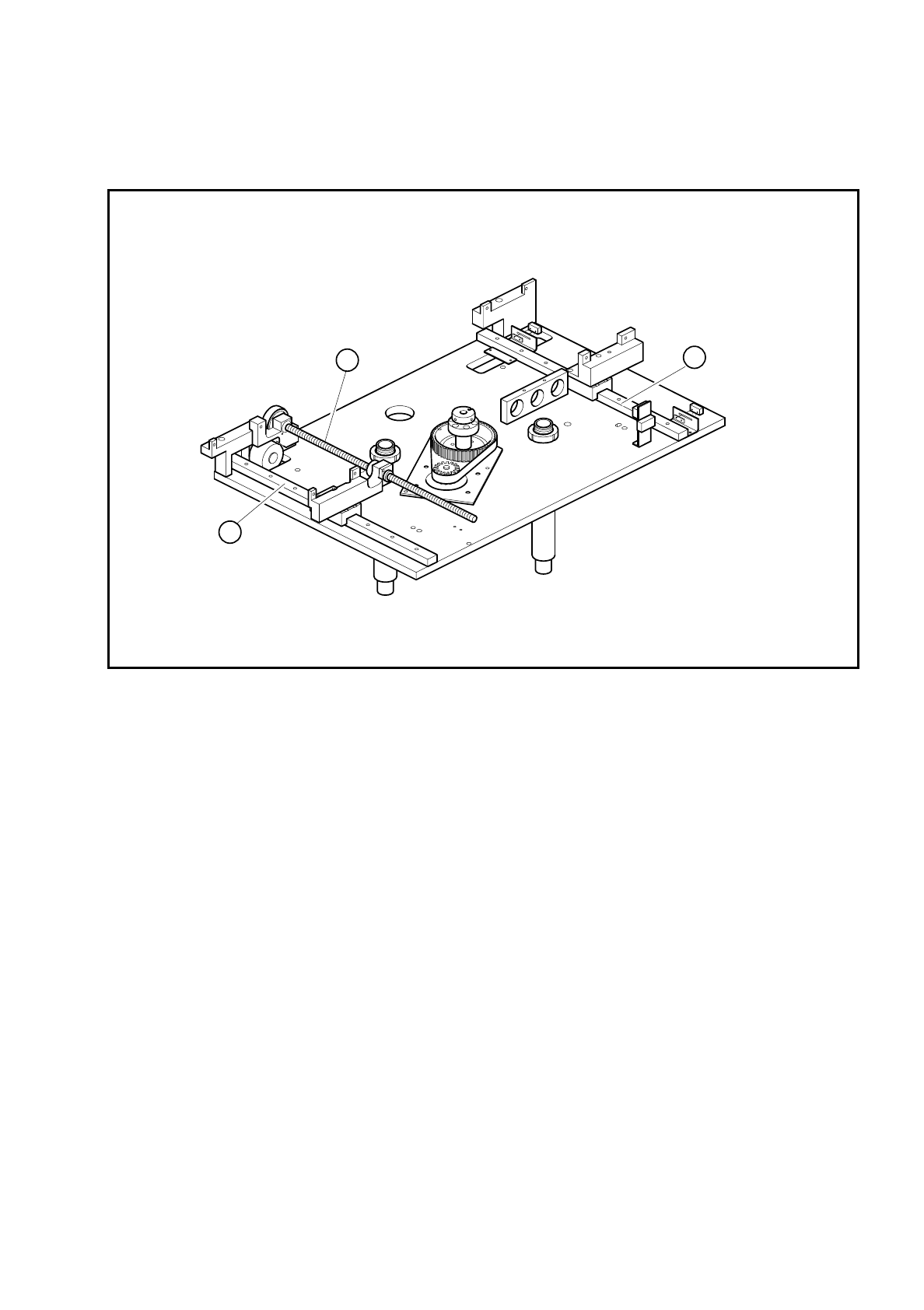

Abb. 9.3.1 Breitenverstellung warten (LP-Transportbaugruppen nicht dargestellt)
Legende zu Abb. 9.3.1
1 Kugelumlaufspindel für Breitenverstellung
2 Flachführungen
●
Kugelrollspindel der Breitenverstellung reinigen und ölen
●
Reinigen Sie die Kugelrollspindel der Breitenverstellung gründlich, indem Sie das mit Alkohol
getränkte Tuch nacheinander durch alle Gewindegänge ziehen.
●
Ggf. verwenden Sie einen mit Alkohol benetzten Pinsel. Die Kugelumlauflager sollen nicht mit Alkohol
in Berührung kommen.
●
Verteilen Sie nach dem Trocknen am Umfang der Kugelumlaufspindel einen gleichmäßigen leichten
Ölfilm aus feinstem Taschenuhrenöl.
●
Flachführungen der Breitenverstellung reinigen und fetten
●
Reiben Sie die Gleitflächen der Flachführungen mit einem mit Alkohol getränkten, flusenfreien Tuch
ab.
●
Fetten Sie diese Gleitflächen gleichmäßig und sparsam mit Staburags N12 Schmierfett. Entfernen Sie
überschüssiges Fett.
1
2
2

9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.3 Maschinenständer Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 20
9.3.2.3 Staubfilter des Steuereinschubs reinigen
●
Steuereinschub ’LP-Handling’ rechte Seite
●
Lösen Sie die vier Kreuzschlitzschrauben, mit denen der Staubfilterrahmen befestigt ist.
●
Reinigen Sie den Staubfilter mit einem Staubsauger.
●
Steuereinschub ’LP-Handling’ linke Seite
●
Ziehen Sie den aufgesteckten Staubfilterrahmen vom Steuereinschub ab.
●
Reinigen Sie den Staubfilter.
9.3.3 Bauelementetische
Für alle Wartungsarbeiten an den Bauelemente-Tischen müssen die Zuführmodule abgebaut werden!
HINWEIS
Die Zuordnung von Bauelement, Spurnummer und Modulart ist für die Bestückung eines Loses festgelegt.
Erfolgt die Wartung des BE-Tischs nicht im Zusammenhang mit einem Fördererwechsel oder der Umrüstung
des Automaten, so muß diese Zuordnung erhalten bleiben. Wenn Ihnen der Datenausdruck zur Zuordnung
von Spur und Zuführmodul (z.B. ’Spur X, 8 mm elektrisch’) nicht vorliegt, notieren Sie diese Zuordnung beim
Ausbau der Module. Lassen Sie außerdem die Gurtrollen mit den BEs im jeweiligen Rollenfach, damit Sie die
Module später wieder richtig einsetzen. Um Verwechslungen der Module zu vermeiden, empfehlen wir Ihnen,
zunächst die komplette Wartungsarbeit eines BE-Tisches inklusive Wiedereinbau der Module durchzuführen,
bevor Sie mit der Wartung des nächsten BE-Tisches beginnen.
9.3.3.1 Zuführmodule ausbauen
GEFAHR
OOO
Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
●
Öffnen Sie die Schutzhauben.
●
Verschieben Sie die Bestückköpfe von Hand so weit in den Bereich des LP-Transports, daß diese beim
Abbau der Zuführmodule vom BE-Tisch nicht beschädigt werden.
Achten Sie beim SIPLACE 80S-15 auf den Mindestabstand der Portale (Anticrash-Schalter) insbesondere
vor Wiedereinschalten des Automaten.
●
Entfernen Sie die Gurte mit den Bauelementen aus dem Zuführmodulen:
Trennen Sie dazu den Gurt möglichst weit vorne ab und ziehen Sie den Gurt in Richtung Modulende her-
aus.
●
Übertragen Sie die Spurnummern gleich beim Ausbau des Moduls mit wasserfestem Folienstift auf das
Modul! Damit erleichtern Sie sich später den Wiedereinbau.
●
Heben Sie die Zuführmodule von den Aufnahmestiften des BE-Tisches ab und stellen Sie sie auf einer
geeigneten, sauberen Fläche außerhalb des Automaten ab.
