9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.3 Maschinenständer Ausgabe 07/97 ab Softwareversion SR.010.xx 9 - 22 9.3. 3.6 Wiedereinbau der Zuführmodule ● Entferne n Sie den Abdecks treifen übe r der Druc kluftv…
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.3 Maschinenständer
9 - 21
9.3.3.2 Bauelementetische absaugen
Entfernen Sie sämtliche Zuführmodule vom Bauelementetisch, wie dies im vorhergehenden Abschnitt
beschrieben ist.
●
Saugen Sie die gesamte Oberfläche des BE-Tisches mit dem Staubsauger gründlich ab.
9.3.3.3 Zuführmodule absaugen, lose Bauelemente absaugen
●
Entfernen Sie die Gurte und saugen Sie die Oberfläche der Module, insbesondere auch den Bereich der
Gurtführung mit dem Staubsauger gründlich ab.
9.3.3.4 Auflagefläche für die Zuführmodule leicht ölen
Führen Sie diese Arbeit bei jedem Wechsel eines Zuführmoduls aus.
●
Tragen Sie eine geringe Menge Korrosionsschutzmittel WD40 auf ein sauberes Tuch auf und reiben Sie
damit die Modulauflagefläche auf dem Bauelementetisch ab. Entfernen Sie überschüssiges WD40 und
setzen Sie das Modul in die Spur ein.
9.3.3.5 Magnetleisten und Auflageflächen der Förderer pflegen
GEFAHR
OOO
!
Führen Sie keine Reinigungsarbeiten mit Alkohol bei offenem Licht oder Feuer durch!
Magnetleisten pflegen
●
Die Zuführmodule sind vom BE-Tisch abgebaut (siehe Abschnitt 9.3.3.1).
HINWEIS
Die Druckluftverteilerleiste im BE-Tisch dient zum Anschluß der Bulk-Förderer. Diese Leiste verläuft par-
allel zum Leiterplattentransport und besitzt nach oben offene Düsen. Sorgen Sie dafür, daß die Düsen
nicht verschmutzen bzw. mit Öl oder Fett in Berührung kommen. Fett, Öl oder Schmutz führen zu Störun-
gen im Förderer oder die Bauelemente im Förderer werden unbrauchbar!
●
Decken Sie die Düsen der Verteilerleiste beispielsweise mit einem Isolierband ab.
●
Prüfen Sie am Bauelementetisch die Oberfläche der Magnetleisten auf Beschädigung oder Kratzer.
●
Ziehen Sie die Oberfläche ggf. mit einem Ölstein ab und wischen Sie danach die Magnetleiste mit einem
mit Alkohol getränktem Tuch ab.
●
Tragen Sie auf die Magnetleiste eine geringe Menge Korrosionsschutzmittel WD40 mit einem Tuch auf.
Auflageflächen der Förderer reinigen und ölen
●
Wischen Sie die Auflageflächen der Förderer auf dem Bauelementetisch mit einem mit Alkohol getränkten
Tuch ab.
●
Tragen Sie auf die Magnetleiste eine geringe Menge Korrosionsschutzmittel WD40 mit einem Tuch auf.
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.3 Maschinenständer Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 22
9.3.3.6 Wiedereinbau der Zuführmodule
●
Entfernen Sie den Abdeckstreifen über der Druckluftverteilerleiste.
●
Setzen Sie die Zuführmodule wieder in die richtige Spur auf den Bauelementetisch.
●
Legen Sie die Gurte in das Modul ein (siehe Kapitel ’Bauelementebereitstellung’ in dieser Betriebsanlei-
tung).
HINWEIS
Können Sie die Rollen dem Fach nicht mehr sicher zuordnen, so lassen Sie sich die Rüstung zum Stell-
platz wie folgt anzeigen: Menü ’BE-Zuführung’
→
’Stellplatz-Nr.’
→
’Rüstung anzeigen’. Weitere Infor-
mationen zu dieser Thematik finden Sie im Abschnitt ’Bauelemente-Handhabung’ in dieser
Betriebsanleitung.
●
Schließen Sie die Schutzhauben.
●
Stellen Sie den Transport im Menü ’Breitenverstellung’ und ’Transportbandbreite’ wieder auf die Breite der
zu bestückenden Leiterplatte.
9.3.3.7 Ausbau und Einbau des BE-Wechseltisches
●
Fahren Sie das Portal jeweils zur gegenüberliegenden Tischseite.
GEFAHR
OOO
Schalten Sie den Automaten aus und trennen Sie ihn von der Netzversorgung.
HINWEIS
OOO
Trennen Sie den Automaten von der Druckluftversorgung.
●
Ziehen Sie den Stecker der Stromversorgung für den BE-Tisch ab
➁
.
●
Ziehen Sie den Kommunikationsstecker ab
➀
.
●
Ziehen Sie, wenn nötig, die Kupplung für die Druckluftversorgung des Bauelementetisches ab
➂
.
●
Schieben Sie den Hubwagen unter den Bauelementetisch (A).
●
Lösen Sie die beiden Innensechskantschrauben zur Befestigung des Bauelementetisches
➄
.
●
Öffnen Sie die Horizontalspanner
➆
.
●
Heben Sie den Bauelementewechseltisch vorsichtig mit dem Hubwagen so weit nach oben, bis sich die
Zentrierbolzen
➇
außerhalb der Bohrungen befinden.
●
Ziehen Sie nun den Bauelementewechseltisch nach außen.
●
Demontieren Sie die Gurtabfallrutsche der Schneideinrichtung.
●
Gehen Sie zur Wiedermontage in umgekehrter Reihenfolge vor.
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.3 Maschinenständer
9 - 23

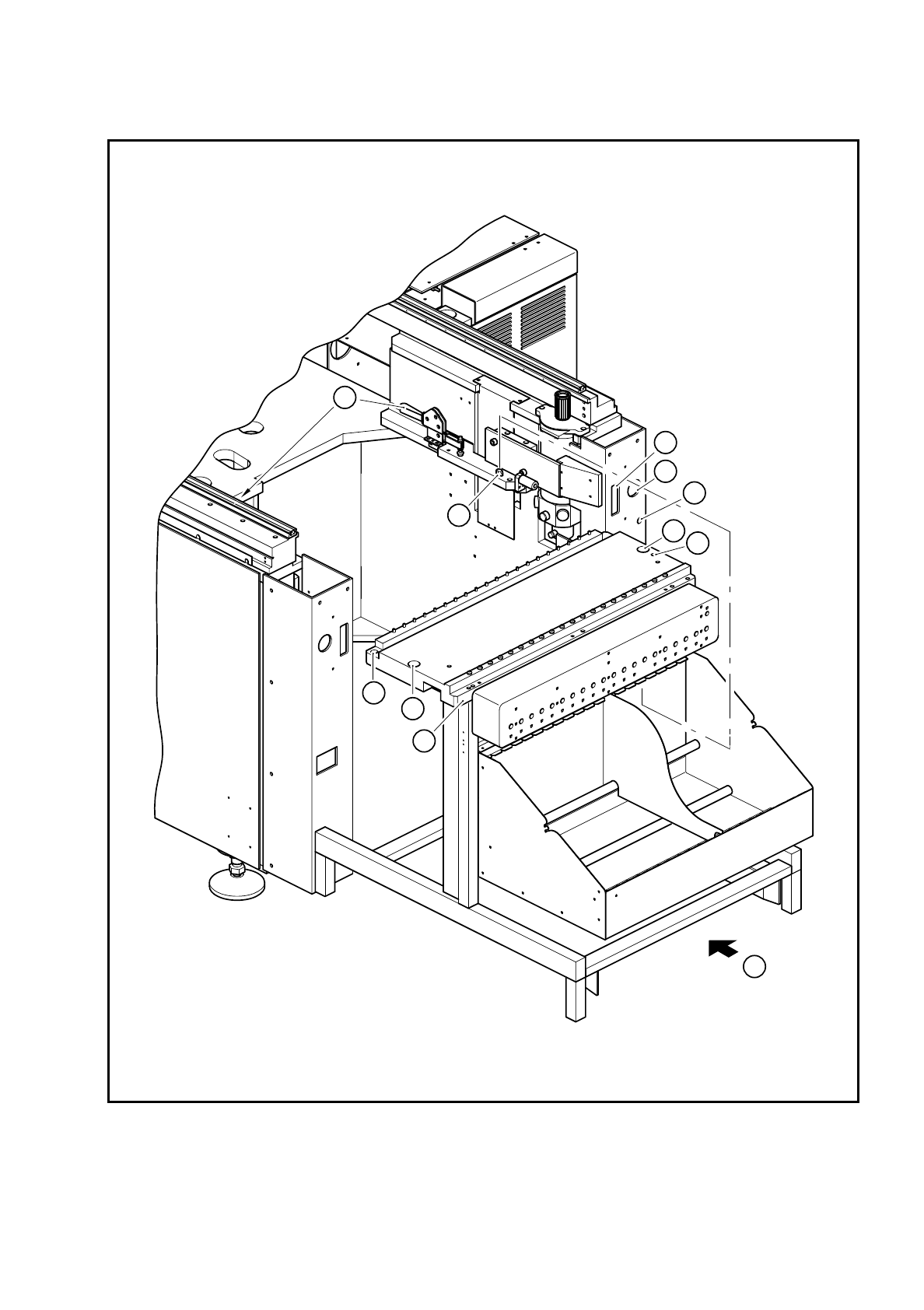

Abb. 9.3.2 Ausbau des Bauelementewechseltisches
4
5
3
1
2
4
5
6
8
7
A
