Betriebsanleitung SIPLACE 80 S/F/G 1 Betriebssicherheit Ausgabe 07/97 ab Softwareversion SR.010.xx 1.2 Sicherheitseinrichtungen 1 - 7 1.2.2 Eingreifschutz am Ein-/Ausgabeband GEFAHR ∆ ! ∆ ! ∆ ! Der Eingr eifschu tz muß i…
1 Betriebssicherheit Betriebsanleitung SIPLACE 80 S/F/G
1.2 Sicherheitseinrichtungen Ausgabe 07/97 ab Softwareversion SR.010.xx
1 - 6
1.2.1.1 Allgemeines
Der Verfahrbereich der Portale ist mit zwei Schutzhauben abgedeckt. Wollen Sie die Schutzhauben öffnen,
müssen Sie entweder den Schlüsselschalter oder die HALT-Taste betätigen. Werden die Schutzhauben oder
die Abdeckung am Eingabeband /Ausgabeband, bei betätigtem Schlüsselschalter geöffnet, bleiben die Por-
tale sofort stehen. Die Portalachsen sind spannungsfrei geschaltet. Bei Betätigung der NOT-AUS-Taste wird
die Bestückung angehalten. Die Leiterplatte kann dann abgebrochen oder weiterbestückt werden.
Die seitlichen Schutzscheiben können bei Stillstand der Maschine, zum Nachfüllen von Bauelementen, geöff-
net werden.
WARNUNG
∆
!
∆
!
Nur entsprechend qualifiziertes und geschultes Personal darf bei entriegeltem Schlüsselschalter die Schutz-
hauben öffnen!
Betriebsanleitung SIPLACE 80 S/F/G 1 Betriebssicherheit
Ausgabe 07/97 ab Softwareversion SR.010.xx 1.2 Sicherheitseinrichtungen
1 - 7
1.2.2 Eingreifschutz am Ein-/Ausgabeband
GEFAHR
∆
!
∆
!
∆
!
Der Eingreifschutz muß immer auf die Höhe der bearbeiteten Leiterplatte eingestellt werden. Dabei darf nur
so wenig wie möglich Zwischenraum zwischen Eingreifschutz und Schutzleiste sein.
Der Eingreifschutz ist am Eingabe und Ausgabeband des Leiterplattentransportes montiert.
Die Höhe des Eingreifschutzes muß mittels den Langlöchern so eingestellt werden, daß die bearbeitete Lei-
terplatte durchtransportiert werden kann.

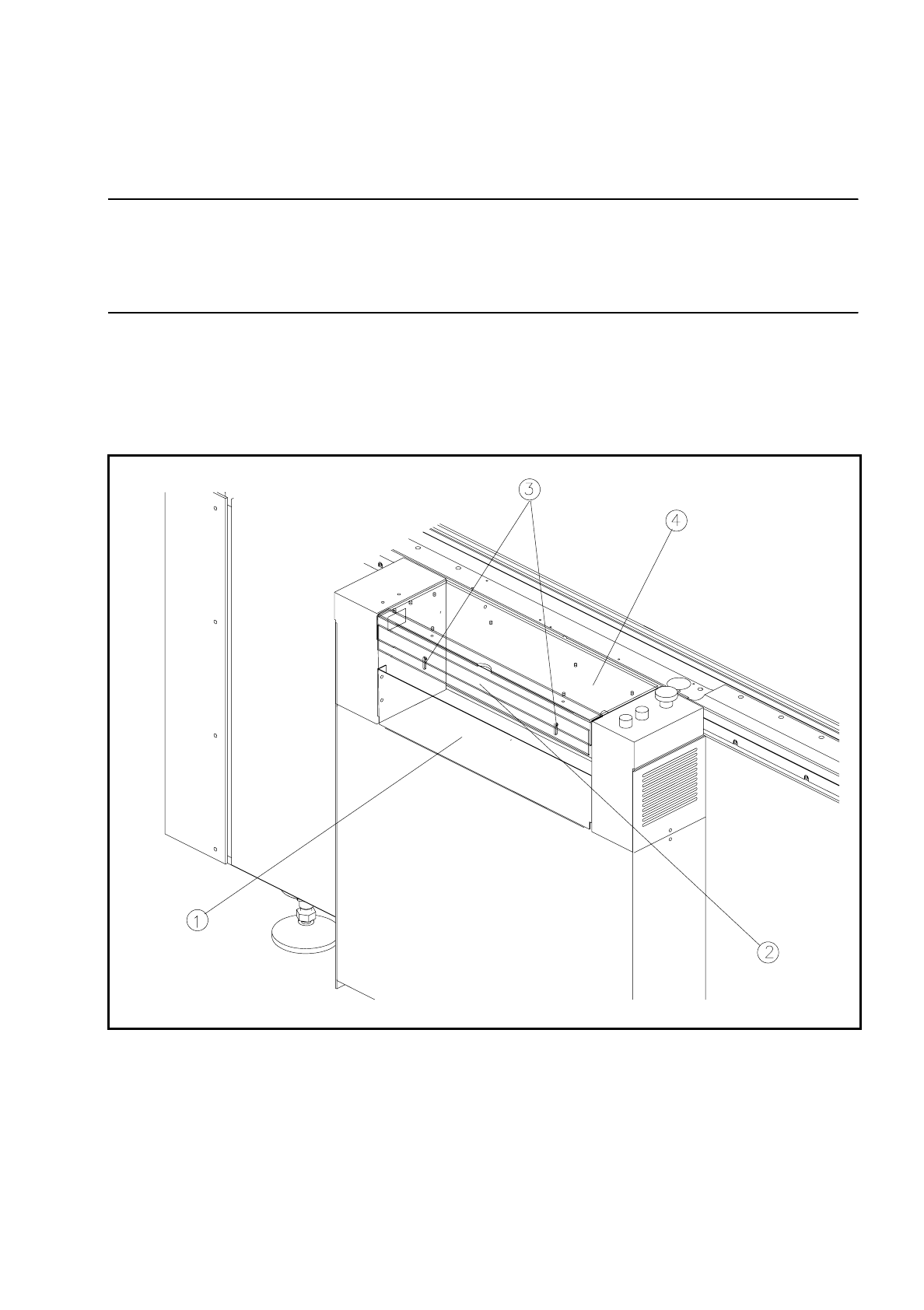

Abb. 1.2.2 Eingreifschutz an SIPLACE 80 S/F/G
- Legende zu Abb. 1.2.2
➀
Schutzleiste (fest montiert)
➁
Eingreifschutz (verstellbar)
➂
Langlöcher zur Höhenverstellung
➃
Abdeckung
1 Betriebssicherheit Betriebsanleitung SIPLACE 80 S/F/G
1.2 Sicherheitseinrichtungen Ausgabe 07/97 ab Softwareversion SR.010.xx
1 - 8
1.2.3 NOT-AUS Schalter und Schlüsselschalter

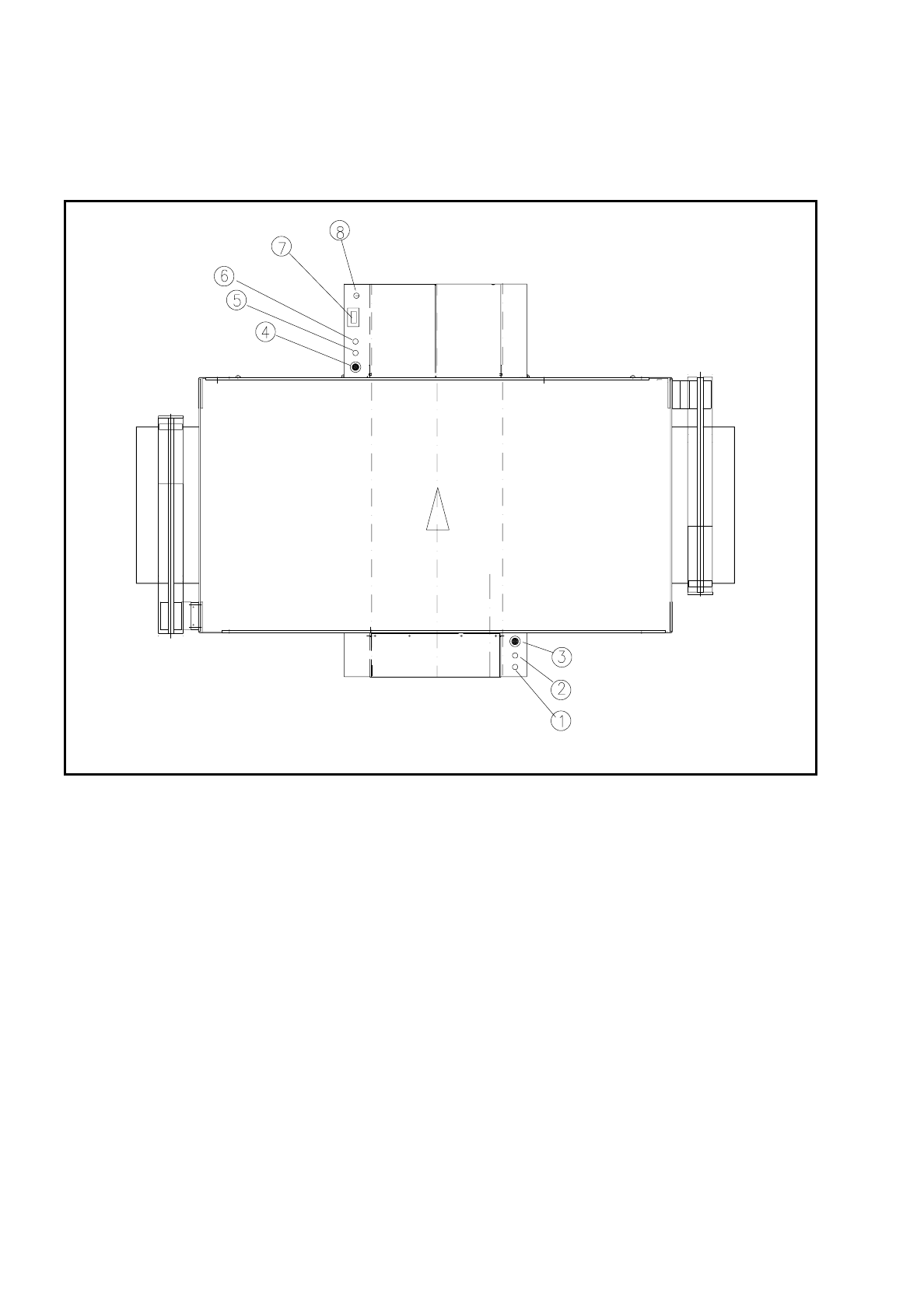

Abb. 1.2.3 Einbauplatz der Schalter
- Legende zu Abb. 1.2.3
➀
Halt-Taste
➁
Start-Taste
➂
Not-Aus Schalter
➃
Not-Aus Schalter
➄
Start-Taste
➅
Halt-Taste
➆
Bauelemente Zähler
➇
Schlüsselschalter
