9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.6 IC-Kopf (SIPLACE 80F) Ausgab e 07/97 ab Softwarevers ion SR.010.xx 9 - 76 Abb. 9.6.3 O-Ring des Aufnah mesterns warten Legende zu Abb. 9.6.3 1 Vergröße rte An sicht…
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 75
Legende zu Abb. 9.6.2
1 Pinole IC-Kopf
2 Encoderscheibe
Arbeitsfolge zu Abb. 9.6.2
A Zylinderschrauben M 2,5 lösen und Abdeckung abnehmen
B Pinole am Umfang sehr sparsam mit feinstem Taschenuhrenöl einreiben
C Encoderscheibe mit Brillenputztuch reinigen
D Abdeckung montieren
O
ACHTUNG: Bringen Sie kein Öl auf die Encoderscheibe!
HINWEIS
Die z-Achse (Pinole) darf nicht von Hand verschoben oder gedreht werden, da die Klemmvorrichtung an der
z-Achse reibschlüssig anliegt! Das Öl verteilt sich durch die Bewegung der Pinole während des Bestückbe-
triebs.
Bringen Sie kein Öl an die Encoderscheibe! Eine verschmutzte Encoderscheibe führt zu Zählfehlern bzw. zum
Fehler beim Positionieren der d-Achse in Referenzstellung.
●
Bauen Sie die Abdeckung ab. Nehmen Sie ein sauberes, flusenfreies Tuch, Taschenuhrenöl und bringen
Sie am Umfang der Pinole einen feinen Ölfilm auf.
●
Verwenden Sie frisch aus der Packung entnommene (= feuchte) Brillenputztücher und reinigen Sie nach
dem Ölen der Pinole die gesamte Oberfläche der Encoderscheibe gründlich, bis das Tuch sauber bleibt.
●
Um alle Stellen der Encoderscheibe zu erreichen, gehen Sie weiter wie folgt vor:
Schließen Sie die Schutzhauben
→
Schalten Sie den Automaten ein und drücken Sie die Start-Taste
→
Rufen Sie das Menü ’Portal’ auf. Wählen Sie ’IC-Kopf’ und klicken Sie ’d-Achse drehen’ an. Jedesmal,
wenn Sie diese Option anklicken, wird eine 90
°−
Drehung ausgeführt.
9.6.3 O-Ring des Aufnahmesterns warten
HINWEIS
Wählen Sie grundsätzlich die Funktion ’Pipette ablegen’, wenn Sie die Pipette vom Aufnahmestern am
Bestückkopf abnehmen oder aufstecken wollen. Zum einen vermeiden Sie Beschädigungen an Pinole bzw.
Pipette, zum anderen wird sichergestellt, daß die zuletzt aktuelle Pipette vom Rechner als abgelegt registriert
wird. Dies ist für den ungestörten weiteren Ablauf erforderlich.
Ersatzteil
O-Ring 6,5 x 1,6 Viton 80, Artikel-Nr. 00308445-01
●
Bei Einhaltung der beschriebenen Arbeitsfolge ist die aktuelle Pipette bereits in den Pipettenwechsler
abgelegt worden. Der O-Ring ist dadurch für die Wartung zugänglich (siehe Abb. 9.6.3).
●
Nehmen Sie den O-Ring aus der Ringnut des Aufnahmesterns, reinigen Sie die Ringnut und den O-Ring
mit Alkohol und trocknen Sie beide Teile. Bei Beschädigung verwenden Sie einen neuen O-Ring.
●
Fetten Sie den gereinigten bzw. neuen O-Ring sparsam mit Unisilkon L250L und setzen Sie ihn wieder in
die Ringnut ein, ohne dabei den O-Ring zu überdehnen.
●
Reinigen Sie das Reibrad der d-Antriebseinheit (Abschnitt 9.6.4, Seite 9 - 77).
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.6 IC-Kopf (SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 76
Abb. 9.6.3 O-Ring des Aufnahmesterns warten
Legende zu Abb. 9.6.3
1 Vergrößerte Ansicht des Aufnahmesterns
2 Pinole IC-Kopf
3 Der Aufnahmestern. Er bleibt in der Pinole eingeschraubt.
Arbeitsfolge zu Abb. 9.6.3
A Legen Sie die Pipette im Pipettenwechsler ab (Funktionen Portal 1).
B Reinigen Sie den O-Ring mit Alkohol und fetten Sie ihn sparsam mit Unisilkon L250L.
1
1
A
B
2
3
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 77
9.6.4 Reibring der d-Antriebseinheit reinigen
●
Fahren Sie den IC-Kopf in die Serviceposition.
●
Demontieren Sie das Schutzblech (2 M3-Innensechskantschrauben).
●
Reinigen Sie zunächst den sichtbaren Bereich am Umfang des Reibrings (siehe Abb. 9.6.4) mit etwas
Alkohol und einem sauberen Tuch.

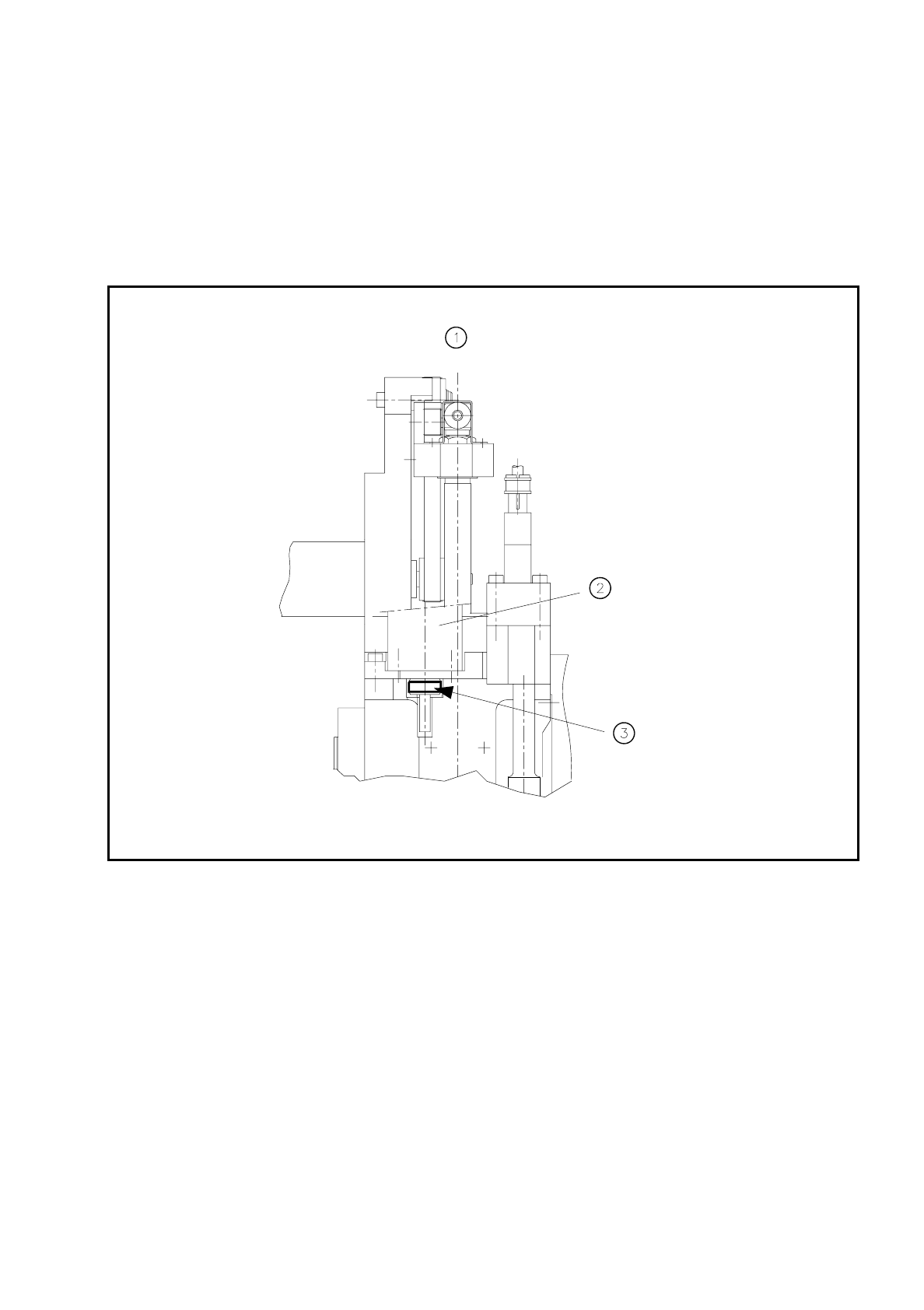

Abb. 9.6.4 Reibring der d-Antriebseinheit reinigen
Legende zu Abb. 9.6.4
1 Ansicht in Leiterplattentransportrichtung auf den IC-Kopf
2 Motor d-Achse
3 Reibring.Reinigen Sie ihn am Umfang mit Alkohol!
●
Schalten Sie den Automaten ein und drehen Sie die d-Achse, wie im folgenden beschrieben:
Halten Sie das mit Alkohol benetzte Tuch an den Umfang des Reibrings:
Wählen Sie im Menü ’Einzelfunktionen’
→
’Portal 1’ das Menü ’IC-Kopf’ und klicken
Sie die Schaltfläche ’d-Achse drehen’ an.
(Jedesmal, wenn Sie diese Option anklicken, wird eine 90
°−
Drehung auch des Reibrings ausgeführt.)
Reinigen Sie auf diese Weise den gesamten Umfang des Reibrings.
