9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.6 IC-Kopf (SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx 9 - 78 9.6. 4.1 Schalldämpf er ersetzen HINWEIS Verschmu tzung d es Schall dämpferfi lters kan n zu…
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 77
9.6.4 Reibring der d-Antriebseinheit reinigen
●
Fahren Sie den IC-Kopf in die Serviceposition.
●
Demontieren Sie das Schutzblech (2 M3-Innensechskantschrauben).
●
Reinigen Sie zunächst den sichtbaren Bereich am Umfang des Reibrings (siehe Abb. 9.6.4) mit etwas
Alkohol und einem sauberen Tuch.
Abb. 9.6.4 Reibring der d-Antriebseinheit reinigen
Legende zu Abb. 9.6.4
1 Ansicht in Leiterplattentransportrichtung auf den IC-Kopf
2 Motor d-Achse
3 Reibring.Reinigen Sie ihn am Umfang mit Alkohol!
●
Schalten Sie den Automaten ein und drehen Sie die d-Achse, wie im folgenden beschrieben:
Halten Sie das mit Alkohol benetzte Tuch an den Umfang des Reibrings:
Wählen Sie im Menü ’Einzelfunktionen’
→
’Portal 1’ das Menü ’IC-Kopf’ und klicken
Sie die Schaltfläche ’d-Achse drehen’ an.
(Jedesmal, wenn Sie diese Option anklicken, wird eine 90
°−
Drehung auch des Reibrings ausgeführt.)
Reinigen Sie auf diese Weise den gesamten Umfang des Reibrings.
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.6 IC-Kopf (SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 78
9.6.4.1 Schalldämpfer ersetzen
HINWEIS
Verschmutzung des Schalldämpferfilters kann zu Störungen in der Vakuumerzeugung führen.

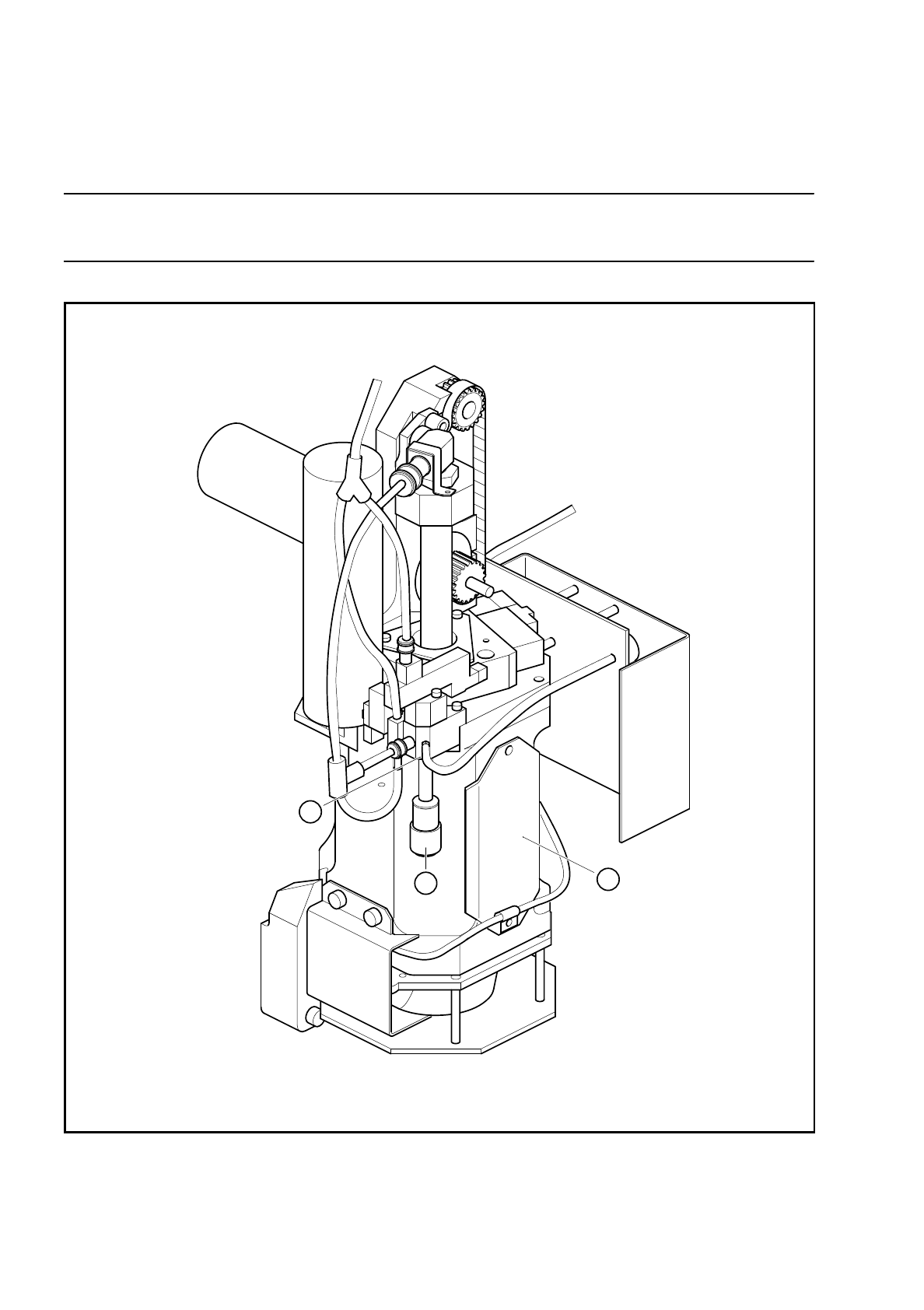

Abb. 9.6.5 Schalldämpfer am Vakuumerzeuger ersetzen
Ersatzteil
Schalldämpfer G-1/8 CV05 HS, Artikel-Nr. 00308498-01
2
3
1
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 79
Legende zu Abb. 9.6.5
1IC-Kopf
2 Schalldämpfer
3 Vakuumerzeuger
A Ansicht in Montagerichtung des IC-Kopfes
●
Fahren Sie den IC-Kopf in die Serviceposition.
GEFAHR
OOO
Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
●
Bauen Sie die Abdeckung über der Drucklufteinheit vom Maschinenständer ab. Lösen Sie dazu mit einem
Innensechskantschraubendreher der Größe 3 die beiden Innensechskantschrauben.
●
Drehen Sie zusätzlich die Druckluftzuführung am Absperrhahn der Drucklufteinheit ab (siehe Abb. 9.3.5).
●
Schrauben Sie den Schalldämpfer ab.
●
Setzen Sie den neuen Schalldämpfer ein und schrauben Sie ihn fest.
9.6.5 Vakuumdüse und O-Ringe reinigen, O-Ringe prüfen und fetten
HINWEIS
Verschmutzung der Vakuumdüse kann zur Vakuumfehlern führen.
●
Prüfen Sie, ob Sie die Druckluftspezifikation erfüllten und warten Sie gegebenenfalls die Drucklufteinheit.
Ersatzteile:
1 O-Ring 5 x 1.5 NBR 70B, Artikel-Nr. 00305480-01
1 O-Ring 8 x 1.0 NBR 70B, Artikel-Nr. 00201179-01
9.6.5.1 Vorbereitende Arbeiten
Der IC-Kopf steht in der Serviceposition, der Automat ist am Hauptschalter ausgeschaltet, die Druckluft ist
zusätzlich am Absperrhahn der Drucklufteinheit abgeschaltet.
●
Bauen Sie die Vakuumdüse aus. Die Arbeitsfolge zeigt Ihnen Abb. 9.6.6 und nachfolgende Legende.
9.6.5.2 Vakuumdüse und O-Ringe warten
●
Nehmen Sie die O-Ringe und die Hülse von der Vakuumdüse ab und führen Sie die Wartung durch, wie in
Abb. 9.6.7 dargestellt.
●
Setzen Sie die gewarteten Teile wieder zusammen und führen Sie die Vakuumdüse senkrecht unter leich-
ter Drehung bis auf Anschlag in den Vakuumerzeuger ein. Der O-Ring in der Ringnut der Düse muß dabei
in die Bohrung gleiten.
