9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.6 IC-Kopf (SIPLACE 80F) Ausgab e 07/97 ab Softwarevers ion SR.010.xx 9 - 80 Abb. 9.6.6 Vakuumdüse für die Wartung ausbauen
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 79
Legende zu Abb. 9.6.5
1IC-Kopf
2 Schalldämpfer
3 Vakuumerzeuger
A Ansicht in Montagerichtung des IC-Kopfes
●
Fahren Sie den IC-Kopf in die Serviceposition.
GEFAHR
OOO
Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
●
Bauen Sie die Abdeckung über der Drucklufteinheit vom Maschinenständer ab. Lösen Sie dazu mit einem
Innensechskantschraubendreher der Größe 3 die beiden Innensechskantschrauben.
●
Drehen Sie zusätzlich die Druckluftzuführung am Absperrhahn der Drucklufteinheit ab (siehe Abb. 9.3.5).
●
Schrauben Sie den Schalldämpfer ab.
●
Setzen Sie den neuen Schalldämpfer ein und schrauben Sie ihn fest.
9.6.5 Vakuumdüse und O-Ringe reinigen, O-Ringe prüfen und fetten
HINWEIS
Verschmutzung der Vakuumdüse kann zur Vakuumfehlern führen.
●
Prüfen Sie, ob Sie die Druckluftspezifikation erfüllten und warten Sie gegebenenfalls die Drucklufteinheit.
Ersatzteile:
1 O-Ring 5 x 1.5 NBR 70B, Artikel-Nr. 00305480-01
1 O-Ring 8 x 1.0 NBR 70B, Artikel-Nr. 00201179-01
9.6.5.1 Vorbereitende Arbeiten
Der IC-Kopf steht in der Serviceposition, der Automat ist am Hauptschalter ausgeschaltet, die Druckluft ist
zusätzlich am Absperrhahn der Drucklufteinheit abgeschaltet.
●
Bauen Sie die Vakuumdüse aus. Die Arbeitsfolge zeigt Ihnen Abb. 9.6.6 und nachfolgende Legende.
9.6.5.2 Vakuumdüse und O-Ringe warten
●
Nehmen Sie die O-Ringe und die Hülse von der Vakuumdüse ab und führen Sie die Wartung durch, wie in
Abb. 9.6.7 dargestellt.
●
Setzen Sie die gewarteten Teile wieder zusammen und führen Sie die Vakuumdüse senkrecht unter leich-
ter Drehung bis auf Anschlag in den Vakuumerzeuger ein. Der O-Ring in der Ringnut der Düse muß dabei
in die Bohrung gleiten.
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.6 IC-Kopf (SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 80

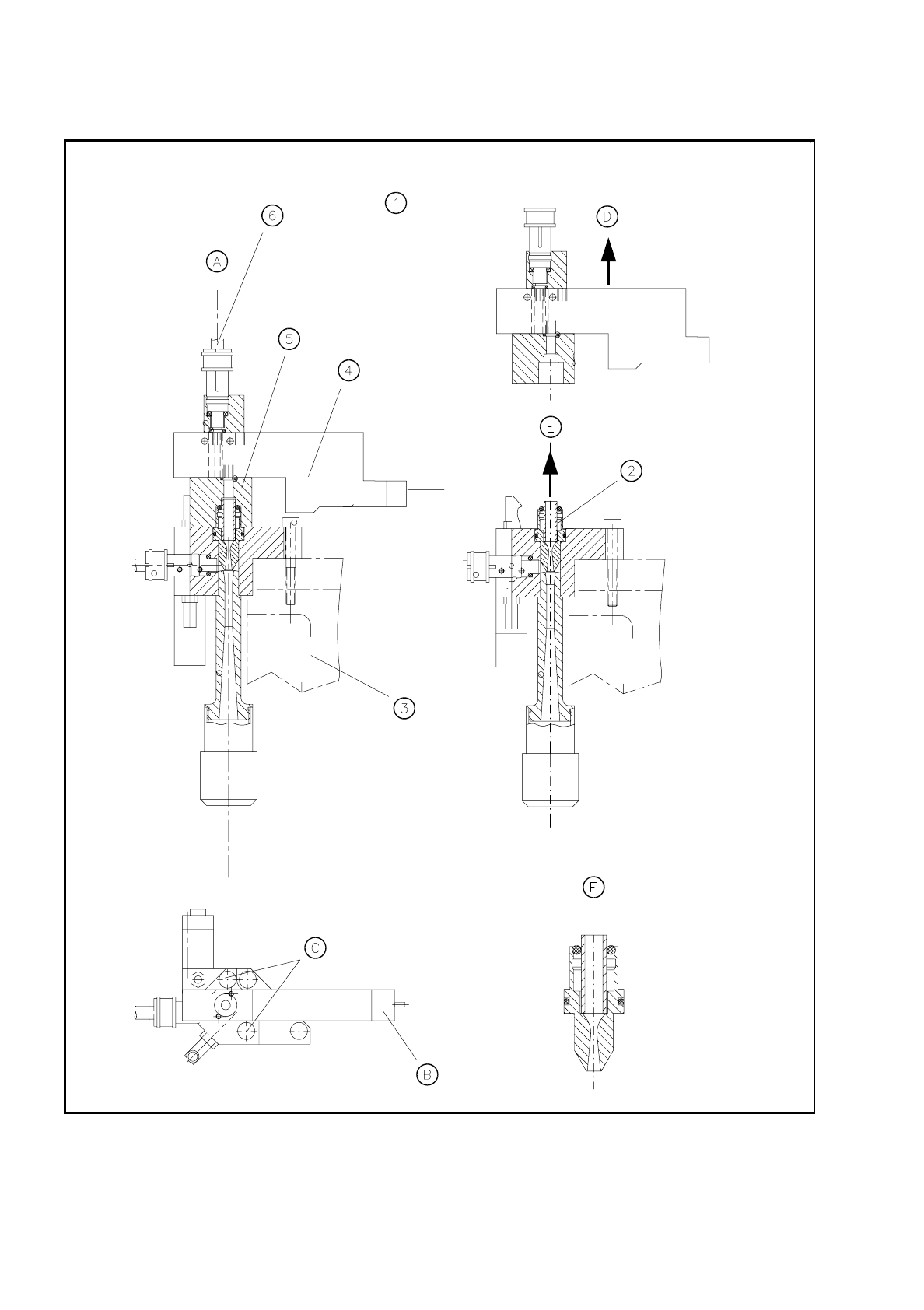

Abb. 9.6.6 Vakuumdüse für die Wartung ausbauen
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 81
Legende zu Abb. 9.6.6
1 Ansicht in Montagerichtung des Bestückkopfes
2 Vakuumdüse
3IC-Kopf
4 Ventil (Vakuum)
5Klotz
6 Druckluftversorgungsleitung
Arbeitsfolge zu Abb. 9.6.6
A Schieben Sie den roten Klemmring an der Spannzange nach unten und ziehen Sie den Druckluftschlauch
ab.
B Lösen Sie die Steckverbindung am Magnetventil.
C Lösen Sie die zwei Innensechskantschrauben M3 zur Befestigung des Ventils mit Klotz am Vakuum-
erzeuger.
D Heben Sie das Magnetventil zusammen mit dem Klotz nach oben ab.
E Ziehen Sie die Vakuumdüse senkrecht nach oben heraus und warten Sie sie (siehe Abschnitt 9.6.5.2).
F Bauen Sie die Vakuumdüse in umgekehrter Reihenfolge wieder ein.

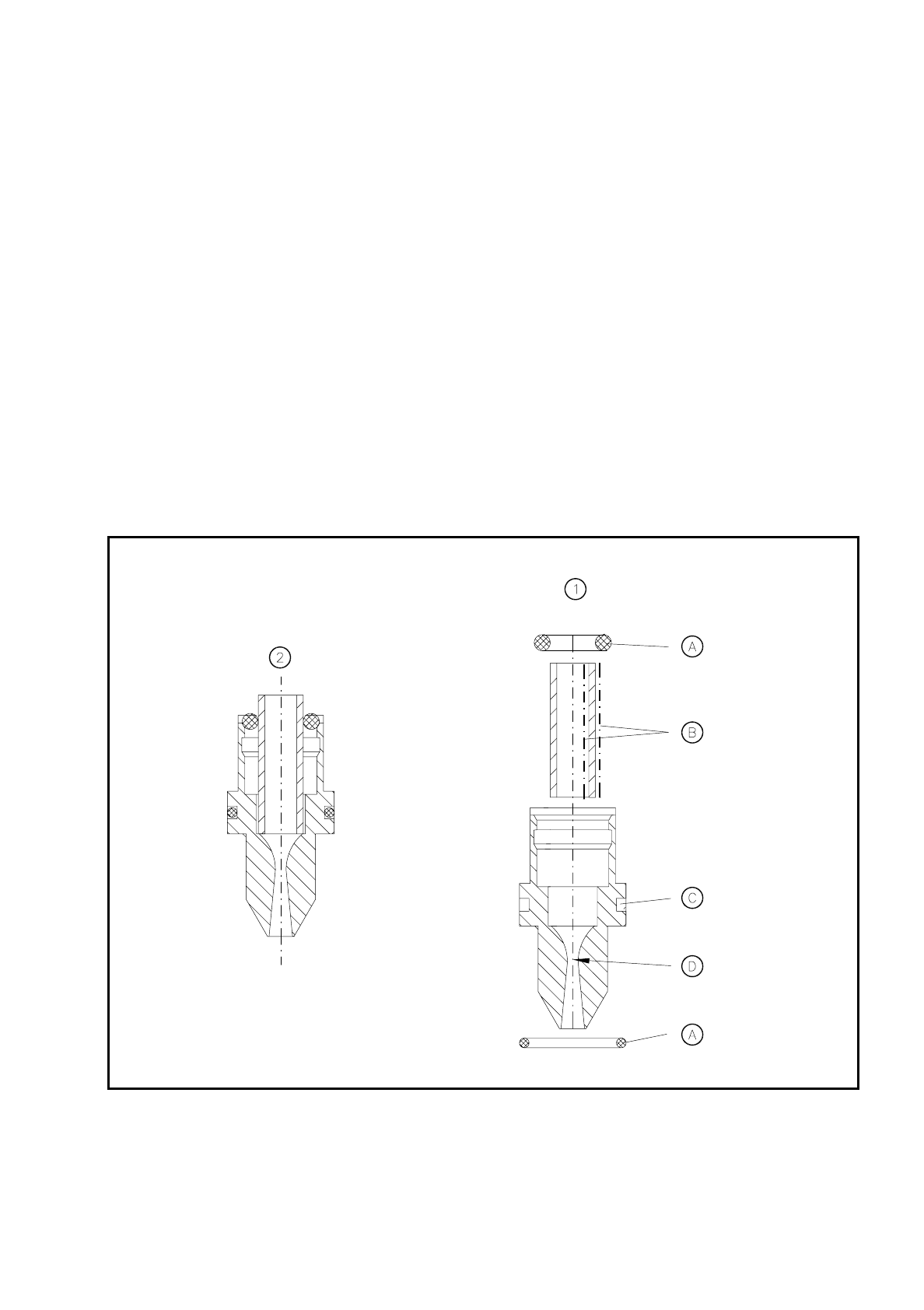

Abb. 9.6.7 Vakuumdüse und O-Ringe warten
Legende zu Abb. 9.6.7
1 ’Vakuumdüse komplett’ warten
2 ’Vakuumdüse komplett’ ausgebaut
