Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F) 9 - 85 8 Pipette T yp 416 9 Pipette T yp 417 Arbeitsfolge zu Abb. 9.6.9 A Reinigen S ie die g esamt…
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.6 IC-Kopf (SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 84

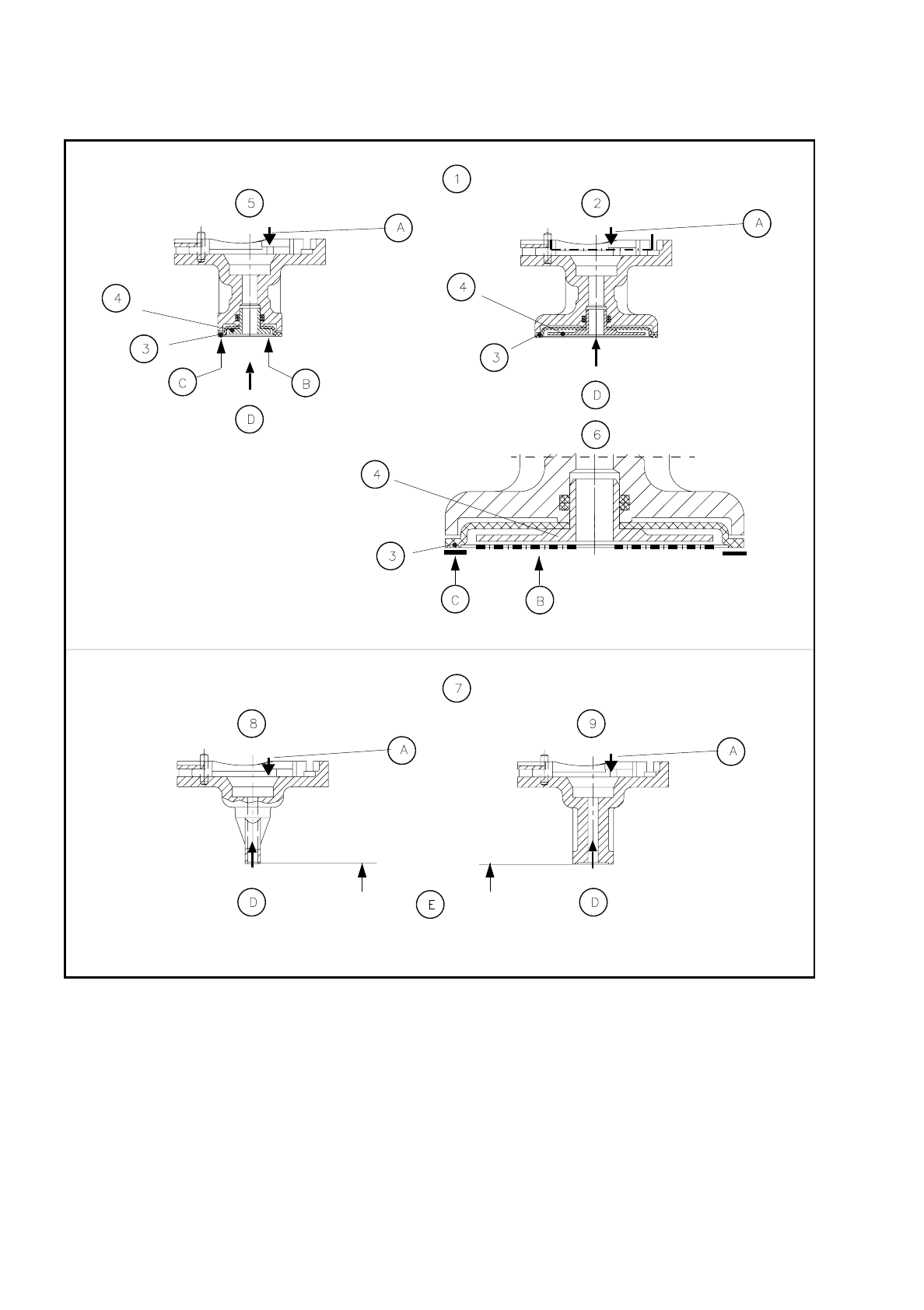

Abb. 9.6.9 Pipetten warten
Legende zu Abb. 9.6.9
(Die Artikelnummern der Pipetten und Membranen finden Sie in Tabelle 9.6.1, Seite 87.)
1 Wartung der Pipetten mit Membrane
2 Pipette Typ 419
3 Membrane
4Hülse
5 Pipette Typ 418
6 Vergrößerte Darstellung
7 Wartung der Pipetten ohne Membrane
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.6 IC-Kopf (SIPLACE 80F)
9 - 85
8 Pipette Typ 416
9 Pipette Typ 417
Arbeitsfolge zu Abb. 9.6.9
A Reinigen Sie die gesamten Aufnahmeflächen mit einem trockenen Pinsel.
B Reinigen Sie die Ringfläche der Hülse trocken.
C Reiben Sie die Aufnahmefläche der Membrane sparsam mit Talkum ein.
D Reinigen Sie die Ansaugbohrung.
E Prüfen Sie die Ansaugfläche
9.6.6.3 Membrane der Pipetten ersetzen
●
Ersetzen Sie die Membrane bei Beschädigung. Alle Angaben dazu finden Sie in folgender Abbildung.
Abb. 9.6.10 Membrane der Pipetten ersetzen
Legende zu Abb. 9.6.10
(Die Artikelnummern der Pipetten und Membranen finden Sie in Tabelle 9.6.1, Seite 87.)
1 Ausbau der Membrane (vergrößerte Darstellung)
2 Membrane
3Hülse
4 Aufnahmefläche
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.6 IC-Kopf (SIPLACE 80F) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 86
5 Membrane für Pipette Typ 419
6 Pipette Typ 419
7 Membrane für Pipette Typ 418
8 Pipette Typ 418
Arbeitsfolge zu Abb. 9.6.10
A Ziehen Sie die Hülse ab.
B Entnehmen Sie die Membrane.
C Reinigen Sie die Hülse vor dem Wiedereinbau mit Alkohol und trocknen Sie diese.
D Reiben Sie die Aufnahmefläche der neuen Membrane sparsam mit Talkum ein und halten Sie sie absolut
fettfrei.
O
!
Schieben Sie die Hülse beim Einbauen wieder, so weit es geht, ein.
9.6.6.4 Pipetten in den Pipettenwechsler einsetzen
●
Setzen Sie die gewarteten Pipetten (anhand der bei Entnahme erstellten Notizen) in der richtigen Zuord-
nung von Hand in den Pipettenwechsler ein.
●
Setzen Sie nacheinander in jede Pipette das Pipettenentnahmewerkzeug ein und drehen Sie die Pipette
entgegen dem Uhrzeigersinn, bis diese im Pipettenwechsler verriegelt ist. Heben Sie das Werkzeug senk-
recht nach oben ab.
●
Schließen Sie die Schutzhauben und Schwenktüren und schalten Sie den Automaten ein.
●
Lassen Sie sich die Zuordnung der Pipetten zur Garagennummer durch folgende Anwahl anzeigen:
’Funktionen Portal 1’
→
Pipettenwechslerkonfiguration’
HINWEIS
Diese Funktion können Sie nur dann anwenden, wenn Sie die aktuelle Pipette nicht von Hand, sondern,
wie angegeben, mit der Funktion "Pipette ablegen" abgelegt haben.
●
Am Bildschirm wird eine Tabelle mit den Garagennummern (Abholplatznummern) und der Ist-/Sollbele-
gung angezeigt. Setzen Sie die Pipetten entsprechend der ’IST’-Belegung in den Pipettenwechsler ein.
●
Kontrollieren Sie, ob die Pipetten wieder richtig verriegelt sind.
HINWEIS
Nicht ordnungsgemäß verriegelte Pipetten führen zu Fehlern beim Aufnehmen der Pipette, falsch zuge-
ordnete Pipetten zu Fehlern beim Aufnehmen der Bauelemente.
●
Beim Start des Bestückablaufs wird dann automatisch die laut Bestückprogramm aktuelle Pipette aufge-
nommen.
