9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.8 Kamerasysteme und Koplanaritäts-Lasermodul Ausgabe 07/97 ab Softwareversion S R.010.xx 9 - 98 9.8.4.2 Glass cheibe r einigen ● Schalte n Sie den Automa ten am Haupt…
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.8 Kamerasysteme und Koplanaritäts-Lasermodul
9 - 97
Legende zu Abb. 9.8.1
1 Einzelheit Y 3 Schnitt X-X
2 Glashalter 4 Zu reinigende Flächen
∆
!
Glasplatte
5 Ansicht IC-Beleuchtungskopf
Arbeitsfolge zu Abb. 9.8.1
A Reinigen Sie diese Flächen an allen Seiten. (Nur bei IC-Kamera)
Nur, wenn die Glasplatte verschmutzt ist.
B Lösen Sie die Innensechskantschrauben
C Ziehen Sie den Glashalter schräg nach unten ab.
D Reinigen Sie diese Fläche.
9.8.4 Koplanaritäts-Lasermodul (SIPLACE 80F)
9.8.4.1 Sicherheitshinweise
GEFAHR
OOO
Das Koplanaritäts-Lasermodul entspricht ohne
Schutzvorrichtungen der Laserklasse 3B:
der Laser arbeitet in einem Wellen- und Lei-
stungsbereich, der für Haut und Augen gefährlich
ist.
Nur mit unveränderten Sicherheitseinrichtungen
entspricht das Modul der Laserklasse 1 und kann
ohne Gefährdung für andere betrieben werden.
Unterlassen Sie deshalb jegliche Manipulation an
den Sicherheitseinrichtungen.
HINWEIS
Sicherheitseinrichtungen für den Betrieb des Lasermoduls in der Laserklasse 1:
Der Sicherheitsstecker am Lasermodul verhindert den Betrieb des Lasers außerhalb der Maschine.
Beim Öffnen einer der Schutzhauben wird die Betriebsspannung unterbrochen, und die LED für die Betriebs-
spannung am Lasermodul erlischt.
Diese Schutzfunktion bleibt auch bei betätigtem (entriegeltem) Schlüsselschalter in Kraft.
GEFAHR
OOO
Schalten Sie vor Wartungsarbeiten den Automaten am Hauptschalter aus und trennen Sie ihn von der Netz-
versorgung.
K
Unsichtbare Laserstrahlung
Nicht dem Strahl aussetzen
Laserklasse 3 B
2,4mW max., 750nm; n.IEC 825-1(1993)
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.8 Kamerasysteme und Koplanaritäts-Lasermodul Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 98
9.8.4.2 Glasscheibe reinigen
●
Schalten Sie den Automaten am Hauptschalter aus. Öffnen Sie die Schutzhauben.
●
Reinigen Sie die Glasscheibe am Koplanaritäts-Lasermodul (siehe Abb. 9.8.2) mit einem trockenen, fett-
freien Pinsel. Verwenden Sie ein spezielles Optiktuch (z. B. der Fa. Kodak) oder Linsenreinigungspapier
(z.B. Kodak "Lens cleaning tissue"), um Fingerabdrücke zu entfernen.
●
Schließen Sie die Schutzhauben und schalten Sie den Automaten am Hauptschalter ein.

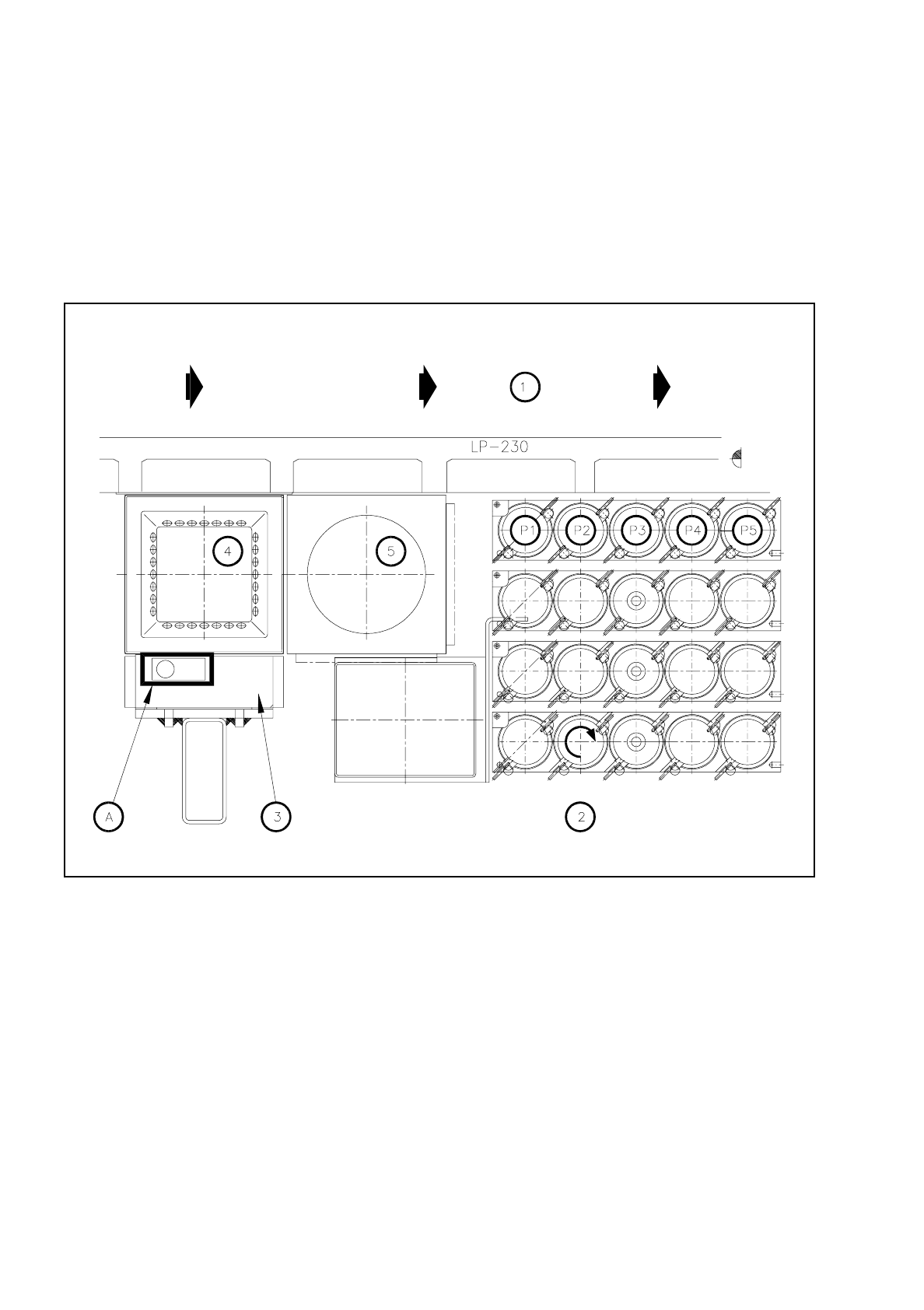

Abb. 9.8.2 Glasfläche des Koplanaritäts-Lasermodul reinigen
Legende zu Abb. 9.8.2
1 Leiterplattentransportrichtung
2 Pipettenwechsler
3 Koplanaritäts-Lasermodul
4IC-Kamera
5FC-Kamera
Arbeitsfolge zu Abb. 9.8.2
A Reinigen Sie die Glasfläche
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.9 Kleberauftragskopf 1, 2 und 3
9 - 99
9.9 Kleberauftragskopf 1, 2 und 3
9.9.1 Übersicht
–
Am Automaten SIPLACE G sind 3 Kleberauftragsköpfe an der X-Portalachse installiert. Die Zuordnung der
Nummern 1 bis 3 zu den Kleberauftragsköpfen zeigt Ihnen nachfolgende Übersicht.
–
Die Steuerung der Kleberköpfe erfolgt durch je eine „Kleberkopf-Prozessorplatine“, montiert auf der
„Umsetzplatine kleine Achse Kleber“.
–
Der Kleberkopf 1 besitzt zusätzlich eine kleine x-Achse, der Kleberkopf 2 zusätzlich eine kleine y-Achse.
Diese Köpfe arbeiten simultan und werden relativ zum Kleberkopf 3 positioniert.
–
Der Kleberkopf 3 ist fest an der X-Portalachse, wird also nur durch die X- und Y-Portalachse positioniert.
–
Die Kleberabstreifrolle dient u. a. zum Setzen von Kleber-Kontrollpunkten, die mittels Kleber-Vision-
Kamera ausgewertet werden. Ist ein Austausch der Abstreifrolle erforderlich, so wird dies am Bildschirm
gemeldet.
GEFAHR
OOO
Führen Sie keine Reinigungsarbeiten mit Alkohol oder Kunstharzverdünnung (Kleberdüsen) bei offenem Licht
oder Feuer durch.
Beachten Sie die
Sicherheitshinweise
GEFAHR und die Behandlung der „Schutzfunktionen im Einzelfunk-
tionen-Menü“ in Abschnitt 9.1.4, Seite 9 - 6.
HINWEIS
Bei Abschalten des Automaten wird der Klebstoff nicht geheizt!
Führen Sie die Wartung der Kleberköpfe deshalb entweder sofort nach Abschalten des Automaten, im
Zusammenhang mit einem Kartuschen-/Klebstoffwechsel oder am Ende der Bestückung eines Loses durch.
Die Kleberdüsen lassen sich am besten reinigen, wenn der Klebstoff noch nicht eingetrocknet, bzw. abgekühlt
ist.
Reinigen Sie deshalb zuerst die Kleberdüsen aller drei Dosiereinheiten und führen Sie anschließend die rest-
lichen Wartungsarbeiten an den Kleberauftragsköpfen durch.
Verschmutzung mit Klebstoff kann nur mit einem entsprechenden Lösungsmittel (z.B. Kunstharzverdünnung)
und nur an metallischen Flächen vorsichtig entfernt werden.
Verwenden Sie außerdem im gesamten Bereich der Kleberauftragsköpfe keine Druckluft für Reinigungsarbei-
ten um Kleberspritzer oder Verschmutzung der Führungen zu vermeiden.
