Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.9 Kleberauftragskopf 1, 2 und 3
9 - 99
9.9 Kleberauftragskopf 1, 2 und 3
9.9.1 Übersicht
–
Am Automaten SIPLACE G sind 3 Kleberauftragsköpfe an der X-Portalachse installiert. Die Zuordnung der
Nummern 1 bis 3 zu den Kleberauftragsköpfen zeigt Ihnen nachfolgende Übersicht.
–
Die Steuerung der Kleberköpfe erfolgt durch je eine „Kleberkopf-Prozessorplatine“, montiert auf der
„Umsetzplatine kleine Achse Kleber“.
–
Der Kleberkopf 1 besitzt zusätzlich eine kleine x-Achse, der Kleberkopf 2 zusätzlich eine kleine y-Achse.
Diese Köpfe arbeiten simultan und werden relativ zum Kleberkopf 3 positioniert.
–
Der Kleberkopf 3 ist fest an der X-Portalachse, wird also nur durch die X- und Y-Portalachse positioniert.
–
Die Kleberabstreifrolle dient u. a. zum Setzen von Kleber-Kontrollpunkten, die mittels Kleber-Vision-
Kamera ausgewertet werden. Ist ein Austausch der Abstreifrolle erforderlich, so wird dies am Bildschirm
gemeldet.
GEFAHR
OOO
Führen Sie keine Reinigungsarbeiten mit Alkohol oder Kunstharzverdünnung (Kleberdüsen) bei offenem Licht
oder Feuer durch.
Beachten Sie die
Sicherheitshinweise
GEFAHR und die Behandlung der „Schutzfunktionen im Einzelfunk-
tionen-Menü“ in Abschnitt 9.1.4, Seite 9 - 6.
HINWEIS
Bei Abschalten des Automaten wird der Klebstoff nicht geheizt!
Führen Sie die Wartung der Kleberköpfe deshalb entweder sofort nach Abschalten des Automaten, im
Zusammenhang mit einem Kartuschen-/Klebstoffwechsel oder am Ende der Bestückung eines Loses durch.
Die Kleberdüsen lassen sich am besten reinigen, wenn der Klebstoff noch nicht eingetrocknet, bzw. abgekühlt
ist.
Reinigen Sie deshalb zuerst die Kleberdüsen aller drei Dosiereinheiten und führen Sie anschließend die rest-
lichen Wartungsarbeiten an den Kleberauftragsköpfen durch.
Verschmutzung mit Klebstoff kann nur mit einem entsprechenden Lösungsmittel (z.B. Kunstharzverdünnung)
und nur an metallischen Flächen vorsichtig entfernt werden.
Verwenden Sie außerdem im gesamten Bereich der Kleberauftragsköpfe keine Druckluft für Reinigungsarbei-
ten um Kleberspritzer oder Verschmutzung der Führungen zu vermeiden.
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.9 Kleberauftragskopf 1, 2 und 3 Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 100

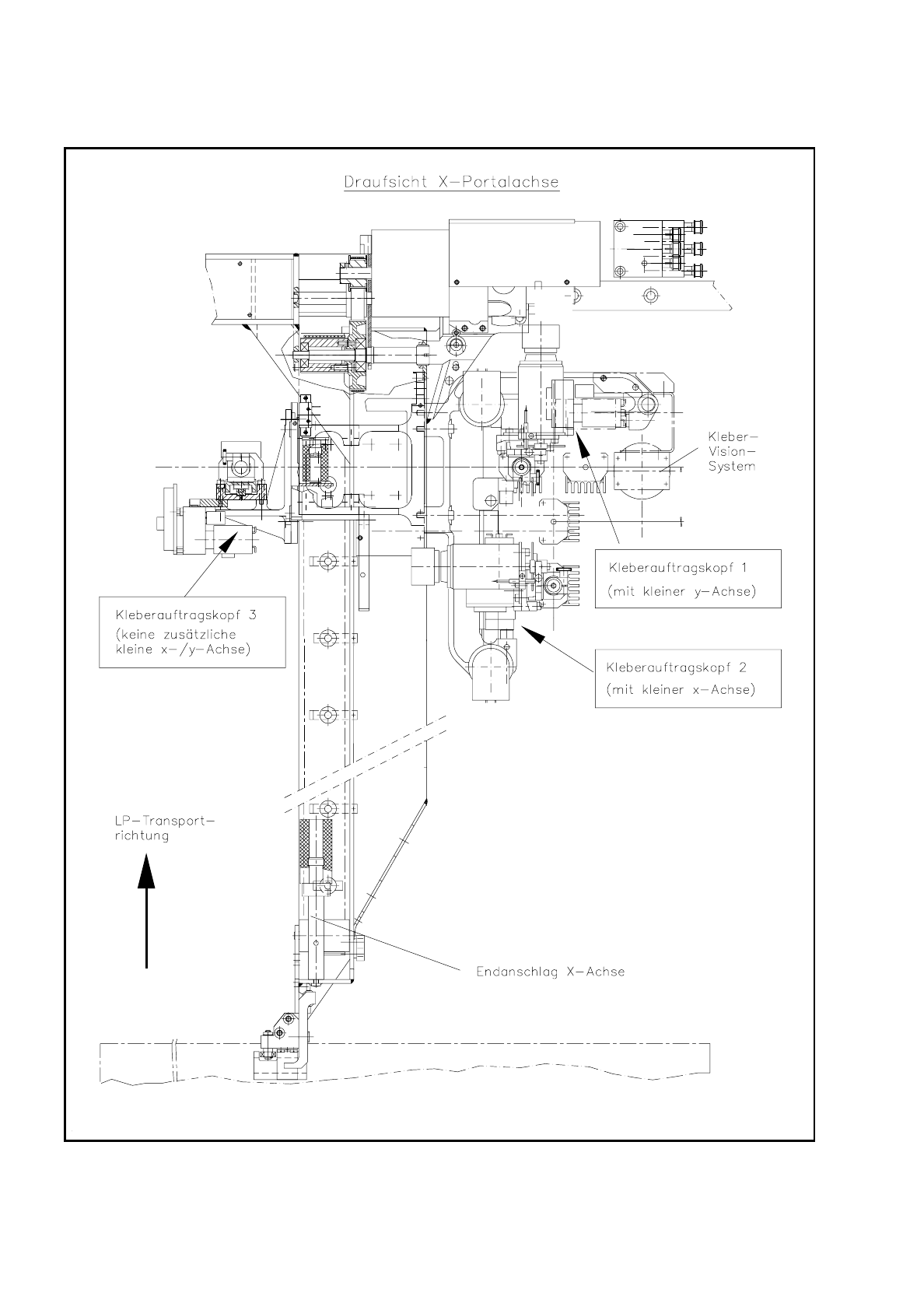

Abb. 9.9.1 Übersicht: Anordnung der Kleberauftragsköpfe 1,2 und 3 an der X-Portalachse
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.9 Kleberauftragskopf 1, 2 und 3
9 - 101

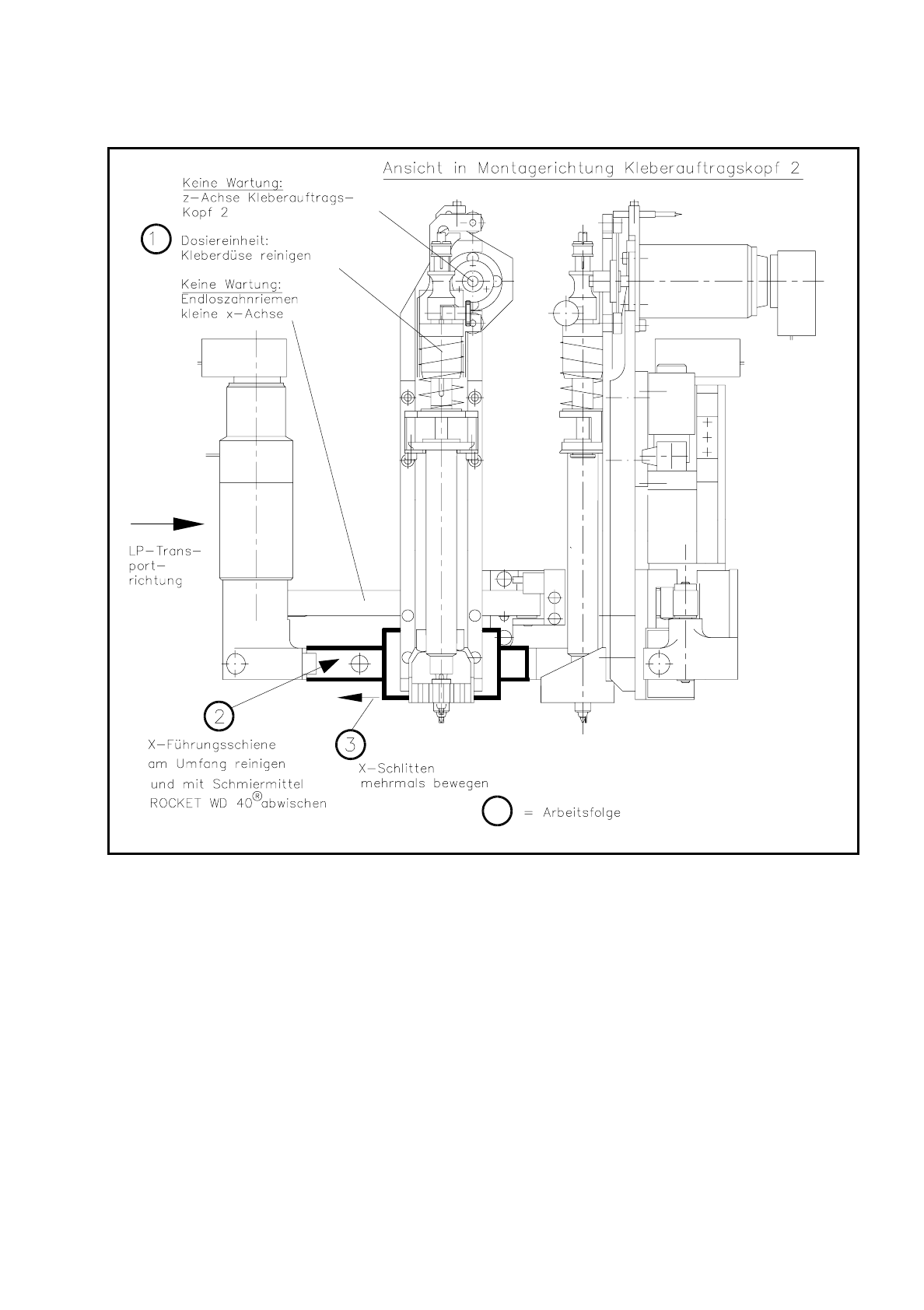

Abb. 9.9.2 Wartungsarbeiten am Kleberauftragskopf 2
9.9.2 Führungsschiene der kleinen x-Achse und y-Achse reinigen und
ölen
●
Verwendetes Öl
–
ROCKET WD40
Artikel Nr. 00325833-01
