Betriebsanleitung SIPLACE 80 S/F/G 10 SIPLACE G Ausgabe 07/97 ab Softwareversion SR.010.xx 10.4 Klebereinstellung 10 - 15 10.4.1.1 Einbauwinkel und Abstandhalter Der Einbau winkel de s Absta ndhalte rs bezieh t sich auf …

100%1 / 746
10 SIPLACE G Betriebsanleitung SIPLACE 80 S/F/G
10.4 Klebereinstellung Ausgabe 07/97 ab Softwareversion SR.010.xx
10 - 14
10.4.1 Klebeparameter
Im Menü "Klebeparameter" können Sie die angegebenen Parameter der verschiedenen Klebertypen abfragen
(siehe auch Abschnitt 10.4.3 "Systemdaten ändern"). Der Klebertyp und die Idealwerte sind für die Dosierein-
heit 1 und Dosiereinheit 2 gleich. Die Dosiereinheit 3 kann anders gerüstet sein.
Zum Aufrufen des Menüpunktes "Klebeparameter" gehen Sie wie folgt vor:
●
Bringen Sie, im Menü "Klebereinstellung", den Cursorbalken mit Hilfe der
Cursortasten
über den Menü-
punkt "Klebeparameter".
●
Betätigen Sie die
Return-Taste.
Das Menü "Klebeparameter" wird am Bildschirm dargestellt.
●
Betätigen Sie die
Esc.
-Taste, wenn Sie das Menü "Klebeparameter" ohne Eingabe verlassen wollen.
Abb. 10.4.2
HINWEIS
Parameter:
Düsendurchmesser [mm]: 0,3; 0,44; 0,6
Abstandhalter [mm]: 0,1; 0,15; 0,20; 0,25; 0,30
Weitere Parameter und Technische Daten entnehmen Sie dem Abschnitt 0.2.3 "Technische Daten " dieser
Betriebsanleitung.
SI 80G V 10.x
Rüstung :
Maschinenoptionen
Software options Vision system
Fehler
Zustand
Aktion
:
:
:
Glueing adjustments
New cluster
Klebereinstellung
Einzelfunktionen
Klebeparameter
Dosiereinheit 3Dosiereinheit 2Dosiereinheit 1
Pattex Uhu 1Klebertyp:
Solltemperatur [°C]
Ideal
Geändert
Klebepunktvolumen
anpassen
Dosierstufen:
min. / max.
Düse [ mm ]
Abstandhalter [ mm ]
Einbauwinkel [Grad ]
Ret: Parameter ändern ESC: Abbruch
24.8
35.7
24.8
33.0
27.9
31.9
00 0
3 - 8 3 - 8 7 - 11
0.15
0.10
0.15
0.10
0.30
0.25
0
90
180
Betriebsanleitung SIPLACE 80 S/F/G 10 SIPLACE G
Ausgabe 07/97 ab Softwareversion SR.010.xx 10.4 Klebereinstellung
10 - 15
10.4.1.1 Einbauwinkel und Abstandhalter
Der Einbauwinkel des Abstandhalters bezieht sich auf die Transportrichtung der Leiterplatte bzw. des Maschi-
nenkoordinatensystems. Der Einbauwinkel beträgt in Transportrichtung der Leiterplatte 0 Grad.
Diese Einbauwinkel werden von der Mitte des Abstandhalters in positiver Richtung gezählt (siehe Abb.
10.4.3).

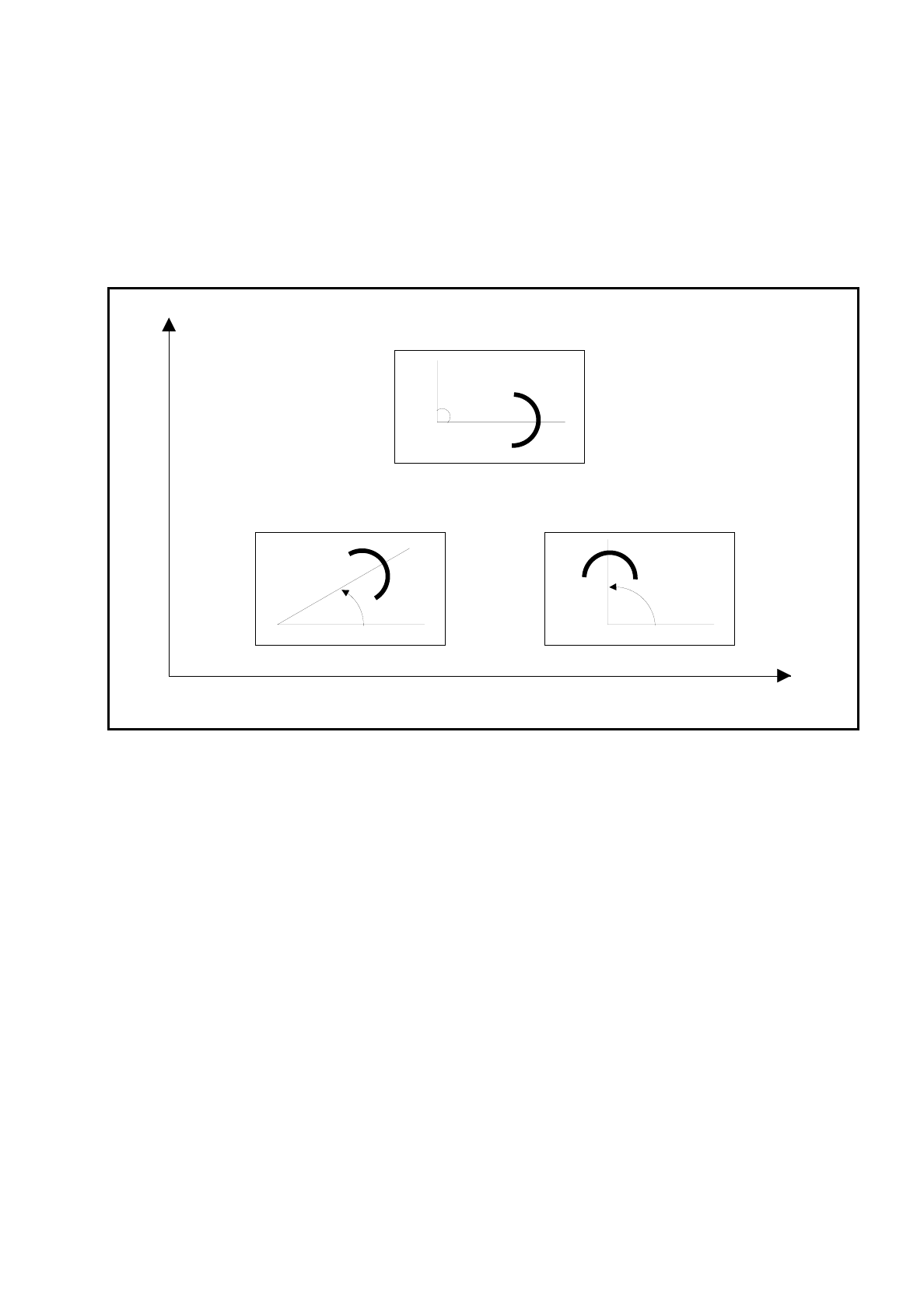

Abb. 10.4.3 Ermittlung der Einbauwinkel für Abstandhalter
Y
X
Abstandhalter in 90 Grad Stellung
Abstandhalter in 45 Grad Stellung
Maschinenkoordinatensystem
Abstandhalter in 0 Grad Stellung
Transportrichtung der Leiterplatte
10 SIPLACE G Betriebsanleitung SIPLACE 80 S/F/G
10.4 Klebereinstellung Ausgabe 07/97 ab Softwareversion SR.010.xx
10 - 16
10.4.1.2 Klebeparameter ändern
●
Betätigen Sie die
Return
-Taste, wenn Sie im Menü "Klebeparameter" Änderungen vornehmen möchten.
Das Menüfenster "Klebeparameter ändern" wird aufgeklappt.
Abb. 10.4.4
●
Bringen Sie den Cursorbalken mit Hilfe der
Cursortasten
über den Parameter den Sie ändern wollen.
Die eingestellten Werte werden vorgelegt.
●
Geben Sie die neuen Werte ein und bestätigen Sie mit der
Return-
Taste.
HINWEIS
Die Solltemperatur kann für alle drei Dosiereinheiten (DE) zwischen 15.5 bis 40.0 Grad Celsius variieren. Kle-
bepunktvolumen "0" ist die Standardeinstellung. Der Kleber entspricht hierbei dem Zustand, unter denen
seine Kennlinie aufgenommen wurde.
Sollte der verwendete Kleber jedoch nicht die vorgegebenen Punktgrößen hervorbringen, kann das Klebe-
punktvolumen für alle drei Dosiereinheiten (DE) in einem Bereich zwischen -5 bis +5 angepaßt werden (-5 =
min. Klebepunktvolumen, +5 = max. Klebepunktvolumen). Dabei wird das gesamte Dosierpunktspektrum
beeinflußt.
●
Betätigen Sie die
Esc.
-Taste, wenn Sie das Menü "Klebeparameter ändern" verlassen wollen.
SI 80G V 10.x
Rüstung :
Maschinenoptionen
Software options Vision system
Fehler
Zustand
Aktion
:
:
:
Glueing adjustments
New cluster
Klebereinstellung
Einzelfunktionen
Klebeparameter
Dosiereinheit 3Dosiereinheit 2Dosiereinheit 1
Pattex Uhu 1Klebertyp
Solltemperatur [°C]
Ideal:
Modified:
Glueing point volume:
Glueing sizes:
<min / max>:
Nozzle [ mm ]:
Spacer [ mm ]:
Install. angle [ ° ]:
Ret: Modify glueing parameters ESC: abort
24.8
35.7
24.8
33.0
27.9
31.9
00 0
3 - 8 3 - 8 7 - 11
0.15
0.10
0.15
0.10
0.30
0.25
0
90
180
Klebeparameter ändern
Solltemperatur DE1:
[°C]
Solltemperatur DE2:
Solltemperatur DE3:
Klpkt.vol. DE1:
Klpkt.vol. DE2:
Klpkt.vol. DE3:
Ret. Eingabe ESC: Abbruch
XX.X
XX.X
XX.X
-XX
-XX
-XX
