2.1 Anzeige- und Bedienelemente
Jede Station besitzt zur Steuerung einen eigenen Rechne mit Winchesterlaufwer, 3,5"-Floppydisklaufwerk,
Tastatur und VGA-Farbbildmonitor. Rechner und Laufwerke sind im Steuereinschub des Automaten unterge-
bracht und nur entsprechend ausgebildeten Personal zugänglich zu machen. Zwei Bedienfelder an der Front-
und Rückseite des Automaten nehmen Start- und Stopptaste, NOT-AUS-Taster, Schlüsselschalter und Bau-
elementezähler auf.
WARNUNG
∆
!
∆
!
Die Maschinenständertüren dürfen nur von entsprechend qualifiziertem Personal geöffnet werden, da
bestimmte Teile des Automaten unter gefährlichen Spannungen stehen. Die geltenden Unfallverhütungs- und
VDE-Vorschriften müssen dabei strikt beachtet werden.
Bei Nichtbeachtung können Tod, schwere Körperverletzung oder erheblicher Sachschaden die Folge sein.

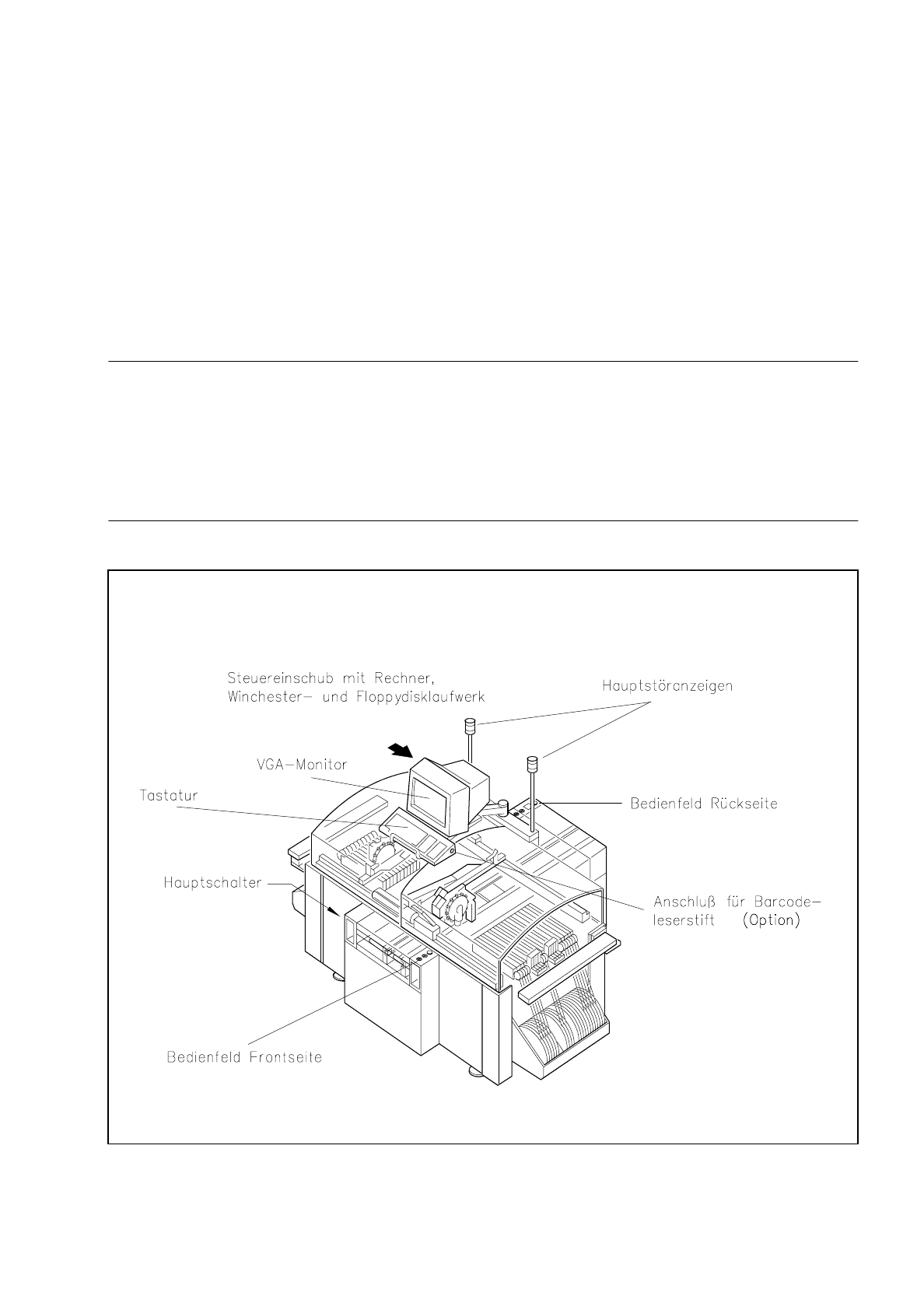

Abb. 2.1.1 Anzeige und Bedienelemente am Automaten
2 Anzeige- und Bedienelemente Betriebsanleitung SIPLACE 80 S/F/G
2.1 Anzeige- und Bedienelemente Ausgabe 07/97 Softwareversion SR.009.xx
2 - 4
Betriebsanleitung SIPLACE 80 S/F/G 2 Anzeige- und Bedienelemente
Ausgabe 07/97 ab Softwareversion SR.010.xx 2.2 Ein- und Ausgabegeräte des Automaten
2 - 5
2.2 Ein- und Ausgabegeräte des Automaten
2.2.1 Bildschirm (DMD 14)
VORSICHT
∆
!
• Schützen Sie den Monitor vor Feuchtigkeit und übermäßiger Wärme (Sonneneinstrahlung, Heizung).
• Blockieren Sie nicht die Belüftungsschlitze.
• Versuchen Sie niemals, das Gehäuse zu entfernen, da Sie sich sonst hohen Spannungen aussetzen.
• Verschütten Sie keine Flüssigkeiten über den Monitor und lassen Sie keine Gegenstände durch
• Gehäuseöffnungen hineinfallen.
• Achten Sie auf die richtig eingestellte Betriebsspannung.
Nach dem Einschalten des Automaten erscheint das Stationsmenü je nach Privilegierungsgrad (Paßwort-
schutz) am Monitor. Der Monitor wird über einen vom Maschinencontroller (MC1) gesteuerten Multiplexer
umgeschaltet. Damit erscheinen zum einen das Steuerungsmenü des Stationsrechners, zum anderen kön-
nen die von den LP- und BE-Visionsystemen generierten Digitalbilder beider Portalachsensysteme dargestellt
werden.
2.2.1.1 Bedienelemente und Anzeigen an der Frontseite
Abb. 2.2.1 Bedienelemente und Anzeigen an der Frontseite
