2.2 Ein- und Ausgabegeräte des Automaten
2.2.1 Bildschirm (DMD 14)
VORSICHT
∆
!
• Schützen Sie den Monitor vor Feuchtigkeit und übermäßiger Wärme (Sonneneinstrahlung, Heizung).
• Blockieren Sie nicht die Belüftungsschlitze.
• Versuchen Sie niemals, das Gehäuse zu entfernen, da Sie sich sonst hohen Spannungen aussetzen.
• Verschütten Sie keine Flüssigkeiten über den Monitor und lassen Sie keine Gegenstände durch
• Gehäuseöffnungen hineinfallen.
• Achten Sie auf die richtig eingestellte Betriebsspannung.
Nach dem Einschalten des Automaten erscheint das Stationsmenü je nach Privilegierungsgrad (Paßwort-
schutz) am Monitor. Der Monitor wird über einen vom Maschinencontroller (MC1) gesteuerten Multiplexer
umgeschaltet. Damit erscheinen zum einen das Steuerungsmenü des Stationsrechners, zum anderen kön-
nen die von den LP- und BE-Visionsystemen generierten Digitalbilder beider Portalachsensysteme dargestellt
werden.
2.2.1.1 Bedienelemente und Anzeigen an der Frontseite

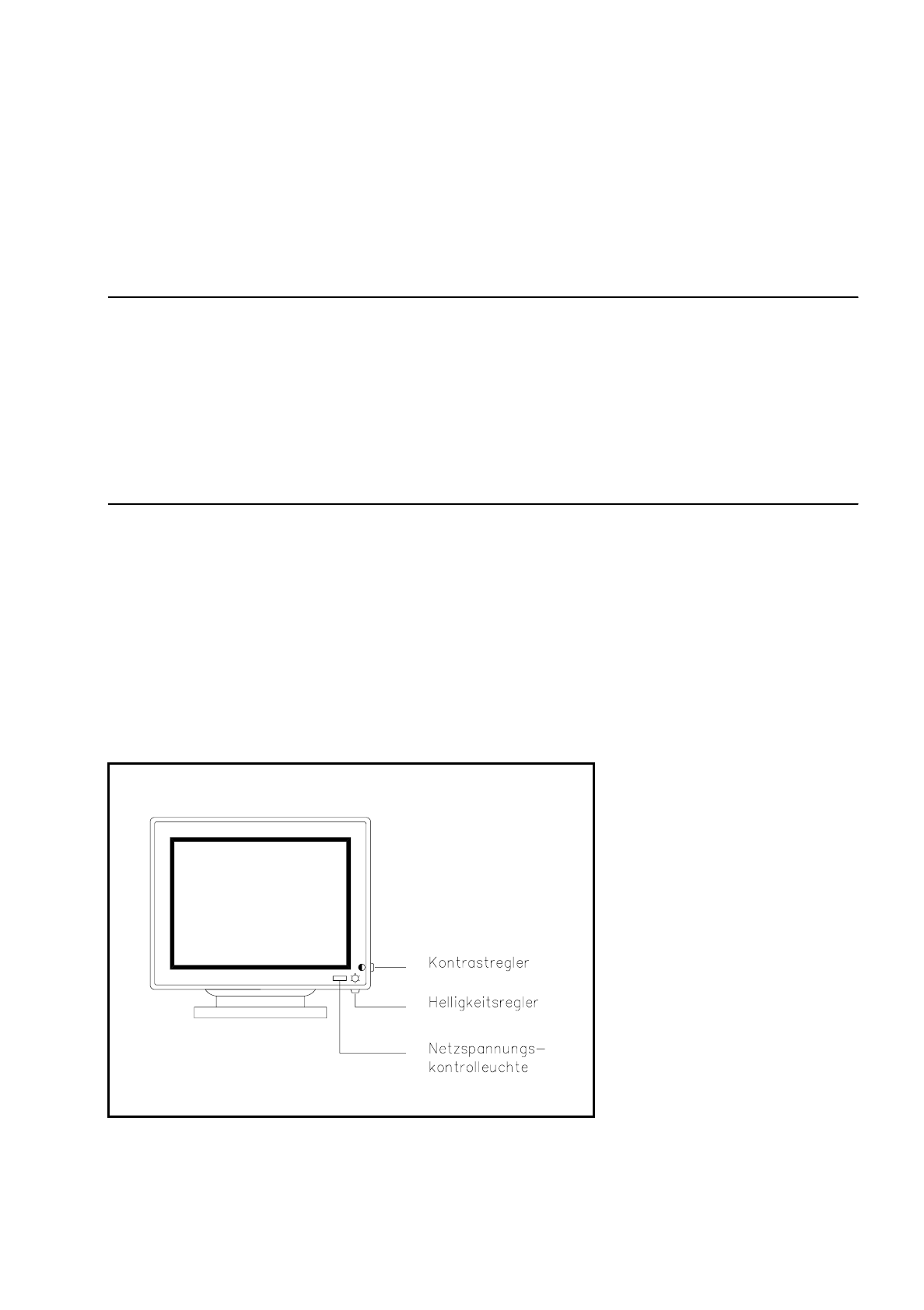

Abb. 2.2.1 Bedienelemente und Anzeigen an der Frontseite
2 Anzeige- und Bedienelemente Betriebsanleitung SIPLACE 80 S/F/G
2.2 Ein- und Ausgabegeräte des Automaten Ausgabe 07/97 Softwareversion SR.009.xx
2 - 6
●
Netzspannung EIN/AUS
Diese Anzeige leuchtet, wenn die Netzspannungsversorgung einwandfrei angeschlossen und der Netz-
schalter eingeschaltet sind.
●
Helligkeit
Mit diesem Regler können Sie die Helligkeit des Bildschirms einstellen.
●
Kontrast
Mit diesem Regler können Sie den Kontrast des Bildschirms einstellen.
HINWEIS
Stellen Sie Helligkeit und Kontrast nicht auf Maximum. Sie verkürzen unnötigerweise die Lebensdauer des
Bildschirms.
2.2.1.2 Bedienelemente auf der Monitorrückseite

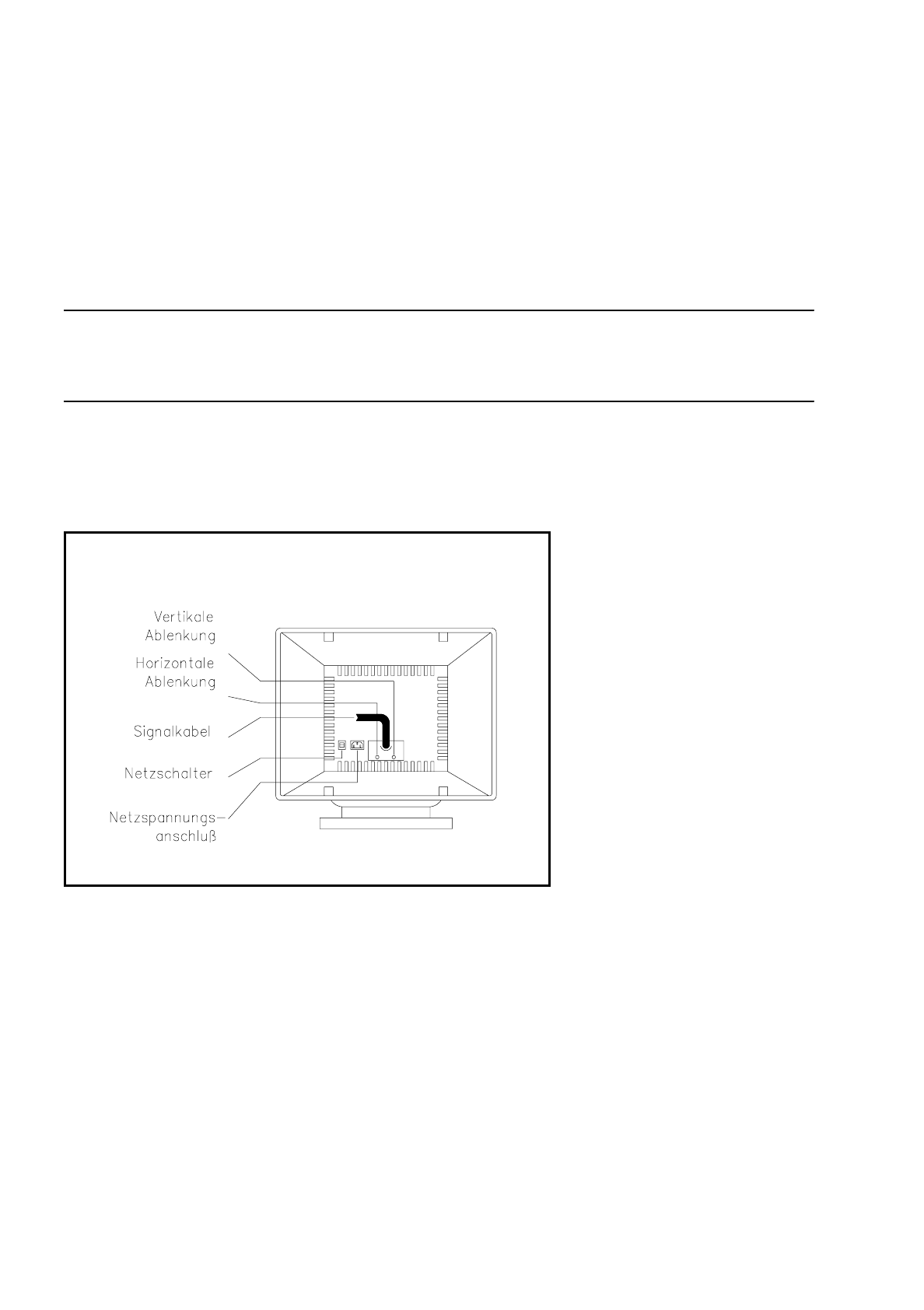

Abb. 2.2.2 Bedienelemente auf der Monitorrückseite
●
Netzschalter EIN/AUS
Mit diesem Kippschalter schalten Sie den Monitor ein und aus.
●
Horizontale Ablenkung
Mit diesem Drehknopf können Sie die horizontale Ablenkung der Bildschirmanzeige einstellen.
●
Vertikale Ablenkung
Mit diesem Drehknopf können Sie die vertikale Ablenkung der Bildschirmanzeige einstellen.
●
Netzspannungsanschluß
Schließen Sie das Netzkabel zunächst am Monitor an, dann an die mit Masse verbundene Steckdose.
