11.1 Pipettenwechsler für Revolverkopf
11.1.1 Übersicht
Der Pipettenwechsler wird in den Automaten SIPLACE 80S/80F eingesetzt. Pro Revolverkopf wird ein Pipet-
tenwechsler benötigt. Er ist modular aufgebaut und besteht aus min.1 und max. 7 Magazinen.
Auf diesen Magazinen befinden sich jeweils 12 Pipettengaragen (siehe Abb. 11.1.2). Die Magazine werden
auf einen gemeinsamen Träger gesetzt, der sich in dem Raum zwischen Leiterplattentransport und Zuführ-
modulen befindet (siehe Abb. 11.1.1). Die Lage der Magazine zueinander ist durch jeweils zwei Paßstifte fest-
gelegt.

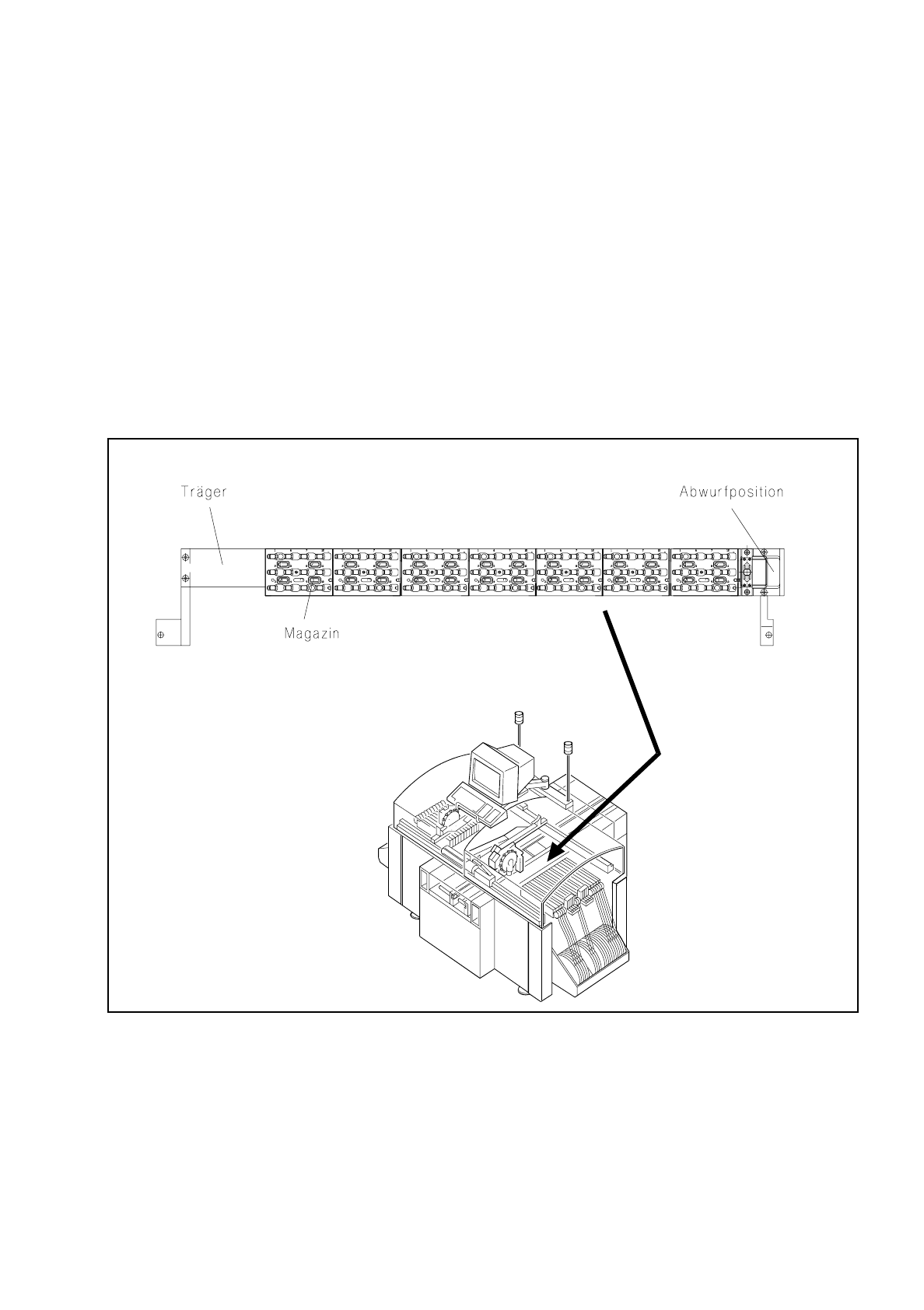

Abb. 11.1.1 Einbauort - Pipettenwechsler in der SIPLACE 80S
11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G
11.1 Pipettenwechsler für Revolverkopf Ausgabe 07/97 ab Softwareversion SR.010.xx
11 - 4
11.1.2 Technische Daten
11.1.2.1 Softwareempfehlung
Stationssoftware Version
≥
008.06
Achs-Eprom Version
≥
003.09
Sitest Version
≥
202.003
11.1.3 Funktionsweise
Auf den einzelnen Magazinen des Pipettenwechslers befinden sich jeweils eine Positionsmarke zur Lageer-
kennung.
Die einzelnen Stellplätze der Magazine sind auf dem Pipettenwechsler mit den Zahlen 1 bis 7 gekennzeich-
net. Die einzelnen Pipettengaragen sind in den jeweiligen Magazinen von 1 bis 12 durchnumeriert (siehe Abb.
11.1.2).
HINWEIS
Sondermagazine können nach Rücksprache mit Siemens AUT 5 BSM angefertigt werden und erhalten eine
gesonderte Kennzeichnung.
Die Lagefixierung der Pipetten in den Garagen, erfolgt über ein, in einer Achse um 6mm verfahrbares Schlüs-
selblech. Je nach Stellung des Blechs werden die Pipetten entweder geklemmt oder freigegeben.
Die Bewegung des Blechs erfolgt über einen Pneumatikzylinder für alle Magazine bzw. alle Pipetten gleichzei-
tig. Alle Pipetten werden gleichzeitig freigegeben bzw. festgehalten.
Wenn kein Pipettenwechsel durchgeführt wird, befindet sich das Schlüsselblech immer in Stellung "geschlos-
sen".
Pipettenwechsler für Revolverkopf
Länge 685 mm
Breite 60 mm
Höhe 46 mm
Anzahl der Pipettengaragen min. 12 / max. 84
Aufrüstbare Pipettentypen 601, 604, 605, 611, 614, 615, 617, 618, 619, 623, 624
Material Keramik und Vectra
Öffnen und Schließen des Blechs < 200 ms
Fassungsvermögen des Abwurfbehälters ca. 50 Pipetten
Pneumatik 2 Pneumatikversorgungsleitung 5,5 und 2,5 bar
Bereitstellungstoleranz der einzelnen Pipetten
nach Vermessen der Positionsmarken
± 0,1 mm
