11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G 11.1 Pipettenwechsler für Revolverkopf Ausgabe 07/97 ab Softwareversion SR.010.xx 11 - 8 ❏
Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.1 Pipettenwechsler für Revolverkopf
11 - 7
11.1.6 Lageerkennung
Auf den einzelnen Magazinen befindet sich jeweils eine Positionsmarke zur Lageerkennung.

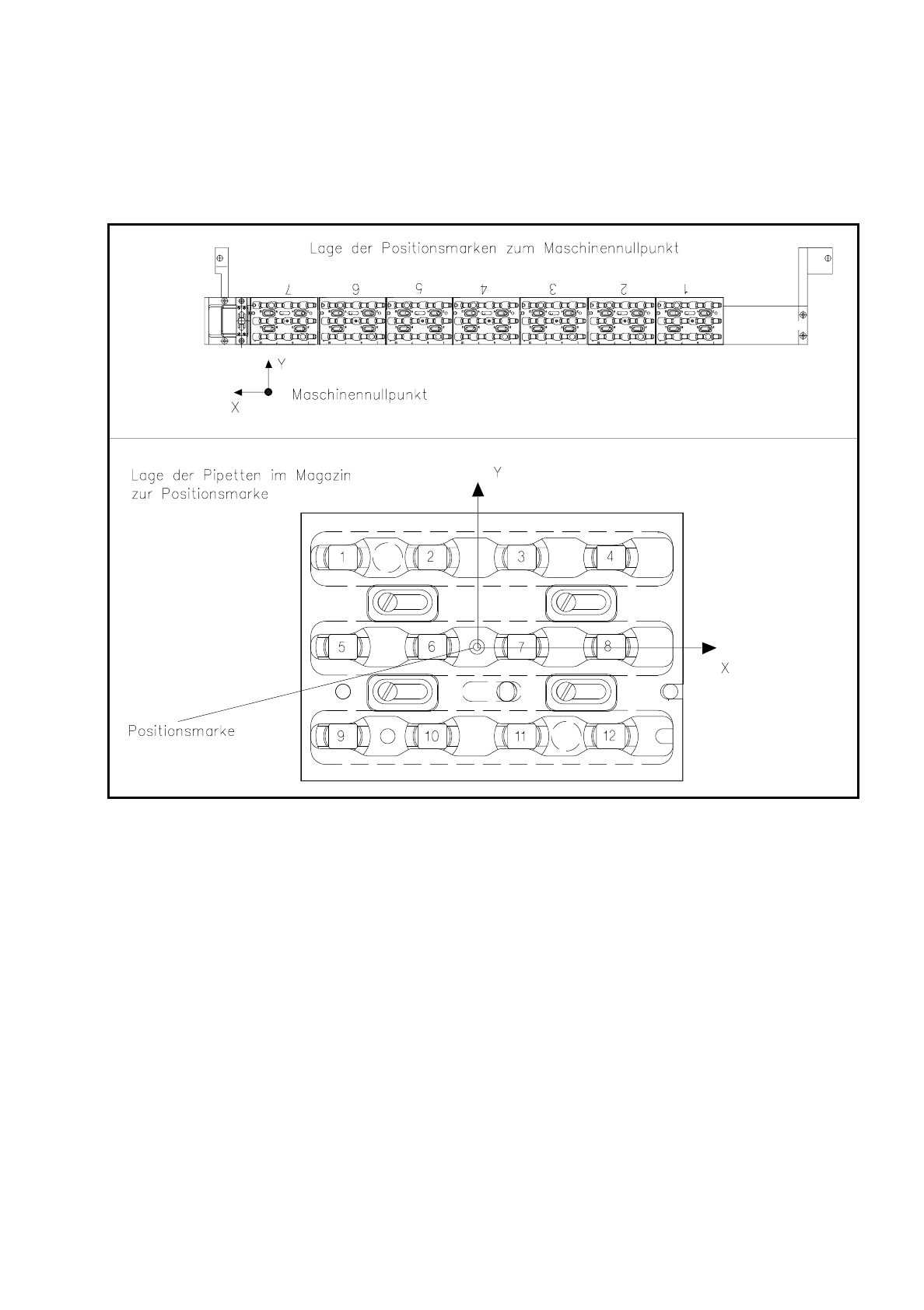

Abb. 11.1.3 Zusammenhang - Pipettenwechsler / Lageerkennung
●
Zur Markenhandhabung siehe Kapitel 7 "Visionsystem" dieser Betriebsanleitung.
11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G
11.1 Pipettenwechsler für Revolverkopf Ausgabe 07/97 ab Softwareversion SR.010.xx
11 - 8
❏
Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11 - 9
11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11.2.1 Übersicht
Abb. 11.2.1 Einbauort Pipettenwechsler für IC-Kopf
Der Pipettenwechsler ist modular aufgebaut und besteht aus min. 1 und max. 4 Magazinen mit jeweils 5
Pipettengaragen.
Die Magazine werden auf einen gemeinsamen Träger gesetzt, der sich in dem Raum zwischen Leiterplatten-
transport und Zuführmodulen befindet.
Mit einer Senkschraube, in der mittleren Pipettengarage, werden die einzelnen Magazine am Träger festge-
schraubt.
Die genaue Lage der Magazine zueinander ist dabei durch jeweils zwei Paßstifte festgelegt.
