Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen Ausgabe 07/97 ab Softwareversio n SR.010.xx 11.2 Pipettenwechsler für IC-Kopf (ICPW20) 11 - 9 11.2 Pipettenwechsler für IC-Kopf (ICPW20) 11.2.1 Übersicht Abb. 1…
11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G
11.1 Pipettenwechsler für Revolverkopf Ausgabe 07/97 ab Softwareversion SR.010.xx
11 - 8
❏
Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11 - 9
11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11.2.1 Übersicht

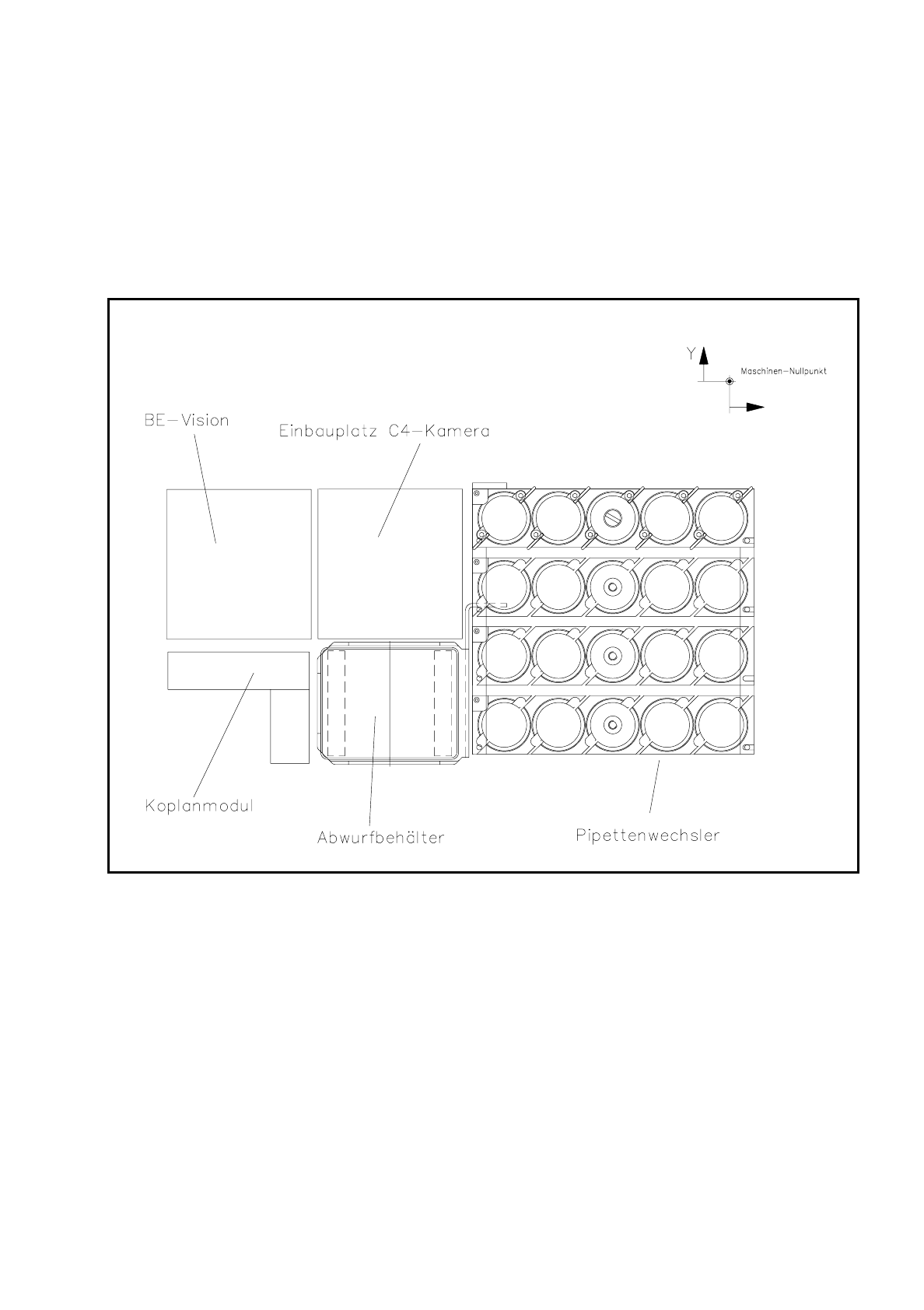

Abb. 11.2.1 Einbauort Pipettenwechsler für IC-Kopf
Der Pipettenwechsler ist modular aufgebaut und besteht aus min. 1 und max. 4 Magazinen mit jeweils 5
Pipettengaragen.
Die Magazine werden auf einen gemeinsamen Träger gesetzt, der sich in dem Raum zwischen Leiterplatten-
transport und Zuführmodulen befindet.
Mit einer Senkschraube, in der mittleren Pipettengarage, werden die einzelnen Magazine am Träger festge-
schraubt.
Die genaue Lage der Magazine zueinander ist dabei durch jeweils zwei Paßstifte festgelegt.
11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G
11.2 Pipettenwechsler für IC-Kopf (ICPW20) Ausgabe 07/97 ab Softwareversion SR.010.xx
11 - 10
11.2.2 Technische Daten
11.2.3 Funktionsweise

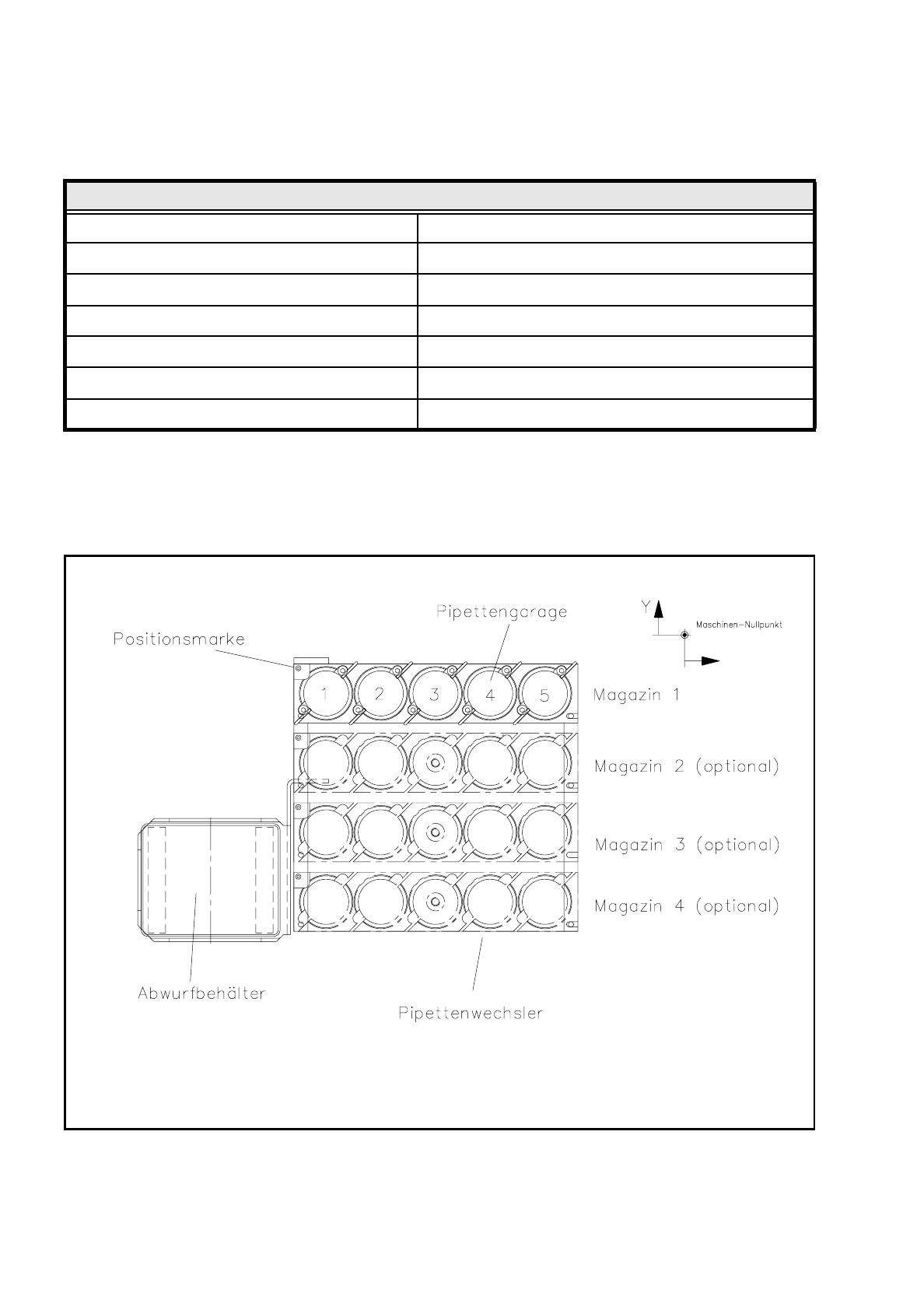

Abb. 11.2.2 Übersicht Pipettenwechsler
Pipettenwechsler für IC-Kop
f
Länge 165 mm
Breite 160 mm
Höhe 485 mm
Anzahl der Magazine min. 1 (Standard) / max. 4
Anzahl der Pipettengaragen min. 5 / max. 20
Aufrüstbare Pipettentypen 416, 417, 418, 419
Material Kunststoff oder Stahl
