11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G 11.2 Pipettenwechsler für IC-Kopf (ICPW20) Ausgabe 07/97 ab Softwareversion SR.010.xx 11 - 12 ❏
Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11 - 11
Auf den einzelnen Magazinen befindet sich jeweils eine Positionsmarke zur Lageerkennung.
Die einzelnen Stellplätze der Magazine sind von 1 bis 4 durchnummeriert.
Die einzelnen Pipettengaragen sind in den einzelnen Magazinen von 1 bis 5 durchnummeriert.
Die Lagefixierung der Pipetten in den Garagen erfolgt durch federnde Haken. Je nach Drehrichtung der IC-
Kopf-Achse, werden die Pipetten entweder geklemmt oder freigegeben.
11.2.4 Hinweise zur Bedienung
●
Benutzen Sie zum Einlegen bzw. Wechseln der Pipetten das Pipettenentnahmewerkzeug (siehe Abschnitt
9.6.6.1 dieser Betriebsanleitung).
●
Reinigen Sie den Pipettenwechsler, wie dies in Abschnitt 9.3.7 dieser Betriebsanleitung beschrieben ist.
11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G
11.2 Pipettenwechsler für IC-Kopf (ICPW20) Ausgabe 07/97 ab Softwareversion SR.010.xx
11 - 12
❏
Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.3 Leiterplattenbarcode
11 - 13
11.3 Leiterplattenbarcode
11.3.1 Übersicht
Der Leiterplattenbarcode kann von der Unterseite (Lötseite) oder der Oberseite (Bestückseite) einer Leiter-
platte gelsen werden.
Wird der Barcode auf der Oberseite einer Leiterplatte angebracht, so wird der Lesekopf so montiert, daß der
Lesestrahl des Barcodelesers von oben auf die Leiterplatte strahlt.
Wird der Barcode auf der Unterseite einer Leiterplatte angebracht, so wird der Lesekopf so montiert, daß der
Lesestrahl des Barcodelesers von unten auf die Leiterplatte strahlt.

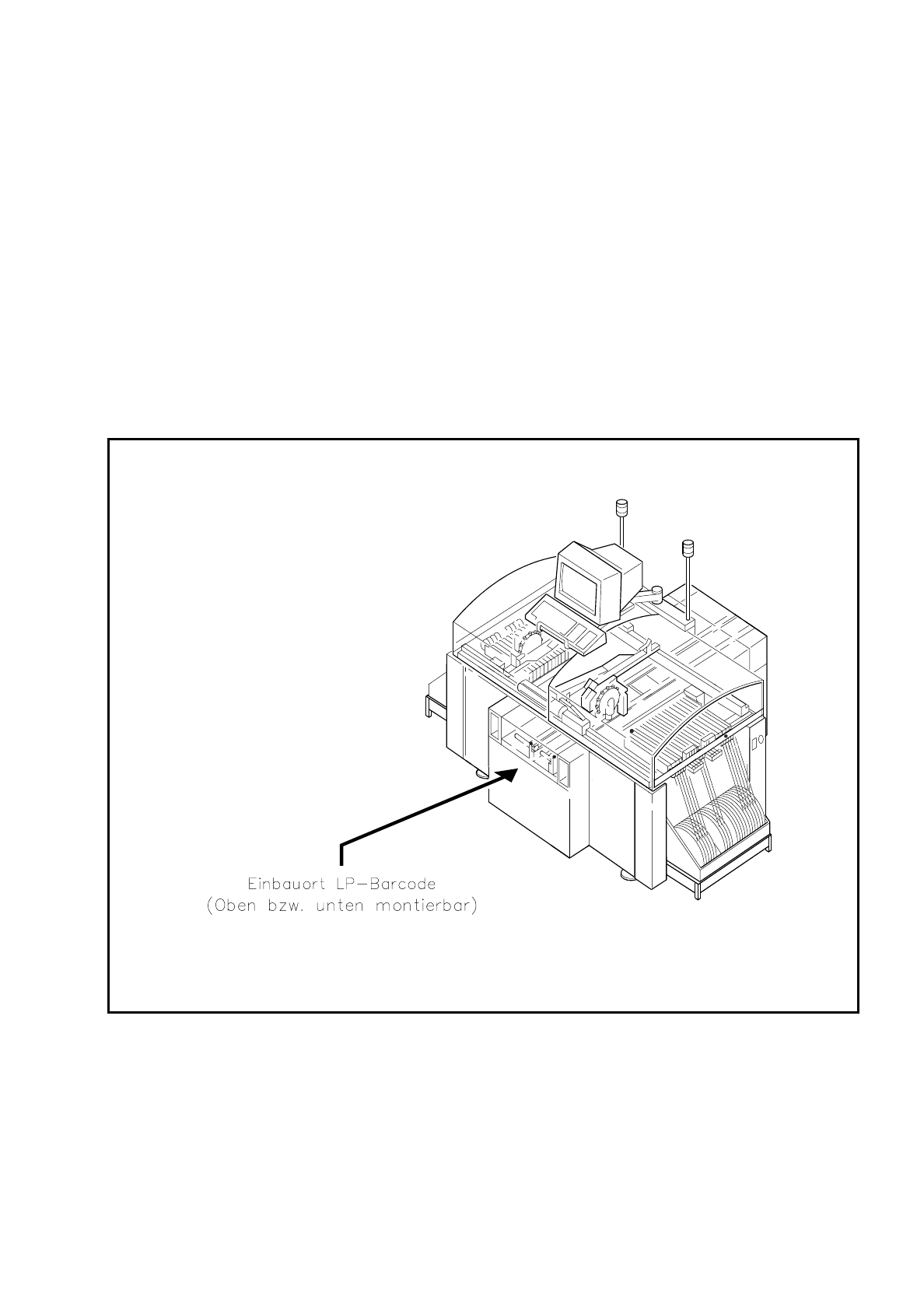

Abb. 11.3.1 Einbauort des LP-Barcodes
