Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.3 Leiterplattenbarcode
11 - 15
HINWEIS
Ist der Barcode den Sie verarbeiten möchten während der Inbetriebnahme bekannt, wird der Barcode auf
ihren Barcodetyp eingestellt. Ansonsten wird der Barcodetyp CODE 2/5 interleaved vorinstalliert. Falls Sie
ihren Barcodetyp ändern wollen, ist die Parametrierung in den nachfolgenden Schritten beschrieben.
Die Parametrierung erfolgt mit dem Programm SR_INST_LPBC.001.001.
Führen Sie nur die nachfolgend beschriebenen Schritte in den jeweiligen Menüs durch. Alle weiteren Parame-
ter sind Standardwerte und müssen nicht angepaßt werden.
●
Legen Sie die Diskette mit dem Testprogramm SITEST in das Laufwerk A:>
●
Booten Sie das System mit der Tastenkombination Strg+Alt+Entf
●
Legen Sie die Diskette SR_INST_LPBC.001.001 in das Laufwerk A:>
●
Booten Sie das System mit der Tastenkombination Strg+Alt+Entf
●
Schalten Sie die Steuerung EIN.
●
Das Setup-Menü wird geöffnet.
HINWEIS
Wird das Setup Menü nicht geöffnet, fehlt die Kommunikation mit dem LP-Barcode.
Mögliche Ursache: +24V Spannungsversorgung fehlt, Schnittstelle unterbrochen, Laser defekt.
●
Wählen Sie im Setup-Menü < E >
●
Wählen Sie das Untermenü Code < 1 >
●
Wählen Sie das Untermenü Code Typ < 1>
●
Wählen Sie den Code Type aus, den Sie verarbeiten möchten < Kundenspezifisch>
HINWEIS
Bei Änderung des Codetyps
oder
der Stellenzahl müssen
beide
Werte neu eingegeben werden.
●
Geben Sie die Stellenzahl des Barcodes ein <Kundenspezifisch>
Bestätigen Sie mit < Enter >
HINWEIS
Geben Sie die Stellenzahl als feste Zahl ein. Die Vorgabe eines Zahlenbereiches kann zu Fehlern führen.
●
Verlassen Sie das Menü mit < Esc >
●
Verlassen Sie das Menü mit < Esc >
●
Verlassen Sie das Menü mit < Esc >
●
Sichern Sie die Parameter mit store permanent < 3 >
11 Stationserweiterungen Betriebsanleitung SIPLACE 80 S/F/G
11.3 Leiterplattenbarcode Ausgabe 07/97 ab Softwareversion SR.010.xx
11 - 16
11.3.4.1 Einstellen des Lesestrahls
●
Schieben Sie die Leiterplatte in das Eingabeband.
●
Die Diskette SR_CONF_LPBC.100.001 muß weiterhin geladen und die Steuerung eingeschaltet sein.
●
Justieren Sie den Lesekopf so, daß der Laserstrahl beim Einfahren der Leiterplatte den gesamten Barcode
scannen kann. Beachten Sie dabei die Leserichtungrichtung des Barcodes
●
Schalten Sie mit der +Taste der Tastatur den Lesestrahl EIN.
●
Fahren Sie die Leiterplatte über den Barcode. Der gelesene Barcode wird am Bildschirm angezeigt.
●
Mit der - Taste der Tastatur schalten Sie den Lesestrahl AUS.
HINWEIS
Zur weiteren Bedienung und Programmierung, siehe die Betriebsanleitung Linienrechner Unix.
●
Beachten Sie.

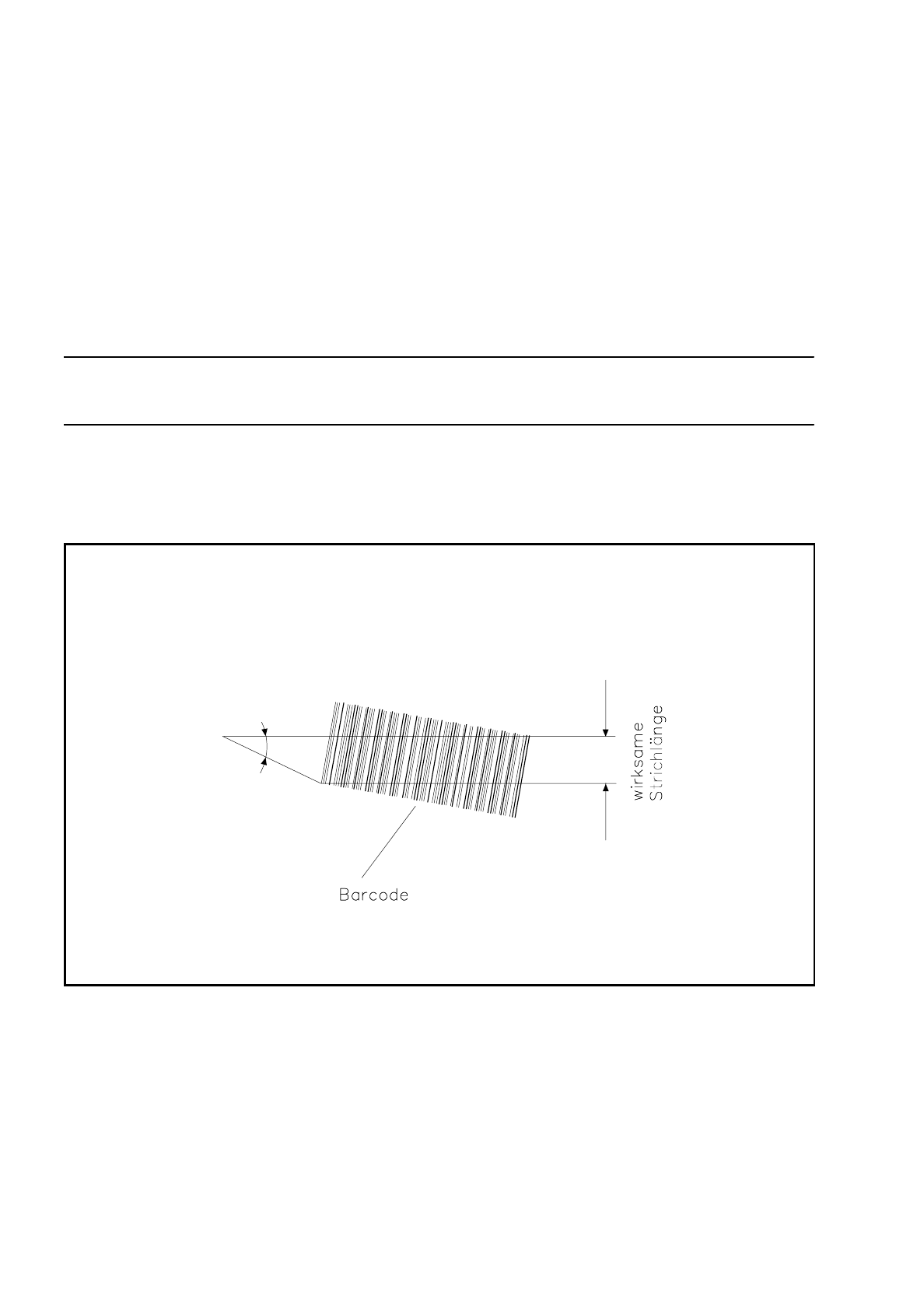

Je kleiner der Lesewinkel ist, desto größer ist die wirksame Strichlänge. Denn je größer die wirksame
Strichlänge ist, desto sicherer wird die Lesung des Barcodes.
Abb. 11.3.2 Barcodelesung
Betriebsanleitung SIPLACE 80 S/F/G 11 Stationserweiterungen
Ausgabe 07/97 ab Softwareversion SR.010.xx 11.3 Leiterplattenbarcode
11 - 17
11.3.5 Technische Daten
Auflösung dünnste Strichdicke 0,19....0,3mm
Lesegeschwindigkeit 600 scans/sec.
Leseabstand 60....90mm
Lesefenster 90mm (Max. erlaubte Barcodelänge)
Neigung des Lesekopfes zum Barcode
5....10
o
Lichtquelle Laserdiode rot 670nm
1 mW
Laserschutzklasse 2
Schutzart IP 65
Lesbare Barcode-Arten Code 39
Code 128/EAN 128
Code 2/5 interleaved
Codabar
2/5 IATA
2/5 INDUSTRIAL
UPC
EAN
Pharma Code
EAN Addendum
(weitere auf Anfrage)
Strichlänge
≥
4mm
Voraussetzung: bei LP Geschwindigkeit 300 mm/sec.
und einer Scanrate von 600 scan/sec müssen 3
Lesungen möglich sein
Kontrastverhältnis nach DIN 66236
≥
70%
Druckfarbe der Striche schwarz
dunkelgrün
dunkelblau
Farbe des Hintergrundes weiß
beige
gelb
orange
Barcodelänge
(einschl.der beiden Ruhezonen)
≤
90 mm
