Betriebsanleitung SIPLACE 80S/F/G 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.010.xx 17.1 Pipettenkontur Diagramme
17 - 3
17.1 Pipettenkontur Diagramme
Im folgenden Teil werden die aktuellen SIPLACE-Pipettenkontur-Diagramme beschrieben. Mit diesen Dia-
grammen kann getestet werden, ob eine bestimmte Pipette für die jeweilige Bestückaufgabe geeignet ist.
Mit den Pipettenkontur- Diagrammen besteht die Möglichkeit, die Bauelemente-Höhen-Differenz und den
Bestückschatten für jede Bestückaufgabe zu prüfen. Dadurch kann ermittelt werden, wie nahe z.B. ein Bau-
element an einen Stecker problemlos bestückt werden kann.
17.1.1 Definitionen
17.1.1.1 Erforderliche Parameter

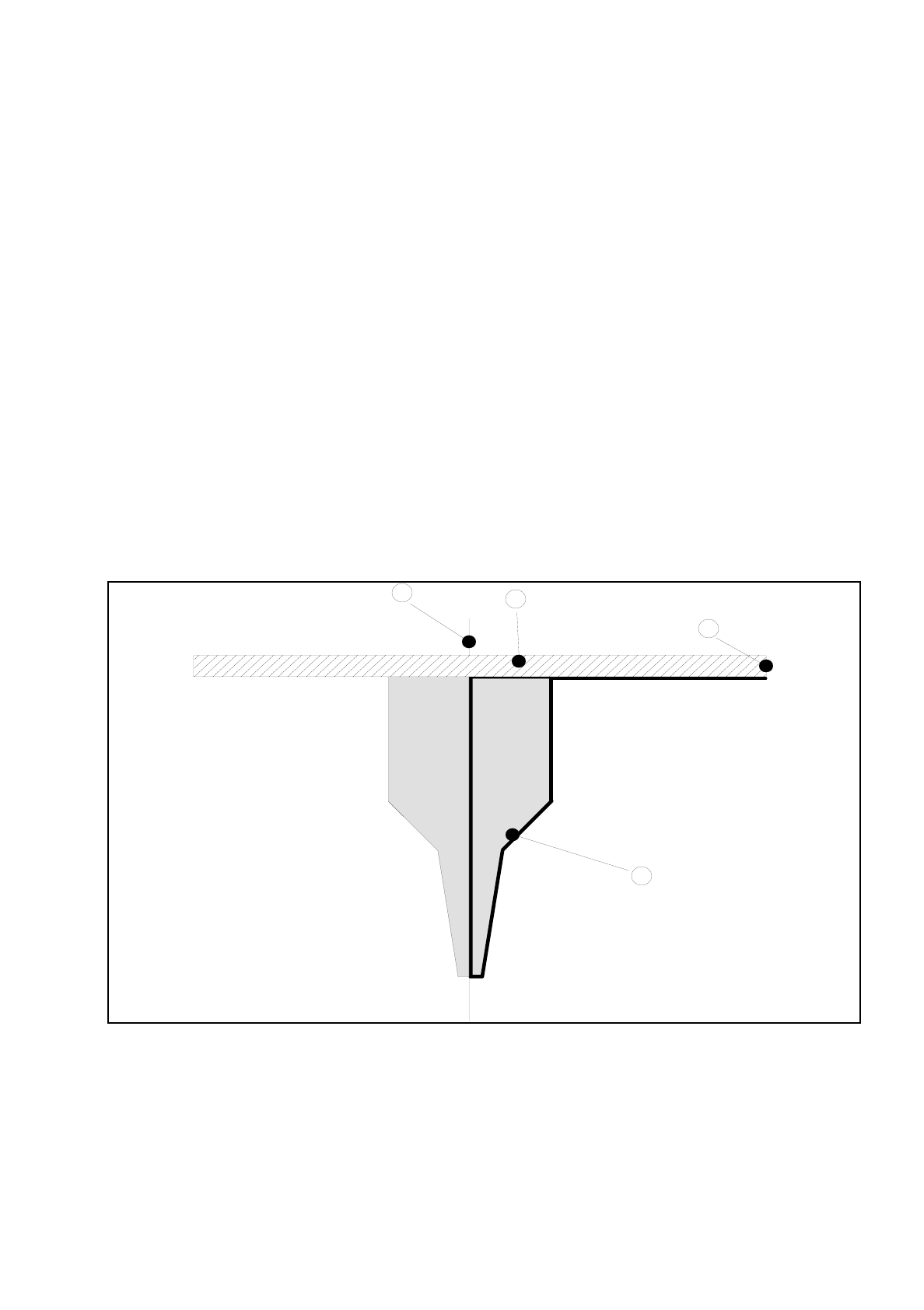

In einem Pipettenkontur-Diagramm werden folgende Parameter abgebildet (siehe Abb. 17.1.1 "Übersicht der
Pipette").
Abb. 17.1.1 Übersicht der Pipette
- Legende zu
Abb. 17.1.1
➀
Pipettenmitte
➁
Codierscheibe
➂
Aussenkante Codierscheibe
➃
Pipettenkontur 6xx
3
1
2
4
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S/F/G
17.1 Pipettenkontur Diagramme Ausgabe 07/97 ab Softwareversion SR.010.xx
17 - 4
17.1.1.2 Lange und schmale Pipettenseite

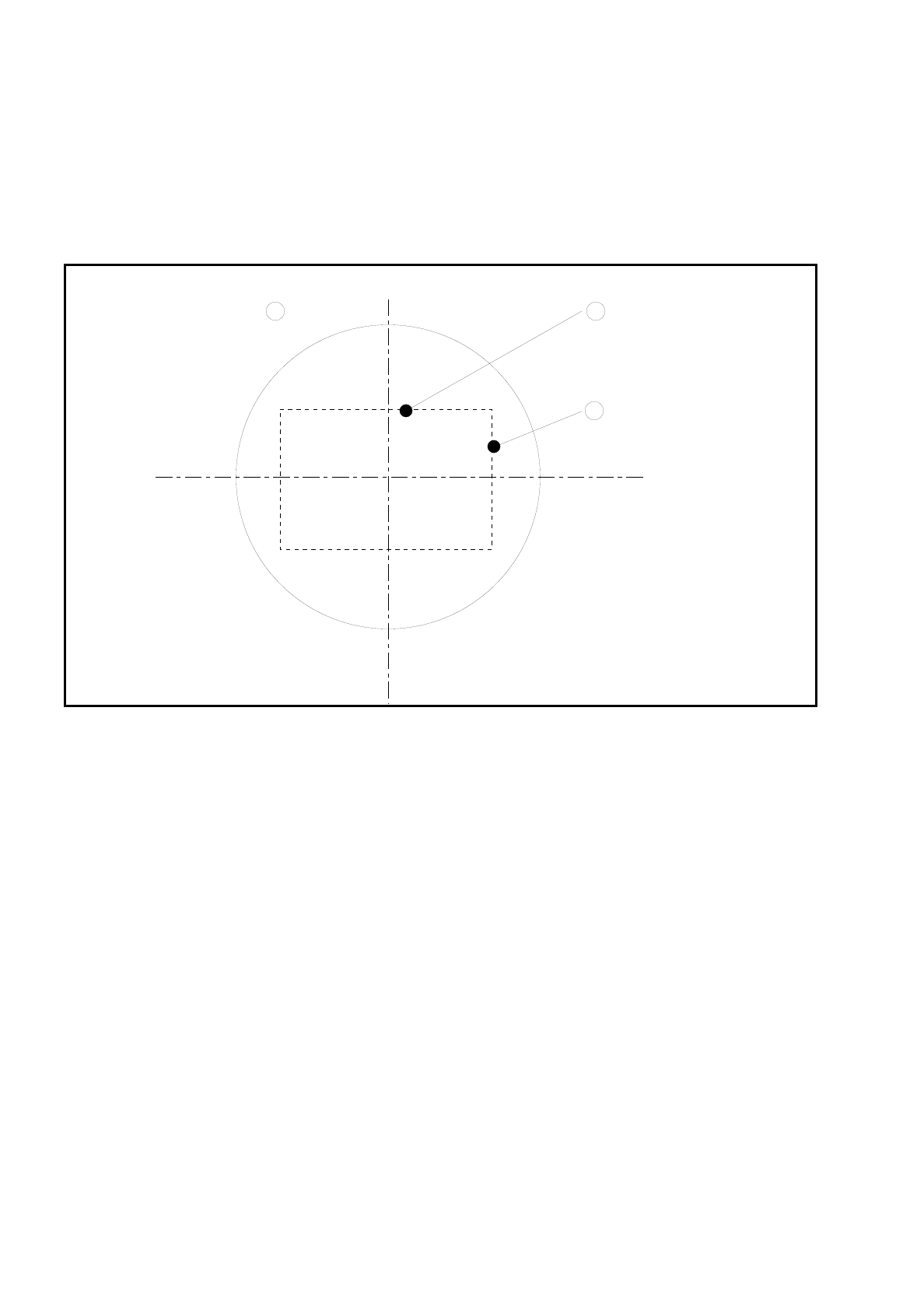

Für jeden Pipettentyp (z. B 6xx) gibt es zwei Pipettenkontur-Diagramme. Ein Diagramm für die lange Seite
und ein Diagramm für die schmale Seite der Pipetten. Eine Übersicht für die jeweilige Pipettenseite zeigt die
Abb. 17.1.2 "Draufsicht Pipette".
Abb. 17.1.2 Draufsicht Pipette
- Legende zu
Abb. 17.1.2
➀
Draufsicht Pipette
➁
Lange Seite der Pipette
➂
Schmale Seite der Pipette
2
3
1
Betriebsanleitung SIPLACE 80S/F/G 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.010.xx 17.1 Pipettenkontur Diagramme
17 - 5
17.1.1.3 Pipette/Pipettenkontur

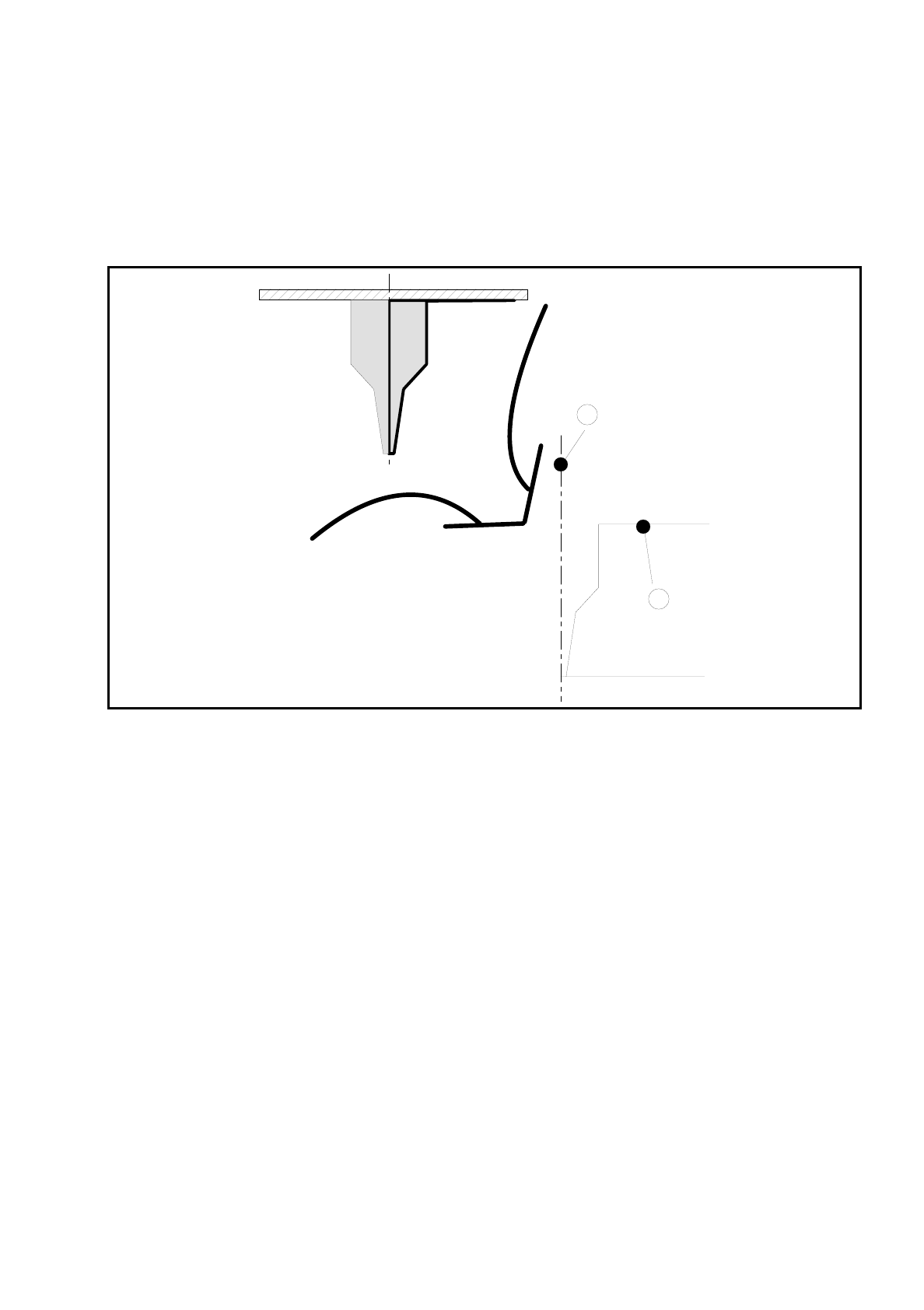

Die Abb. 17.1.3 "Darstellung der Pipettenkontur (rechte Pipettenhälfte)" zeigt den Zusammenhang Pipette
und Diagramm.
Die Kontur der Pipette wird im Pipettenkontur-Diagramm abgebildet.
Abb. 17.1.3 Darstellung der Pipettenkontur (rechte Pipettenhälfte)
- Legende zu
Abb. 17.1.3
➀
Pipettenmitte
➁
Pipettenkontur 6xx
1
2
