17 Pipettenübersicht Betriebsanleitung SIPLACE 80S/F/G 17.1 Pipettenkontur Diagramme Ausgabe 07/97 ab Softwareversion SR.010.xx 17 - 8 17.1.3 Pipettenkontur-Diagramm e In Abb. 17. 1.6 und Abb. 17.1.7 sind die Pipe tten-K…
Betriebsanleitung SIPLACE 80S/F/G 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.010.xx 17.1 Pipettenkontur Diagramme
17 - 7

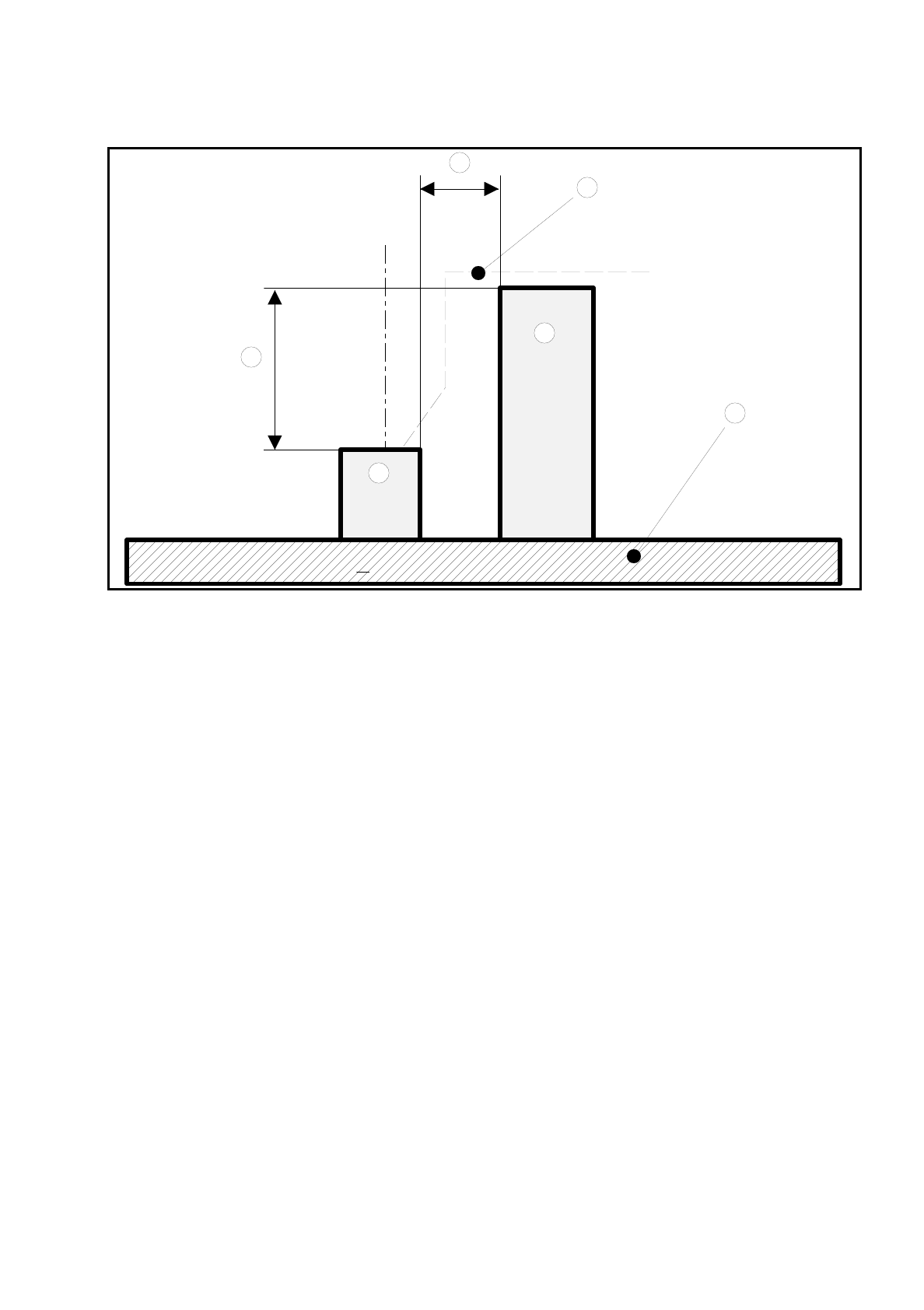

Abb. 17.1.5 Zusammenhang Bauelemente-Höhendifferenz und Bestückschatten
- Legende zu
Abb. 17.1.5
➀
Bauelemente-Höhendifferenz
➁
Bestückschatten
➂
Pipettenkontur aus Diagramm 6xx
➃
Leiterplatte
➄
Bauelement 1
➅
Bauelement 2
Das Bauelement 1 kann mit der gewählten Pipette nun so nah an Bauelement 2 bestückt werden, wie es die
Höhendifferenz der beiden Bauteile zuläßt.
1
2
3
4
6
5
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S/F/G
17.1 Pipettenkontur Diagramme Ausgabe 07/97 ab Softwareversion SR.010.xx
17 - 8
17.1.3 Pipettenkontur-Diagramme
In Abb. 17.1.6 und Abb. 17.1.7 sind die Pipetten-Konturdiagramme für den Pipettentyp 6xx (jeweils schmale
und lange Pipettenseite) abgebildet.
Betriebsanleitung SIPLACE 80S/F/G 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.010.xx 17.1 Pipettenkontur Diagramme
17 - 9
Abb. 17.1.6 Pipettenkontur für Pipettentyp 6xx / schmale Seite
- Legende zu
Abb. 17.1.6
➀
BE Höhendifferenz [mm]
➁
Bestückschatten [mm]
➂
Codierscheibe Außenkante
➃
Pipettenmitte
