3.1 Einleitung Einschalten
3.1.1 Allgemeines
Die Einschaltfunktionen der SIPLACE 80S/80F/80G sind identisch. Das Kapitel 3 "Einschalten" der Betriebs-
anleitung, Ausgabe 10/95, ist daher für alle Maschinentypen der SIPLACE Familie gültig. Bei zusätzlichen
bzw. abweichenden Funktionen des jeweiligen Maschinentyps wird der entsprechende Abschnitt ergänzt.
Abweichungen können auch in der Softwareversionsangabe und in der Kopfzeile der Bildschirmmenüs beste-
hen. Dieses hat aber keinen Einfluß auf die Funktionen.
Werden zu einem späteren Zeitpunkt Funktionsänderungen bzw. Ergänzungen eines jeweiligen Maschinen-
typs realisiert, wird das Kapitel 3 "Einschalten" in den jeweiligen Abschnitten dementsprechend überarbeitet.
3.1.2 Flußplan Einschalten
In der nachfolgenden Abb. 3.1.1 ist der Flußplan für die Funktionen" Einschalten" dargestellt.
3 Einschalten Betriebsanleitung SIPLACE 80 S/F/G
3.1 Einleitung Einschalten Ausgabe 12/96 ab Softwareversion SR.009.xx
3 - 4
Abb. 3.1.1 Flußplan Einschalten
❏
Ohne
Linienrechner:
Rüstung und Nutzen eingeben
Datenkonvertierung
ggf. Pipetten anpassen
Mit
Linienrechner:
Rüstung und Nutzen vom LR
Funktionsablauf der
Referenzpunktfahrt
Starttaste betätigen
Bildschirmmeldung:
Warten auf Referenzpunktfahrt
Falls
kein
Linienrechner
Auswahl „mit“ oder „ohne“ LR
Hochlauf der Stationssoftware
Initialisierung der MC’s
Stationssoftware starten
Bestückautomat am Hauptschalter
einschalten
Überprüfung des Bestückautomaten
Bestücken (Kapitel 5)
Betriebsanleitung SIPLACE 80 S/F/G 3 Einschalten
Ausgabe 12/96 ab Softwareversion SR.009.xx 3.2 Bedienertätigkeiten beim Einschalten
3 - 5
3.2 Bedienertätigkeiten beim Einschalten
3.2.1 Voraussetzungen zum Einschalten
●
Überprüfen Sie, ob die Strom- und Druckluftversorgung des Bestückautomaten angeschlossen sind.
●
Führen Sie eine Sichtprüfung des Bestückautomaten durch. Achten Sie dabei besonders darauf, daß sich
keine Hindernisse im Verfahrbereich der Portalachsen befinden.
●
Schließen Sie die Schutzhauben.
●
Überzeugen Sie sich, daß sich im Diskettenlaufwerk keine Diskette mit einem Betriebssystem befindet.
Der Bestückautomat darf nur das auf der Festplatte installierte Betriebssystem RMOS laden.
3.2.2 Einschalten
●
Schalten Sie die Maschine am Hauptschalter ein.
Die Software des Bestückautomaten wird geladen (Systemstart). Die Maschinencontroller werden mit den
auf der Festplatte abgelegten Maschinendaten initialisiert.

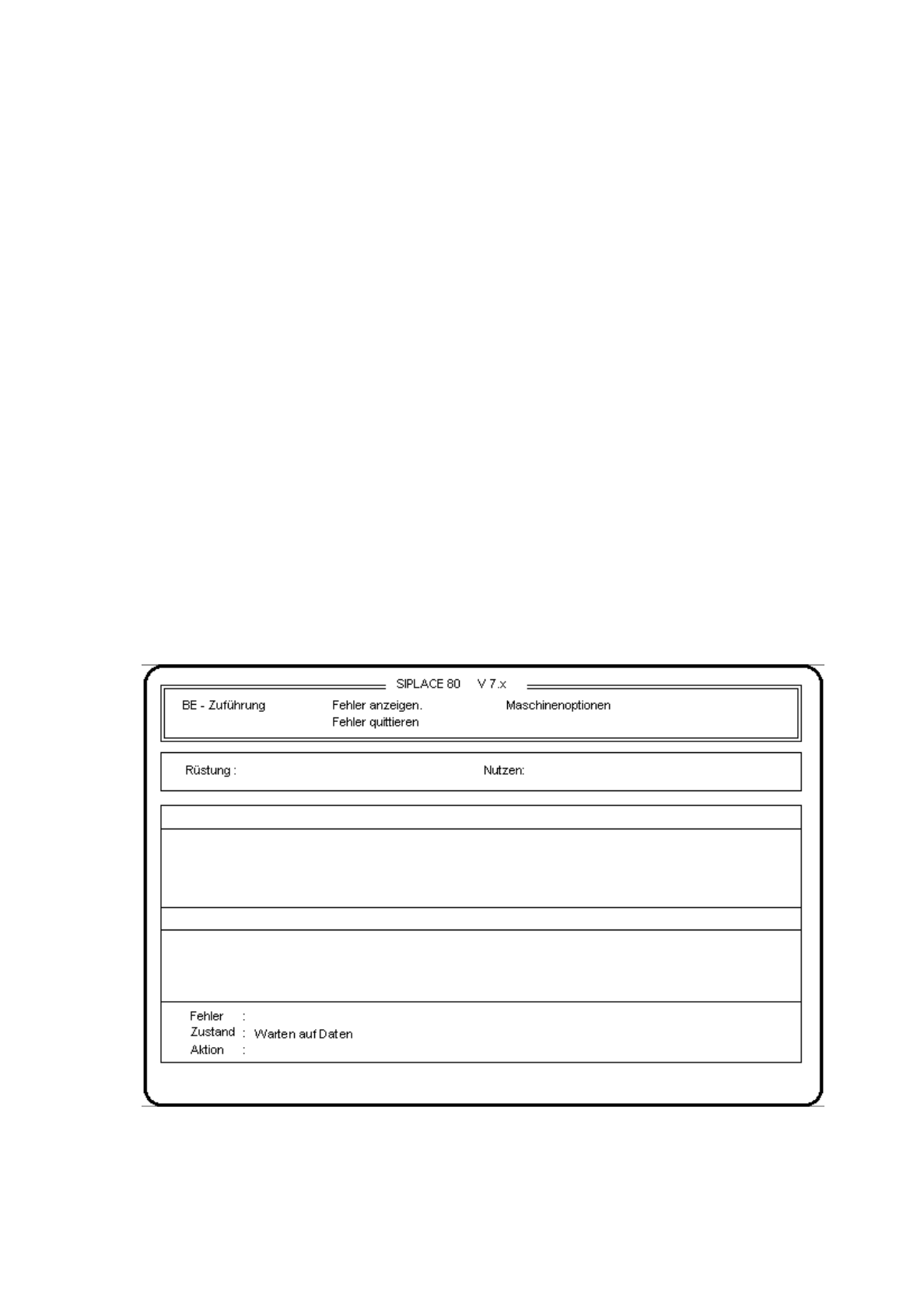

Während des Initialisierens der Maschinencontroller erscheint am Monitor folgende Anzeige.
Abb. 3.2.1
