Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken Ausgabe 12/96 ab S oftwareversion SR.009.xx 5.4 Bauelemente-Handhabung 5 - 13 5.4.4 Menü "Nachfüllen" Haben Sie im Menü " BE-Zufü hrung" d en Menü punkt …
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.4 Bauelemente-Handhabung Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 12
HINWEIS
Falls in den Maschinenoptionen Nachfüllkontrolle gesetzt ist, kann nur noch mit Barcode nachgefüllt und voll-
gesetzt werden.
Falls die Nachfüllkontrolle in Maschinenoptionen nicht gesetzt ist, kann die Barcodefunktionalität optional ein-
gesetzt werden. Manuelles Vollsetzen ist trotzdem möglich.
5.4.2 Menü "BE-Zuführung"
●
Wählen Sie im Hauptmenü mit Hilfe der Cursortasten den Menüpunkt "BE-Zuführung" an. Am Bildschirm
erscheint das Menü "BE-Zuführung".
●
Betätigen Sie die Esc-Taste um zum Hauptmenü zurückzukehren.
●
Wählen Sie, wenn Sie Eingaben (z.B. Spuren auf voll setzen) durchführen wollen, einen Menüpunkt mit
Hilfe der Cursortasten aus und betätigen Sie die Return-Taste.

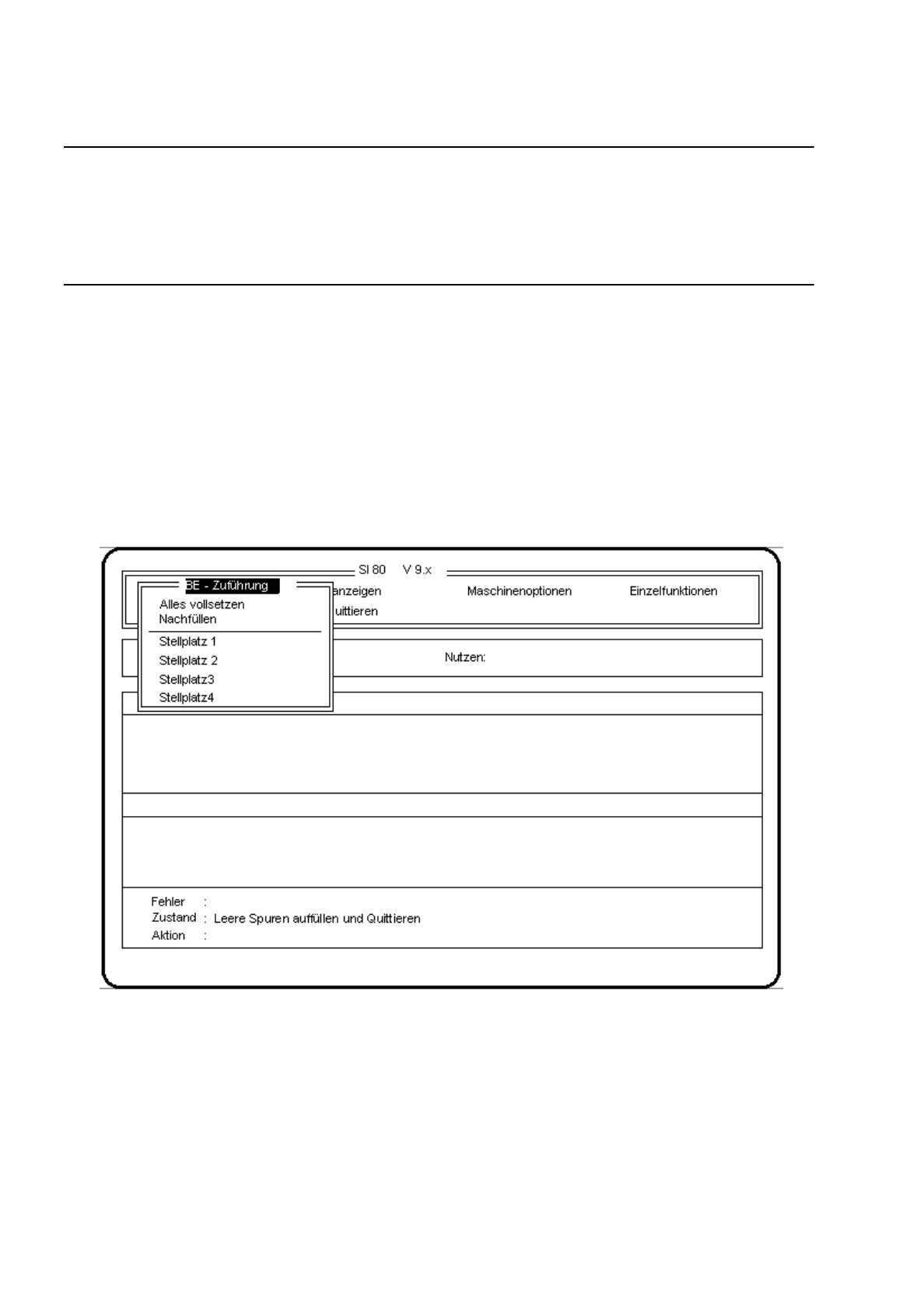

Abb. 5.4.1
5.4.3 Funktion "Alles vollsetzen"
Nach Eingabe des Einrichter-Passwortes wird im Menü "BE-Zuführung" die Funktion "Alles vollsetzen" darge-
stellt. Nach Anwahl dieser Funktion, mit Hilfe der
Cursortasten
und Aufruf mit der
Return-Taste
, werden
alle leeren Spuren auf voll gesetzt und die zugehörigen Spurfehler gelöscht. Um diese Funktion ausführen zu
können, muß die Nachfüllkontrolle im Menü Maschinenoptionen (Abschnitt 5.3.1) ausgeschaltet sein.
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.4 Bauelemente-Handhabung
5 - 13
5.4.4 Menü "Nachfüllen"
Haben Sie im Menü "BE-Zuführung" den Menüpunkt "Nachfüllen" angewählt, erscheint am Bildschirm das
Menü "Nachfüllen".
In diesem Menü werden alle Eingaben, die mit der Spurbelegung zusammenhängen, durchgeführt. Die Ein-
gaben können mit dem Barcodeleser (Option) oder mit der Tastatur durchgeführt werden.
Funktionen der Tasten:
-
Esc.-Taste:
Mit dieser Taste können Sie in das Menü "BE-Zuführung" zurückkehren.
-
Return-Taste:
Mit dieser Taste werden die Eingaben übernommen und die jeweilige geprüfte Spur
(wird gelb unterlegt) auf voll gesetzt. Ungeprüfte Spuren werden auf leer gesetzt.
-
Leer-T. (Blank):
Mit dieser Taste kann im rechten Fenster des Nachfüllmenüs eine Zeile ausgewählt
werden.
-
Tab-Taste:
Mit dieser Taste kann man zwischen den zwei Fenstern wechseln.
-
Cursor-Tasten:
Mit diesen Tasten kann der Cursor-Balken im angewählten Fenster bewegt werden.

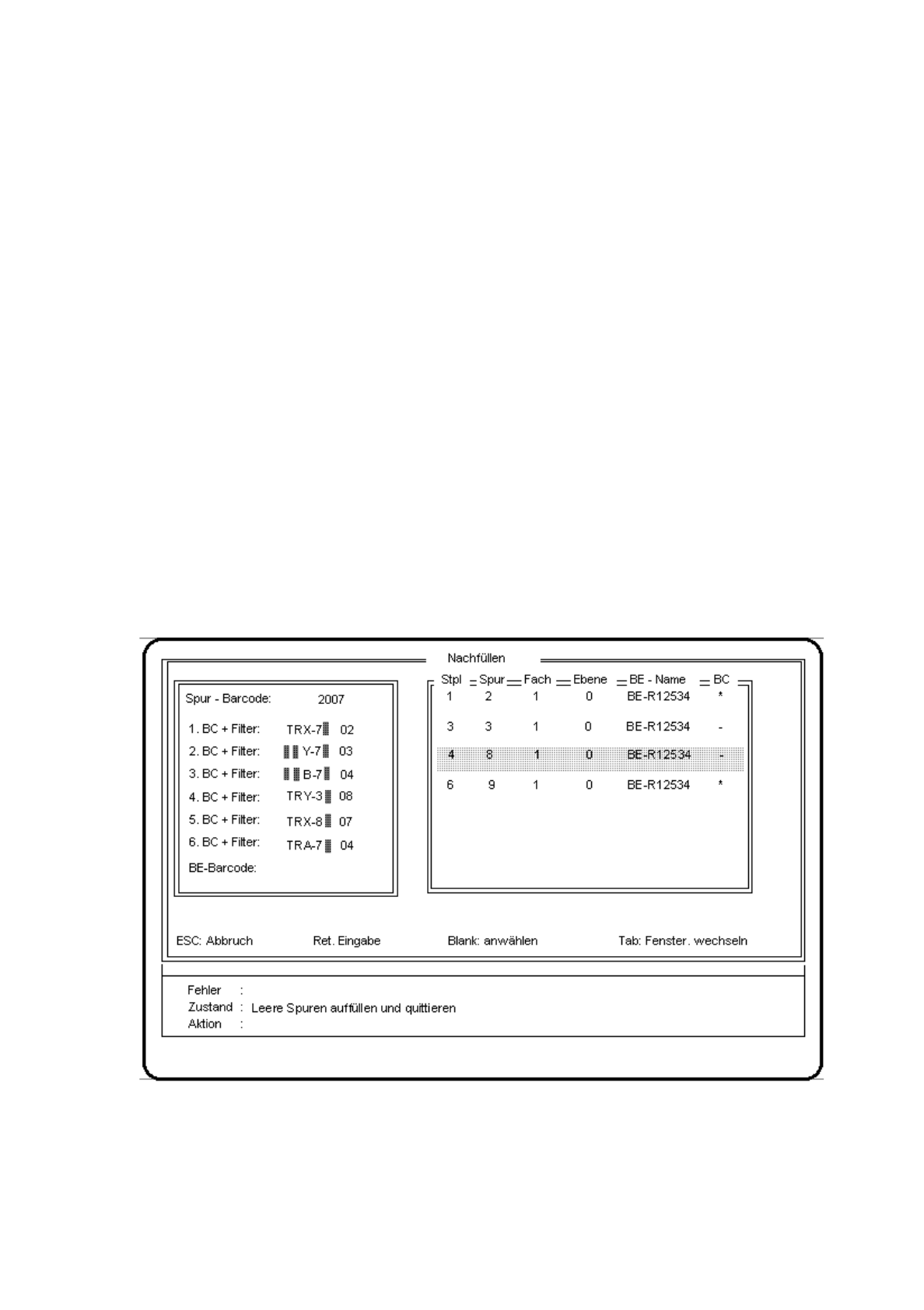

Abb. 5.4.2
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.4 Bauelemente-Handhabung Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 14
Eingabemöglichkeiten
Fenster links:
-
Spur-Barcode:
Eingabe des Spur-Barcodes mittels des Barcodestiftes durch Abfahren des
Spur-Barcodes an der Maschine oder Eingabe des Spur-Barcodes mittels Tastatur.
-
BC + Filter
Hier werden die möglichen Barcodes angezeigt.
Falls im LR ein Filter für bestimmte Stellen im Barcode eingegeben wurde,
wird dieser hier angezeigt. Die ausgeblendeten Stellen werden durch ein
Rechteck markiert.
-
BE-Barcode:
Eingabe des BE-Barcodes durch Einlesen des Barcodes auf der Bauelemente-
verpackung, oder Eingabe des Bauelemente-Barcodes mittels Tastatur.
Fenster rechts:
-
Anzeige der zum angewählten Spur-Barcode gehörenden Tischseite, Spurnummer und Bauelementen-
amen.
-
Auflistung der leeren Spuren bei Aufruf des "Nachfüllmenüs" während des Bestückens. In dieser Auflistung
ist es möglich, den zu der mit dem Cursorbalken angewählten Zeile gehörenden Spur-Barcode, durch
Drücken der Blanktaste, im linken Fenster darzustellen.
Bei ausgeschalteter Nachfüllkontrolle (siehe Abschnitt 5.3 Bestückoptionen) ist es möglich, durch nochma-
liges Betätigen der Blanktaste, den dazugehörigen BE-Barcode aufzurufen.
-
BC:
* Bei dieser Spur ist mindestens ein BE-Barcode vorhanden. Der Barcodevergleich ist möglich.
Bei eingeschalteter Nachfüllkontrolle ist der Barcodevergleich zwingend.
- Dieser BE-Barcode ist nicht vorhanden. Es kann manuell vollgesetzt werden.
HINWEIS
Als BE-Barcode können bis zu 40 Zeichen eingegeben werden. Im Anzeigefeld BE-Barcode mit Filter kann
die Anzeige gescrollt werden. Pfeile zeigen an, in welcher Richtung die Zeichen im Anzeigefeld stehen.
5.4.4.1 Vollsetzen von Spuren
●
Lesen oder geben Sie den Spur-Barcode und anschließend den Bauelemente-Barcode der zu bearbeiten-
den Spur ein.
●
Betätigen Sie die Return-Taste oder fahren Sie mit dem Lesestift über den Return-Barcode. Bei Überein-
stimmung des Spur- und des Bauelemente-Barcodes wird die zugehörige Zeile im rechten Fenster gelb
unterlegt. Stimmen Spur- und Bauelemente-Barcode nicht überein, erscheint ein Warnhinweis.
