Serviceanleitung Verschlauchung C&P20-Bestückkopf FS02 auf FS03 SIPLACE X-Serie
Ausgabe 08/2006
5
1 Serviceanleitung
Verschlauchung C&P20-Bestück-
kopf FS02 auf FS03 SIPLACE X-Serie
Hier wird die Verschlauchung zwischen Verteiler Bestückkopf (03029190-xx) und Bestückkopf-
C&P20 beschrieben, wenn ein C&P20 FS02 gegen einen C&P20 FS03 ausgetauscht wird. 1
Der neue C&P20 Kopf kann mit Vakuum+Druckluft oder mit Druckluft versorgt werden. 1
1
Im Auslieferungsstand ist Bestückkopf auf Druckluft gerüstet. 1
1
1
Die Umrüstung des Bestückkopfes C&P20 von Druckluft auf Vakuum ist in Kapitel 1.11 der Nach-
rüstanleitung Vakuumpumpe (00195089-) beschrieben. 1
1.1 Voraussetzungen
Der Bestückkopf C&P20 (Art.Nr.: 03008827-03 ist montiert. 1
a) Verteiler-Bestückkopf für Druckluft ist montiert (Bohrungen Ø 8mm), oder 1
b) Verteiler-Bestückkopf für Druckluft und Vakuum ist montiert (Bohrungen Ø 12mm). 1
1.2 Benötigte Werkzeuge
– Seitenschneider
– Schlauchzange
– Entriegelungswerkzeug für Q8 (Art. Nr. 03047090-xx)
Serviceanleitung Verschlauchung C&P20-Bestückkopf FS02 auf FS03 SIPLACE X-Serie
Ausgabe 08/2006
6

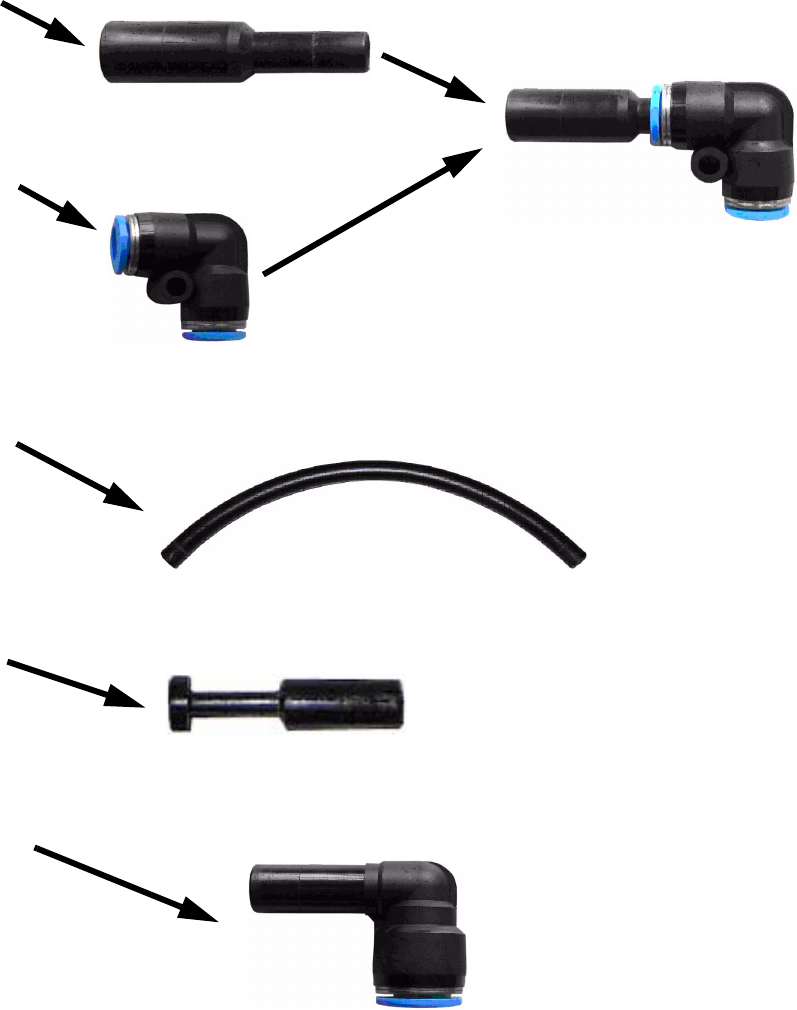

1.3 Benötigte Teile
Umrüstsatz Verschlauchung C&P20 FS02 auf FS03 Art.Nr.: 03052341-01 1
1
Steckhülse reduzierend QSH-12-8 (Ø 12/8), Art.Nr.: 03052399-01
L-Steckverbindung QSH-8 (Ø 08/08),
Art.Nr.: 03051799-01
Schlauch Haltekreis D12 C&P20 (Ø 12), Art.Nr.: 03052068-01
Stopfen QSC-8H (Ø 8), Art.Nr.: 03010908-01
L-Steckverbindung mit Steckhülse QSL 12H (Ø 12/12), Art.Nr.: 03052349-01
Serviceanleitung Verschlauchung C&P20-Bestückkopf FS02 auf FS03 SIPLACE X-Serie
Ausgabe 08/2006
7
1.4 Teileliste Verschlauchung C&P20-Bestückkopf
Bezeichnung Artikelnummer 1
1
Umrüstsatz Verschlauchung C&P20 FS02 auf FS03 03052341-xx 1
1 ST L-Steckverbindung QSL-8 03051799-xx- 1
1 ST L-Steckverbindung mit Steckhülse QSL12 H 03052349-xx-
1
1 ST Schlauch Haltekreis D 12 C&P20 03052068-xx-
1
1 ST Stopfen QSC-8H 03010908-xx-
1
1 ST Steckhülse reduzierend QSH-12-8 03052399-xx-
1
1
1
Die aktuellste Ersatzteilliste finden Sie unter www.siplace.com.
Nach dem Einloggen klicken Sie bitte auf "start" unter
"SIPLACE Teilekatalog, finden Sie Ihr Ersatzteil – schnell und einfach!". 1
