Serviceanleitung Verschlauchung C&P20-Bestückkopf FS02 auf FS03 SIPLACE X-Serie
Ausgabe 08/2006
12
1.7 Umrüstung auf Druckluft (Version a)
Die Verschlauchung am Verteiler ändert sich nicht (siehe Abb. 1.6.1). 1
: Kürzen Sie den in Abb. 1.6.1 markierten Schlauch auf 18 cm.
: Stecken Sie den Winkel (03051799-xx) darauf.
: Schieben Sie das Reduzierstück Ø8/12 (03052399-xx) in den Winkel.
: Stecken Sie das Reduzierstück in den Bestückkopf (siehe Abb. 1.7.1).

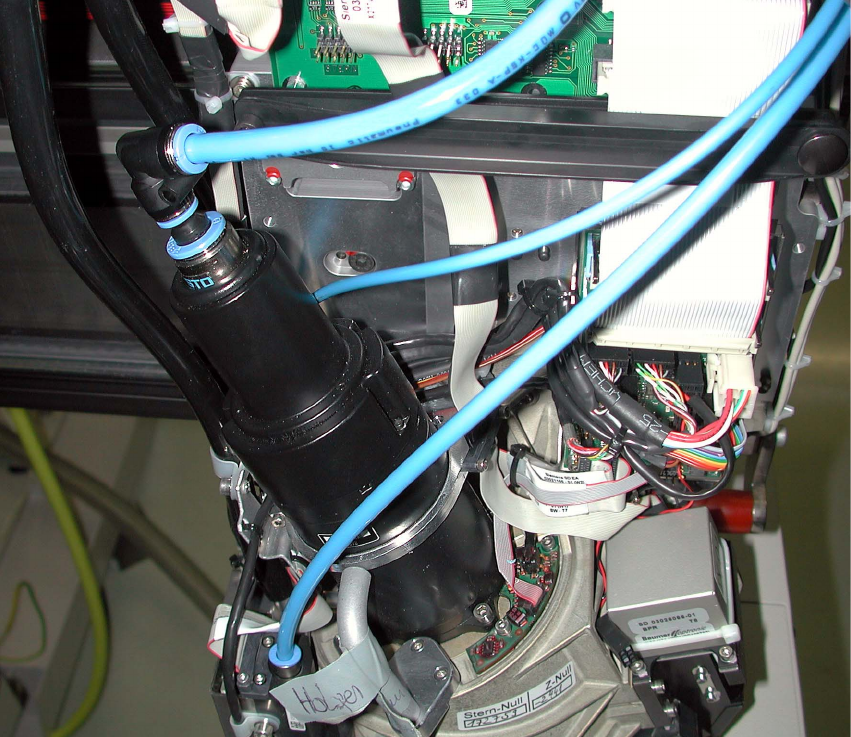

Abb. 1.7.1 C&P20 mit Druckluft-Verschlauchung Version a)
: Stecken Sie den Ø 8 mm Schlauch an das Druckregelventil.
: Stecken Sie den Ø 6 mm Schlauch an den Rückholzylinder.
Serviceanleitung Verschlauchung C&P20-Bestückkopf FS02 auf FS03 SIPLACE X-Serie
Ausgabe 08/2006
13
1.8 Umrüstung auf Druckluft oder Vakuum (Version b)
: Entfernen Sie den Druckluftschlauch Ø 8mm aus dem Verteiler (siehe Abb. 1.6.2).
: Verschließen Sie die offene Bohrung mit einem Blindstopfen Ø 8mm (03010908-xx).
: Entfernen Sie den Blindstopfen Ø 12mm.

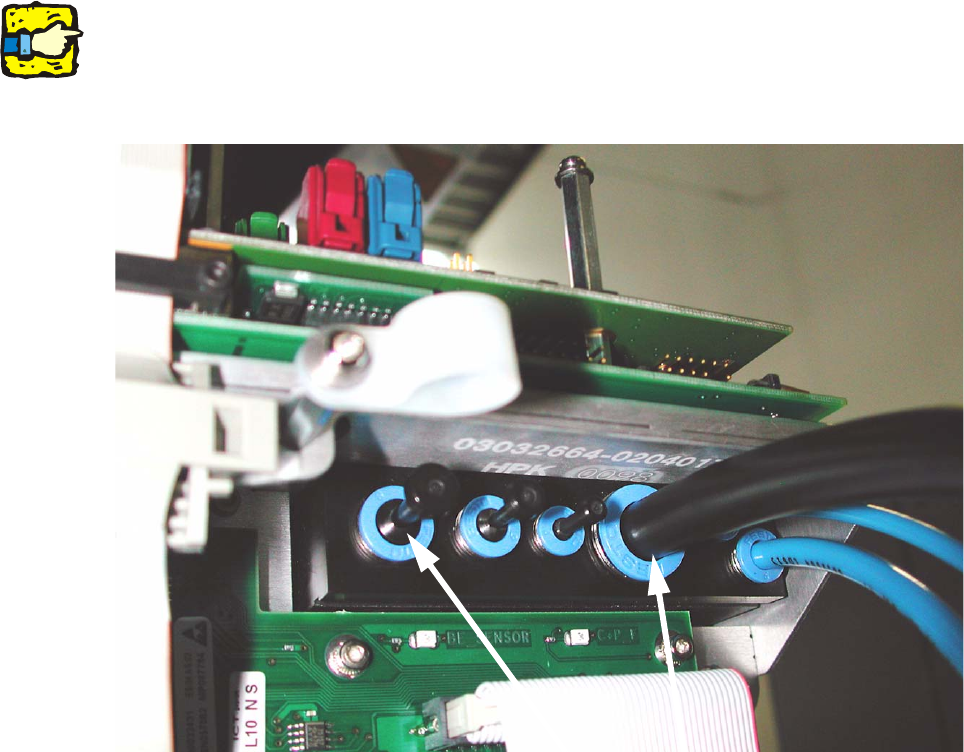

: Schieben Sie den Vakuumschlauch (03052068-xx) (siehe Abb. 1.8.1) in den Verteiler.
: Stecken Sie den Winkel (03052349-xx) auf den Vakuumschlauch (siehe Abb. 1.8.2).
: Schieben Sie den Winkel in den Bestückkopf.
1
1
Auch bei Druckluft sollte hier – anstatt den bestehenden 8mm Druckluftschlauch weiter zu ver-
wenden – der 12mm Vakuumschlauch angeschlossen werden. Sollte später einmal eine Vaku-
umpumpe angeschlossen werden, ist alles vorbereitet.
1
Abb. 1.8.1 C&P20 für Druckluft oder Vakuum
Serviceanleitung Verschlauchung C&P20-Bestückkopf FS02 auf FS03 SIPLACE X-Serie
Ausgabe 08/2006
14

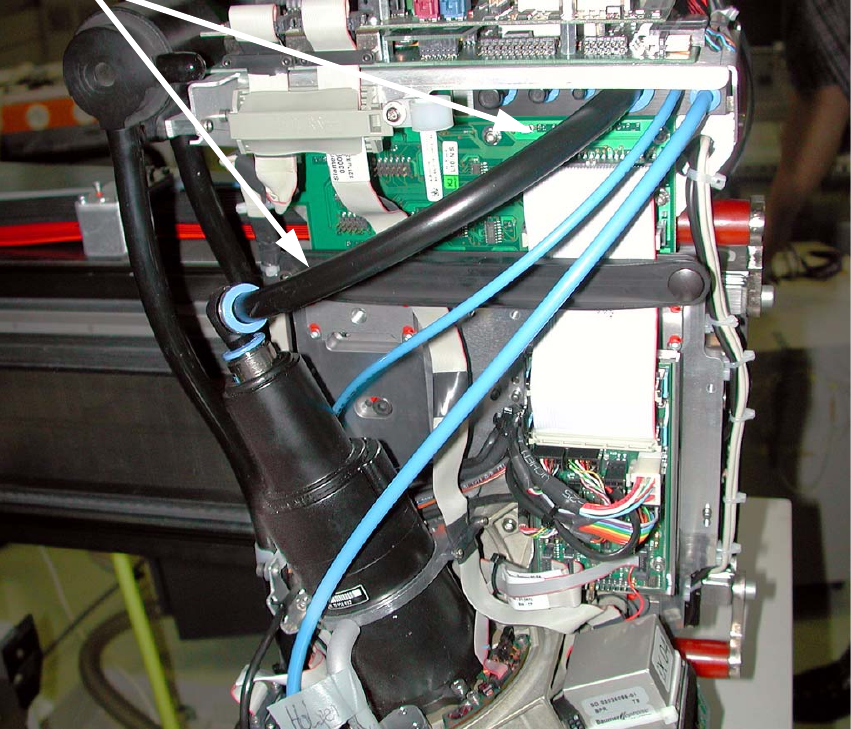

Abb. 1.8.2 C&P20 für Druckluft oder Vakuum
: Stecken Sie den Ø 8 mm Schlauch an das Druckregelventil.
: Stecken Sie den Ø 6 mm Schlauch an den Rückholzylinder.
