12 丰富的接口 U盘保存测量 条件、结果 通过丰富的接口进行 外部控制 使用LAN/USB/GP-IB/RS-232C /EXT I/O 可以进行外部控制。 ※GP-IB/RS-232C为选件 ※详见P19 保存在主机内存里的测量数据、 画面和测量条件等信息，可以拷 贝至U盘中。 EXT I/O 使用连接器 D-SUB 37针 母头#4-40英寸螺丝 适用连接器 DC-37P-ULR(焊接型) DCSP-JB37PR(压接型) 日本航…
软键盘 大画面为您提供准确的测量操作
高速测量与轻松显示
相同比例画面在 IM3570 和 IM7580 系列的界面尺寸比较
IM7580s 界面 IM3570 界面

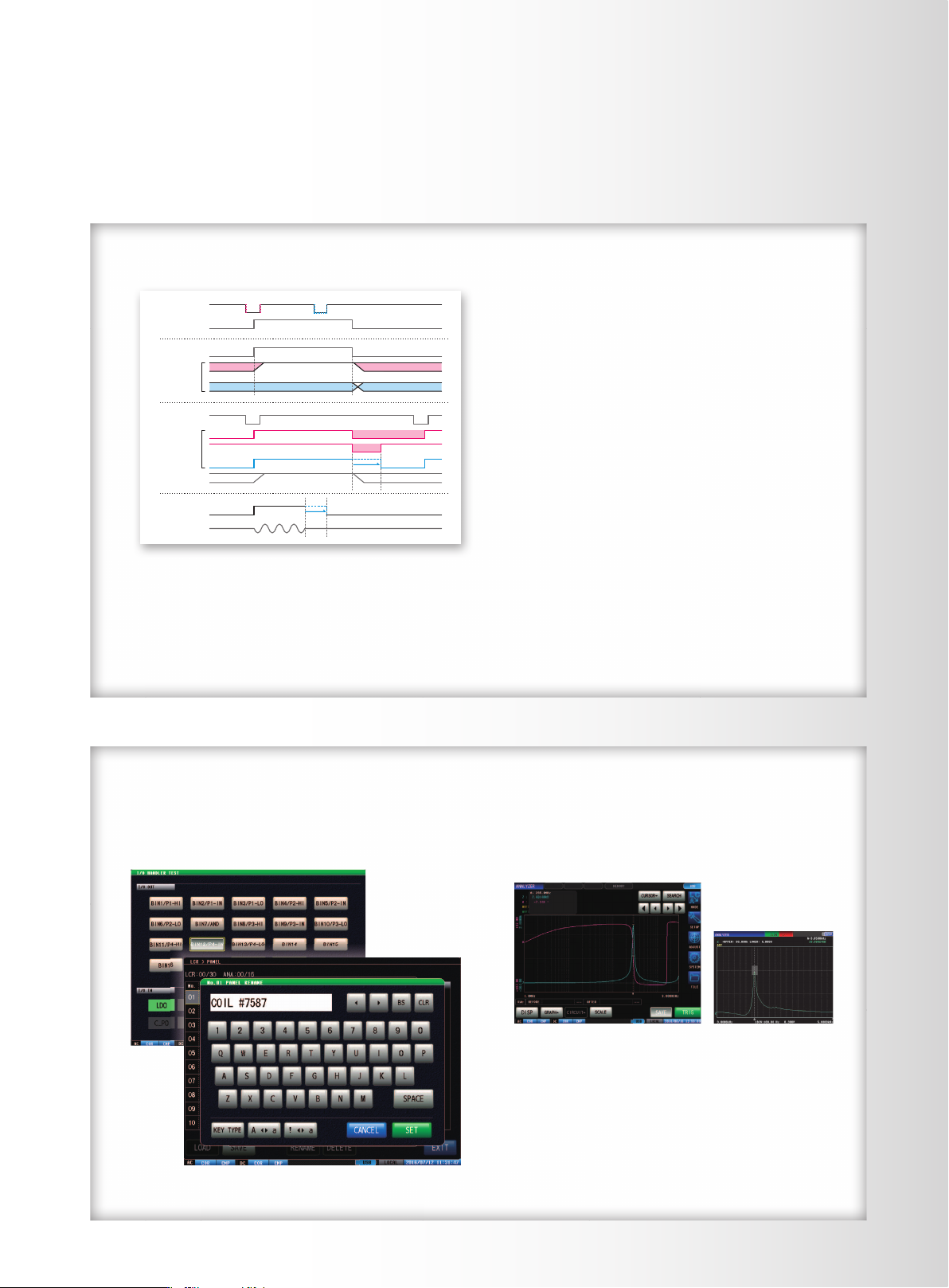

为触摸屏提供全键盘显示功能。
使各种输入操作更为迅速、准确。
比以往产品更大的触摸屏，更加易于观看、便于操作。
采用多核CPU，兼顾了高速测量·高速通讯以及轻松
的画面操作等多方优势。画面显示方面，更是配备了测
量的同时实现高速应答的显示模式。
11
外部接口
1
2
3
4
A
C
C
上次
上次 本次
TRIG
上次
本次
本次
B
D
TRIG
EOM
EOM
EOM
重置ON
重置OFF
保持
脉冲
延迟
INDEX
信号
ERR
ERR
可进行复杂的外部控制。
可设置测量过程中的触发输入功能是否有效。通过将触发输入
设为无效，可以防止因波形抖动导致的误输入。
B
C
A
D
可选择触发的上升沿或下降沿，作为输入的触发信号。
2. 判定结果重置
可以设置重置判定结果的时间。
ON：在发出测量结束信号时重置上一次的判定结果
OFF：保留上一次的判定结果，直至本次判定结果输出前为止
触发同步输出时，模拟测量信号会在测量信号完全OFF后再输出。
触发同步输出测量信号只在测量时才会对试料进行信号输出。
1. 触发输入
时间和有效、无效设置
可从PULSE/HOLD中选择测量结束信号的输出方法。
PULSE：可设置测量结束信号On状态时的时间
HOLD：以触发输入将测量结束信号从ON状态变为OFF状态
可以推迟从判定结果输出到测量结束信号输出为止的时间。
3. 测量结束信号
输出方法和输出延迟
4. 模拟测量信号
输出延迟
12
丰富的接口
U盘保存测量
条件、结果
通过丰富的接口进行
外部控制
使用LAN/USB/GP-IB/RS-232C /EXT I/O
可以进行外部控制。
※GP-IB/RS-232C为选件
※详见P19
保存在主机内存里的测量数据、
画面和测量条件等信息，可以拷
贝至U盘中。
EXT I/O
使用连接器
D-SUB 37针
母头#4-40英寸螺丝
适用连接器
DC-37P-ULR(焊接型)
DCSP-JB37PR(压接型)
日本航空电子工业公司制造
GP-IB
RS-232C
(选件)
(选件)
连接器 24针
适用标准 IEEE-488.1 1987
参考标准 IEEE-488.2 1987
终端 CR+LF,LF
连接器 D-SUB9针
流量控制 软件
通信速度
9600,19200,38400,57600 bps
LAN
USB(用于连接PC)
连接器 RJ-45连接器
传输方式
10BASE-T/100BASE-TX
1000BASE-T
协议 TCP/IP
连接器 USB型B
电气规格 USB2.0(High Speed)
※GP-IB/RS232C为选件
⒈GP-IB
⒉RS-232C
⒊EXT I/O(处理器接口)
⒋LAN
⒌USB(用于连接PC)

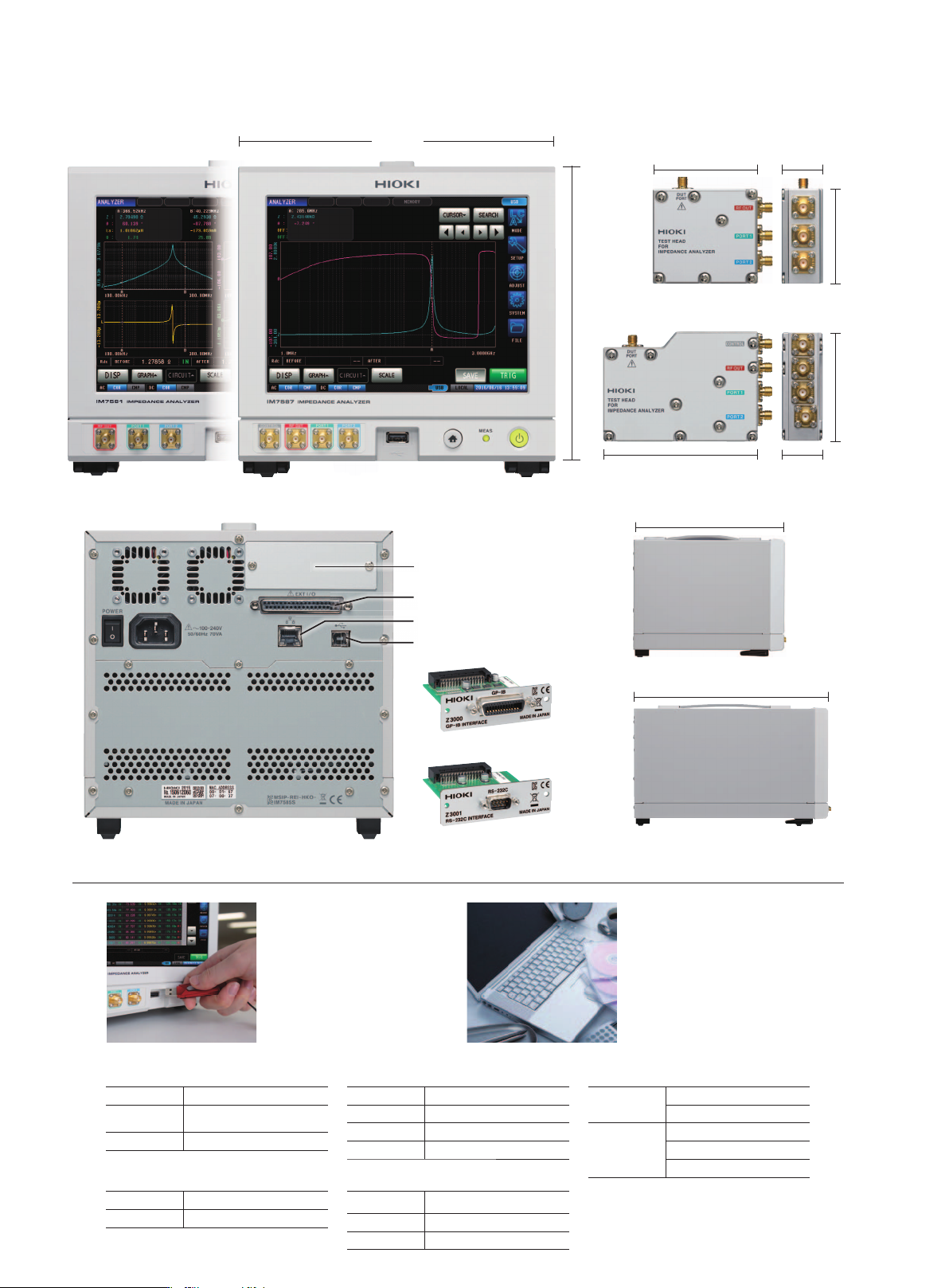

GP-IB接口Z3000
RS-232C接口Z3001
268 mm
348 mm
IM7580A/IM7581主机侧面
IM7581主机正面
(※和IM7580A相同)
(接口为5机型共通)
(※和IM7583，IM7587相同)
IM7587主机正面 IM7583/IM7585/IM7587附件测试头
IM7580A/IM7581附件测试头
IM7585主机背面
IM7583/IM7585/IM7587主机侧面
200 mm
24 mm61 mm
90 mm 24 mm
55
mm
64
mm
215mm
13
应用案例

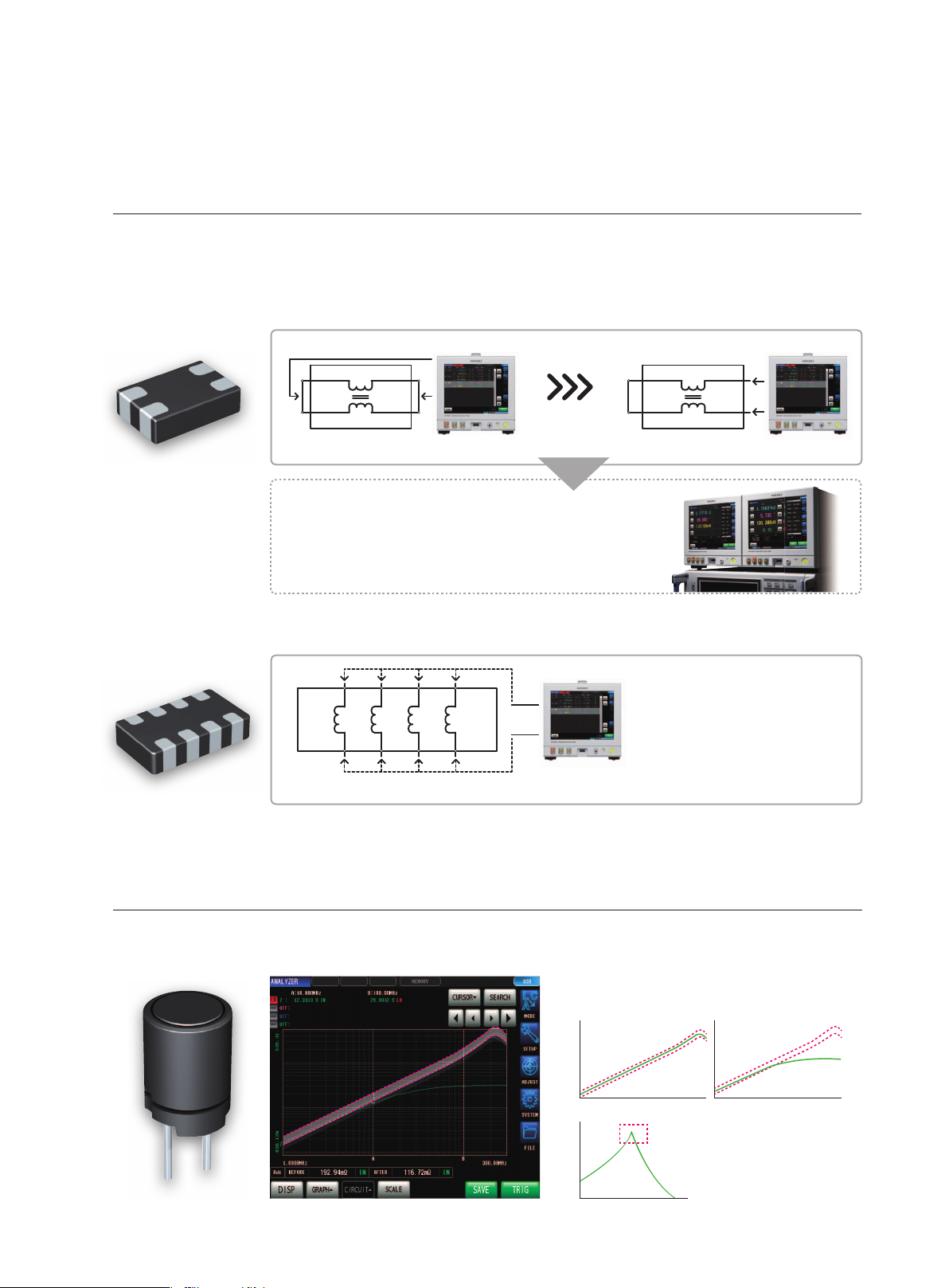

用于共模滤波器的测量 面板保存&连续测量
用于功率电感器的合格判定 区域·峰值判定功能
对1个元件用2种测量方法进行测量时或每个测量点的补偿值、测量条件不同时，能够自动切换补偿值和测量条件，从而
做到流畅的测量。
使用比较器功能的区域、峰值判定功能即可对元件的良品、不良品进行快速的判定。
一个台架上可同时放置2台的紧凑外形。
同时使用2台可大幅减少工时。
使用2台可将工时减半……
良品/IN
区域判定
设置判定区域、确认是否在区域内。适用于良品、不
良品的判定。
可对峰值设置范围并进行判
定。
不良品/NG
对1个元件用2种测量方法进行测量时
连续测量
共模 差模
每个测量点的补偿值、测量条件不同时
按照顺序切换
补偿值和测量条件
→
→
→
