14

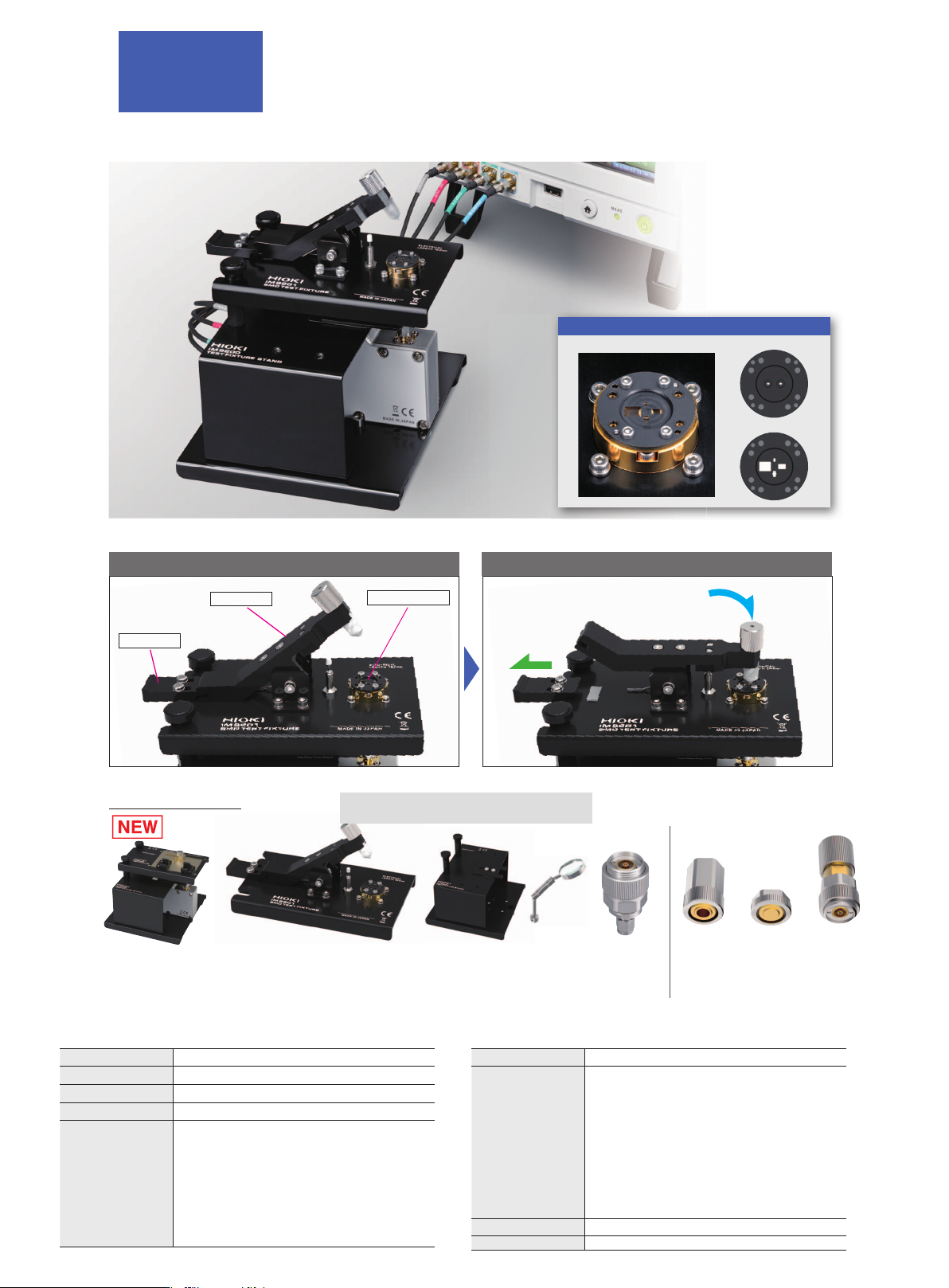

SMD 测量步骤
SMD 测试夹具 IM9201/IM9202
校准套件 IM9905
专用选件
SMD 测试夹具
IM9201
SMD 测试夹具
IM9202
测试夹具台
(标配放大镜)
IM9200
适配器
(3.5 mm-7 mm)
IM9906
校准套件
IM9905
可对应 6 种尺寸 SMD。能简单、准确的做到最高 3GHz 的高频测量。
0603 用
元件导槽
1005 ~ 3225 用
2 个操作装置对应 6 种尺寸的 SMD
1. 设置操作装置，将被测物放在合适位置
锁定板
拉开锁定板
将推杆压向被测物
推杆
元件导槽
2. 拉开锁定板，将推杆压下固定被测物
主机·选件
可使用频率范围
DC ~ 3 GHz
可测量封装尺寸
(JIS)
0603, 1005, 1608, 2012, 3216, 3225
电极结构 底面电极
最大输入电压 ±42 Vpeak (AC+DC)
追加误差
阻抗 ： ±Ze [%]
相位 ： ±0.58 × Ze [°]
Ze
= Ae + (Zse / Zx + Yoe × Zx) ×100
Zx : 阻抗测量值 []
Ae ：4 × f
2
[%]
Zse : (100 + 500 × f) /1000 []
Yoe : (10 + 100 × f) /1000000 [S]
f [GHz]
可使用频率范围
DC ~ 600 MHz
可测量对象
引脚元件
　轴向
　　引脚结构（元件本体长度）: 1 mm ～ 25 mm
　　引脚长度 : 2 mm ～10 mm
　　到引脚的高度 : 2.5 mm 以下
　径向
　　引脚间隔 : 2 mm ～26 mm
　　引脚长度 : 2 mm 以上
SMD
　　元件宽度 : 1.6 mm ～ 23 mm
　　元件高度 : 0.65 mm 以上
电极结构 2 端子连接
最大输入电压
± 42 Vpeak (AC + DC)
IM9201 基本参数 IM9202 基本参数
在IM7580系列中使用测试治具时，需要以下选件。
15
测量项目/测量条件
速度/精度
测量模式
LCR模式 ：单一条件下测量
分析仪模式 ：扫描测量，等效电路分析
连续测量模式 ：用所保存的条件进行连续测量
测量项目
Z
Y
θ
X
G
B
Q
阻抗
导纳
相位角
电抗
电导
电纳
Q因素
Rs
Rp
Ls
Lp
Cs
Cp
D
等效串联电阻 ESR
等效并联电阻
等效串联电感
等效并联电感
等效串联电容
等效并联电容
损耗系数tan
δ
显示范围
Z
Y
θ
X
G
B
Q
0.00 m～9.99999 GΩ
0.000 n～9.99999 GS
±(0.000°～999.999°)
±(0.00 m～9.99999 GΩ)
±(0.000 n～9.99999 GS)
±(0.000 n～9.99999 GS)
±(0.00～9999.99)
Rs
Rp
Ls
Lp
Cs
Cp
D
Δ％
±(0.00 m～9.99999 GΩ)
±(0.00 m～9.99999 GΩ)
±(0.00000 n～9.99999 GH)
±(0.00000 n～9.99999 GH)
±(0.00000 p～9.99999 GF)
±(0.00000 p～9.99999 GF)
±(0.00000～9.99999)
±(0.000～999.999％)
精度保证范围
100 mΩ～5 kΩ
输出阻抗
约50 Ω
测量频率
范围
IM7580A 1 MHz～300 MHz
IM7581 100 kHz～300 MHz
IM7583 1 MHz～600 MHz
IM7585 1 MHz～1.3 GHz
IM7587 1 MHz～3 GHz
分辨率
IM7580A
1.0000 MHz～9.9999 MHz …… 100 Hz步进
10.000 MHz～99.999 MHz …… 1 kHz步进
100.00 MHz～300.00 MHz …… 10 kHz步进
IM7581
100.00 kHz～999.99 kHz ……… 10 Hz步进
(1.0000 MHz～300.00 MHz和IM7580A相同)
IM7583/IM7585/IM7587……………… 100 kHz步进
精度
相对设定值±0.01％以下
测量信号
电平
范围
IM7580A/IM7581
功率：- 40.0 dBm～+7.0 dBm
电压：4 mV～1001 mV rms
电流：0.09 mA～20.02 mA rms
IM7583/IM7585/IM7587
功率：- 40.0 dBm～+1.0 dBm
电压：4 mV～502 mV rms
电流：0.09 mA～10.04 mA rms
※ 可设置功率/电压/电流任意的数值
分辨率
0.1 dB步进
精度
±2 dB(23 ℃±5 ℃)，±4 dB(0 ℃～40 ℃)
测量
扫描测量
扫描测量801点(最多)，可设置点延迟
普通扫描：最多测量801点
分段扫描：最多20分段(总计801点)
时间间隔测量
间隔0.00000 s～1000.00 s，最多801点
功能
等效电路分析：电路模型5种
光标功能：最大最小值，目标值，极大小值自动搜索
比较器功能：区域、峰值、点判定
表示
列表显示、图表显示、XY图表显示、判定结果显示
转换比：线性、对数
测量
BIN测量：关于4个测量项目10个分类
比较器测量：关于4个项目HI/IN/LO判定
功能
监视器功能
监视电压范围：0.0 mV～1000.0 mV
监视电流范围：0.000 mA～20.000 mA
显示
放大显示功能：放大测量值并显示
触发功能
可设置内部触发，外部触发(EXT I/O，接口，手动)
触发延迟：0 s～9 s
触发同步输出： 待稳定等待时间 0 s～9 s
INDEX 信号延迟时间 0 s～0.1 s
触发类型：连续、重复、阶段
※1
补偿功能
开路/短路/负载校准：从主机到测试头
开路/短路补偿：补偿治具成分
电气长度补偿：0 mm～100 mm
相关补偿：输入补偿系数补偿
接触检查
DCR测量，Hi-Z筛选功能，波形判定功能
锁键功能
锁定面板上的操作，通过输入密码解除
蜂鸣音
设置判定结果、按键操作的ON/OFF
预热功能
打开电源1小时后显示信息
显示位数切换
3/4/5/6位
显示器设置
液晶显示器ON/OFF
背光灯亮度调节
测量画面背景颜色：白、黑
参数颜色变更
显示器
彩色TFT 8.4英寸、触屏
测量值的存储数量
LCR：32000个　分析仪：100扫描
面板保存读取功能
测量条件：LCR 30组、分析仪 16组
仅补偿值：LCR30组
接口
处理机/USB/LAN/
GP-IB(选件)/RS-232C(选件)
使用温湿度范围
0 ℃～40℃，20% rh～80% rh，无结露
保存温湿度范围
-10 ℃～50℃，20% rh～80% rh，无结露
使用场所
室内使用，高度2000 m以下，污染度2
电源/最大额定功率
AC100 V～240 V(50 Hz/60 Hz)，70 VA
耐压
电源线-接地线间 AC1.62 kV 1分钟
适用标准
EMC：EN61326，EN61000 安全性：EN61010
体积/重量
IM7580A/IM7581
约 215 W×200 H×268 D mm，约6.5 kg
IM7583/IM7585/IM7587
约 215 W×200 H×348 D mm，约8.0 kg
附件
电源线×1，使用说明书×1，
阻抗分析仪应用程序光盘×1
测量速度
模拟测量时间
FAST MED SLOW SLOW2
0.5 ms 0.9 ms 2.1 ms 3.7 ms
平均值
设置范围：1～256(1步进)
基本精度
IM7580A/IM7581…… Z：0.72% rdg. θ：0.41°
IM7583/IM7585/IM7587 …… Z：0.65% rdg. θ：0.38°
精度保证范围
100 mΩ～5 kΩ(阻抗)
精度保证时间
１年　(调整后精度保证时间：1年)
端子结构
2端子结构
LCR模式
记录/接口
显示/声音
其他
辅助功能
分析仪模式
※1
仅限分析模式
测量
下述保存条件最多46组组合连续测量
LCR模式30组，分析仪模式16组
连续测量模式
16
Ea = 0.5 + Er
P：功率的设定值[dBm]
P：功率的设定值[dBm]
P：功率的设定值[dBm]
测量精度 精度计算软件
IM7580A/IM7581
Z：±(Ea + Eb)[%]
θ：±0.58 ×(Ea + Eb)[ °]
规定条件
精度保证温湿度范围
0℃～40℃、20% rh～80% rh(无结露)※30℃以上湿球温度27℃以内，但是和校正时的温度比在±5℃以内
精度保证时间
1年　(开路/短路/负载校准有效时)
开路/短路/负载校准
有效时间
从实施校准开始24小时内
预热时间
60分钟以上
测量条件
实施开路/短路/负载校准的频率、功率、速度点
频率 信号电平 Er
α
FAST MED SLOW SLOW2
100 kHz～999.99 kHz
-7 dBm～ +7 dBm α 0.24 0.18 0.15 0.12
-40 dBm～ -7.1 dBm 3 × 10
(-0.043P + α)
-1.3 -1.4 -1.5 -1.6
1 MHz～100 MHz
-7 dBm～ +7 dBm α 0.09 0.06 0.036 0.03
-40 dBm～ -7.1 dBm 3 × 10
(-0.046P + α)
-1.8 -2 -2.15 -2.3
100.01 MHz～300 MHz
-7 dBm～ +7 dBm α 0.108 0.078 0.039 0.036
-40 dBm～ -7.1 dBm 3 × 10
(-0.048P + α)
-1.75 -1.9 -2.1 -2.26
频率 信号电平 Zsr
α
FAST MED SLOW SLOW2
100 kHz～999.99 kHz
-7 dBm～ +7 dBm α 36 27 21 15
-40 dBm～ -7.1 dBm 3 × 10
(-0.042P + α)
0.9 0.8 0.7 0.6
1 MHz～300 MHz
-7 dBm～ +7 dBm α 13.5 9 5.1 3.9
-40 dBm～ -7.1 dBm 3 × 10
(-0.048P + α)
0.36 0.2 0 -0.15
频率 信号电平 Yor
α
FAST MED SLOW SLOW2
100 kHz～999.99 kHz
-7 dBm～ +7 dBm α 15 12 6.6 5.4
-40 dBm～ -7.1 dBm 6 × 10
(-0.043P + α)
0.6 0.5 0.4 0.3
1 MHz～300 MHz
-7 dBm～ +7 dBm α 7.5 5.7 3.3 2.4
-40 dBm～ -7.1 dBm 3 × 10
(-0.046P + α)
0.1 0 -0.2 -0.4
频率 Zsk
100 kHz～999.99 kHz 50
1 MHz～300 MHz 20
频率 Yok
100 kHz～199.99 kHz 120
200 kHz～300 MHz 30
[Ω] 　( F：测量频率[MHz] )
Zs =
( Zsk + Zsr + 0.5 × F )
1000
[%]　 ( Zx ：Z的测量值　单位[Ω])
｜ ｜
Eb =
Zs
Zx
Yo·
×100
Zx
+
()
[S] 　( F：测量频率[MHz] )
Yo =
( Yok + Yor + 0.15 × F )
1000000
